Како може вистинската NB-IoT антена да ја подобри поврзаноста и доверливоста за индустриските IoT уреди

Кианму, професионален производител на антени специјализиран за решенија за безжична комуникација, го обезбедуваNB-IoT антенадизајниран да поддржува доверливо поврзување за индустриски IoT уреди, паметни системи за мерење и надворешни контролни кабинети. Со покриеност со целосен опсег од 700 MHz до 960 MHz, водоотпорен дизајн со оцена IP67 и флексибилни опции за монтирање и конектор, оваа антена им помага на развивачите на опрема да се справат со практичните предизвици на безжичната комуникација во опкружувања со барања.

Антената NB-IoT е суштинска RF компонента за уредите со теснопојасен Интернет на нештата кои пренесуваат мали количини на податоци преку мобилните мрежи. Изборот на вистинската антена вклучува повеќе од совпаѓање на фреквенцискиот опсег. Инженерите, исто така, мора да ја земат предвид позицијата за инсталација, материјалите на куќиштето, импедансата, засилувањето на антената, хидроизолацијата, губењето на кабелот и компатибилноста на конекторите. Овој водич објаснува како работи антената NB-IoT, каде се користи, кои спецификации се важни и како да се избере решение за долгорочно индустриско распоредување.

Содржина

1. Што е антена NB-IoT?
2. Како работи антената NB-IoT?
3. Кои карактеристики се најважни?
4. Каде се користат антените NB-IoT?
5. Кои се главните технички спецификации?
6. Како да ја изберете вистинската антена?
7. Како може инсталацијата да ги подобри перформансите?
8. Најчесто поставувани прашања
9. Заклучок

1. Што е антена NB-IoT?

Антената NB-IoT е радиофреквентна компонента која му овозможува на уредот да испраќа и прима безжични сигнали преку мобилна мрежа со теснопојасна Интернет на нештата. NB-IoT е дизајниран за поврзани уреди кои често бараат мала потрошувачка на енергија, покриеност со широк простор и доверлива комуникација за пренос на мали податоци.

Вообичаените уреди вклучуваат паметни водомери, броила за гас, терминали за следење на електрична енергија, сензори за животна средина, индустриски контролери и опрема за далечинско следење. Овие апликации може да работат подолги периоди без често одржување, што го прави изборот на антена важен дел од целокупниот дизајн на производот.

Антените NB-IoT се достапни во неколку форми:

• Вградени антени:Интегриран во куќиштето на уредот или во склопот на колото каде што просторот и изгледот се важни.
• Закрпи антени:Компактни структури погодни за избрани вградени безжични апликации.
• Антени монтирани на возилото:Надворешни решенија дизајнирани за одредена мобилна опрема и услови за инсталација.

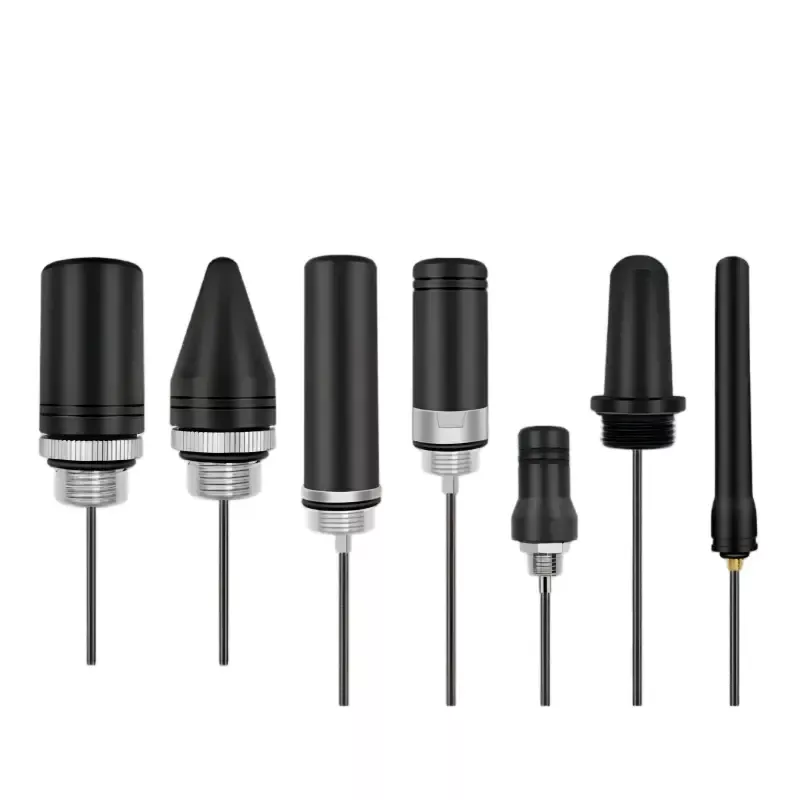

• Надворешни антени монтирани на завртки:Антени инсталирани преку ограден панел, често се претпочитаат за метални кабинети и надворешна индустриска опрема.

За опремата инсталирана во метални куќишта, надворешната антена може да обезбеди попрактична патека за RF отколку антената целосно поставена во кабинетот. Решението за антена NB-IoT на Qianmu е дизајнирано околу инсталации на надворешни кабинети и поддржува различни навои за монтирање, должини на кабли и конфигурации на конекторите.

2. Како работи антената NB-IoT?

Антената NB-IoT ги конвертира електричните сигнали од модулот за безжична комуникација во електромагнетни бранови и ги прима дојдовните радио сигнали од мобилната мрежа. Нејзините перформанси зависат од електричниот дизајн на антената, работната фреквенција, околните материјали и начинот на кој таа е инсталирана.

Три инженерски размислувања се особено важни.

Усогласување на фреквенцијата

Антена мора да биде дизајнирана за фреквенциските опсези што ги користи целната NB-IoT мрежа. Антена која е слабо усогласена со работниот опсег може да рефлектира повеќе RF енергија кон предавателот наместо ефикасно да го зрачи. Затоа, покритието на фреквенцијата и совпаѓањето на импедансата треба да се проверат пред распоредувањето.

Импеданса и RF ефикасност

Импедансата од 50 оми е широко користена во RF системите. Усогласувањето со антената, коаксијалниот кабел и комуникацискиот модул помага да се намалат рефлексиите и да се одржи ефикасен пренос на сигналот. Односот на напонски стоечки бранови (VSWR) е еден корисен показател за совпаѓање на импедансата, иако независно не ја утврдува вкупната ефикасност на антената или опсегот на комуникација во реалниот свет.

Заграден простор и ефекти врз животната средина

Металните кабинети може да го попречат или променат радиофреквентното зрачење, додека блиските кабли, напојувањата и електронските компоненти може да влијаат на работата на антената. Монтирањето на антената надвор од кабинетот може да помогне во намалувањето на заштитната заштита поврзана со куќиштето, под услов антената да е инсталирана и заземјена според нејзините барања за дизајн.

3. Кои карактеристики се најважни во индустриската NB-IoT антена?

Индустриската IoT опрема често работи на отворено или на локации каде пристапот за одржување е ограничен. Затоа, соодветна антена треба да ја комбинира електричната компатибилност со механичката издржливост и флексибилноста на инсталацијата.

Широка фреквентна покриеност

Широкиот поддржан опсег на фреквенции може да го поедностави распоредувањето на производот низ компатибилните NB-IoT мрежи. Истакнатата надворешна антена на Qianmu покрива 700–960 MHz, но купувачите сепак треба да ги потврдат вистинските фреквенциски опсези распоредени од нивниот мобилен оператор и комуникациски модул.

IP67 Водоотпорна заштита и заштита од прав

Куќиштето со оцена IP67 е дизајнирано да обезбеди заштита од прашина и да издржи одредени услови за привремено потопување според важечките барања за тестирање. Оваа оцена е важна за кабинети за надворешни мониторинг изложени на дожд, прашина и променливо време. Правилната инсталација и запечатување на панелите остануваат од суштинско значење за одржување на заштитата на целото ниво на склопување на опремата.

Флексибилни опции за монтирање и поврзување

Различни кабинети бараат различни димензии на монтирање и распоред на кабли. Опциите со навој M12 и M16 можат да помогнат во сместувањето на различни дизајни на панели, додека конекторите SMA, IPEX, BNC и N-тип нудат потенцијална компатибилност со различни RF интерфејси. Точниот пол и интерфејсот на конекторот мора да бидат потврдени за избраниот модел.

Еколошка издржливост

Материјалите за куќиште, компонентите за заптивање, конструкцијата на кабелот и металните делови отпорни на корозија влијаат на долгорочната сигурност. За крајбрежните инсталации, опремата за транспорт и комуналните системи на отворено, купувачите треба заедно да ги проценат температурните граници, изложеноста на вибрации, ризиците од корозија и барањата за одржување.

4. Каде се користат антените NB-IoT?

Антените NB-IoT поддржуваат широк опсег на далечински мониторинг и апликации за комуникација со мала брзина на податоци. Надворешните водоотпорни дизајни се особено корисни кога уредите се инсталирани во метални кабинети или изложени на надворешни услови.

Паметно мерење на вода и гас

Поврзаните мерни системи ги пренесуваат читањата на потрошувачката и оперативните информации до платформите за далечинско управување. Поставувањето на антената може да влијае на доверливоста на комуникацијата кога мерачите се инсталираат во подземни комунални области, надворешни куќишта или локации опкружени со градежни материјали.

Електрична енергија и индустриска контрола

Терминалите за следење на моќноста, концентраторите за броила на електрична енергија и индустриските контролни ормари користат безжично поврзување за известување за статусот на опремата и мерните податоци. Надворешната антена може да помогне во решавањето на ограничувањата за RF создадени од металните куќишта.

Паметен град и мониторинг на животната средина

Сензорите за квалитет на воздухот, станиците за следење прашина на патиштата, опремата за следење на времето и интелигентните контролери на уличното светло може да бараат доверливи безжични врски низ дистрибуирани локации. Хидроизолацијата и соодветните температурни оценки се важни кога овие уреди работат на отворено.

Земјоделски IoT

Далечинско следење на почвата, контрола на животната средина на стаклена градина и следење на квалитетот на водата во аквакултурата може да користат NB-IoT поврзување за пренос на мерења од локации каде што конвенционалното жичено вмрежување е незгодно.

Аларми за далечинска опрема

Индустриските капацитети можат да користат поврзани терминали за да пријават ненормални услови, дефекти на опремата или промени во работниот статус. Перформансите на антената треба да се проценат заедно со достапноста на мрежата, управувањето со енергијата и поддржаните функции на комуникацискиот модул.

5. Кои се главните технички спецификации на антената NB-IoT?

Техничките спецификации даваат практична основа за споредување на моделите на антени. Следната табела ги сумира објавените параметри на опремената надворешна NB-IoT антена на Qianmu. Спецификациите треба повторно да се потврдат во однос на понудата и листот со податоци за точниот модел што се нарачува.

Овие спецификации го опишуваат претставениот производ наместо секоја антена во категоријата NB-IoT. Вистинските перформанси зависат од избраната конфигурација, околината за инсталација, опсегот на мрежата, насочувањето на кабелот и уредот-домаќин. Купувачите треба да ги побараат важечките податоци од тестот кога се потребни специфични критериуми за прифаќање.

6. Како ја избирате вистинската NB-IoT антена?

Изборот на антена започнува со комуникациските барања на готовиот уред. Модел кој добро функционира во лабораторија може да даде различни резултати кога се инсталира во близина на метални панели, електроника за напојување или други компоненти чувствителни на RF.

Користете ја следнава листа за проверка кога ги оценувате добавувачите и конфигурациите на антената:

• Потврдете ги мрежните опсези:Проверете ги фреквенциите поддржани од распоредениот оператор и NB-IoT модулот.
• Оценете ја локацијата за инсталација:Определете дали антената ќе биде монтирана во пластично куќиште, надвор од метален кабинет или на мобилна опрема.
• Изберете ја вистинската нишка за монтирање:Потврдете ја дебелината на панелот, дијаметарот на дупката, расположливиот клиренс и барањата за запечатување.
• Поврзете го конекторот:Потврдете го типот на конекторот, полот, импедансата на кабелот и интерфејсот на комуникацискиот модул.
• Изберете соодветна должина на кабел:Избегнувајте непотребна должина на кабелот бидејќи коаксијалниот кабел внесува загуба на RF што може да го намали сигналот што се доставува или се добива од антената.
• Прегледајте ги еколошките услови:Размислете за дожд, прашина, екстремни температури, вибрации и изложеност на сол.
• Побарајте релевантни информации за тестот:Прегледајте го одговорот на фреквенцијата, VSWR, засилувањето и сите резултати од еколошки тестови применливи за предложениот модел.
• Тестирајте го целосниот уред:Потврдете го квалитетот на поврзувањето и сигналот користејќи го вистинското куќиште, трасата на кабелот, модулот и планираната локација за инсталација.

За OEM проектите, прилагодувањето може да вклучи и димензии на куќиштето, должина на кабелот, конфигурација на конекторот и структура за монтирање. Дискутирањето за овие барања пред да се направи алат или масовно производство помага да се намалат промените во интеграцијата подоцна во развојниот циклус.

7. Како може инсталацијата да ги подобри перформансите на антената NB-IoT?

Дури и правилно одредената антена може да има недоволно работење ако е лошо инсталирана. Неколку практични мерки можат да помогнат да се зачуваат перформансите на RF и да се одржи заштитата на животната средина.

1. Изберете соодветна положба за монтирање.За надворешните антени на кабинетот, користете соодветна локација на панелот што избегнува непотребни пречки од блиските метални конструкции.
2. Правилно прицврстете го хардверот за монтирање.Следете ги упатствата за инсталирање на производителот и барањата за затегнување за да избегнете оштетување на конецот или загрозување на заптивката.
3. Внимателно насочете го коаксијалниот кабел.Избегнувајте остри свиоци, повеќекратно превиткување, штипкање и непотребни кабли.
4. Онаму каде што е практично, одвојте го кабелот од извори на пречки.Чувајте ги RF жиците подалеку од бучна електроника за напојување и преклопни компоненти кога распоредот на опремата дозволува.
5. Проверете ги компонентите за заптивање.Осигурете се дека дихтунзите и влезните точки на каблите се правилно инсталирани, особено во надворешни кабинети.
6. Тест по конечното склопување.Оценете ја регистрацијата на мрежата, индикаторите на сигналот и испораката на податоци на ниво на апликација под репрезентативни работни услови.

Инсталирањето треба да се третира како дел од дизајнот на системот на антената наместо како конечна механичка задача. Тестирањето на комплетното склопување е најсигурниот начин да се идентификуваат проблемите што може да не се појават кога антената се оценува одделно.

8. Често поставувани прашања за антените NB-IoT

П1: Кој опсег на фреквенции треба да поддржува NB-IoT антена?

Потребниот опсег зависи од мобилните опсези што ги користи целната мрежа. Издвоената надворешна антена на Qianmu покрива 700–960 MHz. Потврдете го распоредувањето на локалната мрежа и компатибилноста на модулите пред да изберете модел.

П2: Дали може да се инсталира NB-IoT антена на метален контролен кабинет?

Да. Надворешната антена монтирана на завртка често е погодна за метални кабинети бидејќи радијаторот може да се постави надвор од куќиштето. За конкретниот модел треба да се следат дизајнот на монтирање, распоредот за заземјување или спојување и упатствата за инсталација.

П3: Дали антената NB-IoT со оцена IP67 е погодна за надворешна употреба?

Оценката IP67 означува дефинирано ниво на заштита од навлегување прашина и вода под одредени услови за тестирање. Може да биде погоден за многу апликации на отворено, но целосната инсталација мора да одржува и соодветно запечатување и заштита на животната средина.

П4: Дали може да се прилагодат должината на кабелот и типот на конектор?

Да. Qianmu ги набројува опциите за кабел од 1,5 m до 10 m и изборот на конектори вклучувајќи SMA, IPEX, BNC и N тип. Достапноста зависи од избраната конфигурација, затоа потврдете ги деталите за конекторот и барањата за кабел кога барате понуда.

П5: Дали поголемата добивка на антената секогаш обезбедува подобра поврзаност?

Не. Добивката мора да се земе предвид заедно со моделот на зрачење, ориентацијата на инсталацијата, условите на мрежата и системот за примање. Антената со поголемо засилување не гарантира автоматски подобри перформанси во секоја насока или локација.

П6: Како можам да ја намалам загубата на сигнал за време на инсталацијата?

Користете соодветен коаксијален кабел со ниски загуби, изберете соодветна должина на кабелот, избегнувајте остри свиоци, обезбедете склопување на приклучокот за звук и поставете ја антената подалеку од значителни пречки. Потврдете ги перформансите откако ќе ја инсталирате антената во последното куќиште.

П7: Кои информации треба да ги дадам кога барам приспособена NB-IoT антена?

Обезбедете ги работните фреквентни опсези, моделот на комуникацискиот модул, материјалот на куќиштето, димензиите на монтажата, должината на кабелот, типот на конекторот, условите на околината, целното количество и сите потребни критериуми за тестирање за RF или заштита од навлегување. Оваа информација му помага на добавувачот да ја процени компатибилноста и да препорача соодветна конфигурација.

9. Заклучок: Изградете посигурна IoT конекција

Добро избраната NB-IoT антена им помага на поврзаните уреди да одржуваат ефективна безжична комуникација во апликации кои се движат од паметно мерење и индустриско следење до системи за мерење на околината и контрола на отворено. Фреквентната компатибилност, совпаѓањето на импедансата, структурата на монтирање, изборот на кабел и заштитата на околината придонесуваат за конечниот резултат.

Кианму нуди надворешно решение за антена NB-IoT со покриеност од 700–960 MHz, заштита IP67, опции за монтирање M12 и M16 и избор на кабли и конектори што може да се конфигурираат. За производителите на опрема, системските интегратори и развивачите на IoT производи, оценувањето на овие параметри во однос на реалните работни услови е важен чекор кон сигурно распоредување.

Барате соодветна антена за вашиот следен проект за IoT? Истражете ја страницата за производот Qianmu NB-IoT Antenna за да ги прегледате достапните спецификации и опции за конфигурација. Ако ви треба помош за усогласување на фреквентните опсези, конектори, должина на кабли или барања за монтирање на вашата опрема,контактирајте со насда разговарате за вашата апликација и да побарате приспособено решение за антена за вашиот проект.
