Антени FPC наспроти PCB: клучни разлики за компактни електронски уреди

Изборот на антена за компактен електронски уред вклучува повеќе од пронаоѓање на компонента што одговара на достапниот простор. Антената мора да работи со распоредот на ПХБ, куќиштето, работната фреквенција и околните компоненти на уредот.

FPC антените и PCB антените се две опции за вградени безжични дизајни. И двете може да се користат во компактна електроника, но се разликуваат во конструкцијата, барањата за инсталација и како се вклопуваат во производниот процес.

За инженерите кои развиваат IoT уреди, таблети, електроника за носење и безжични терминали, раното разбирање на овие разлики може да помогне да се избегнат непотребните промени во дизајнот за време на прототипот.

Што е FPC антена?

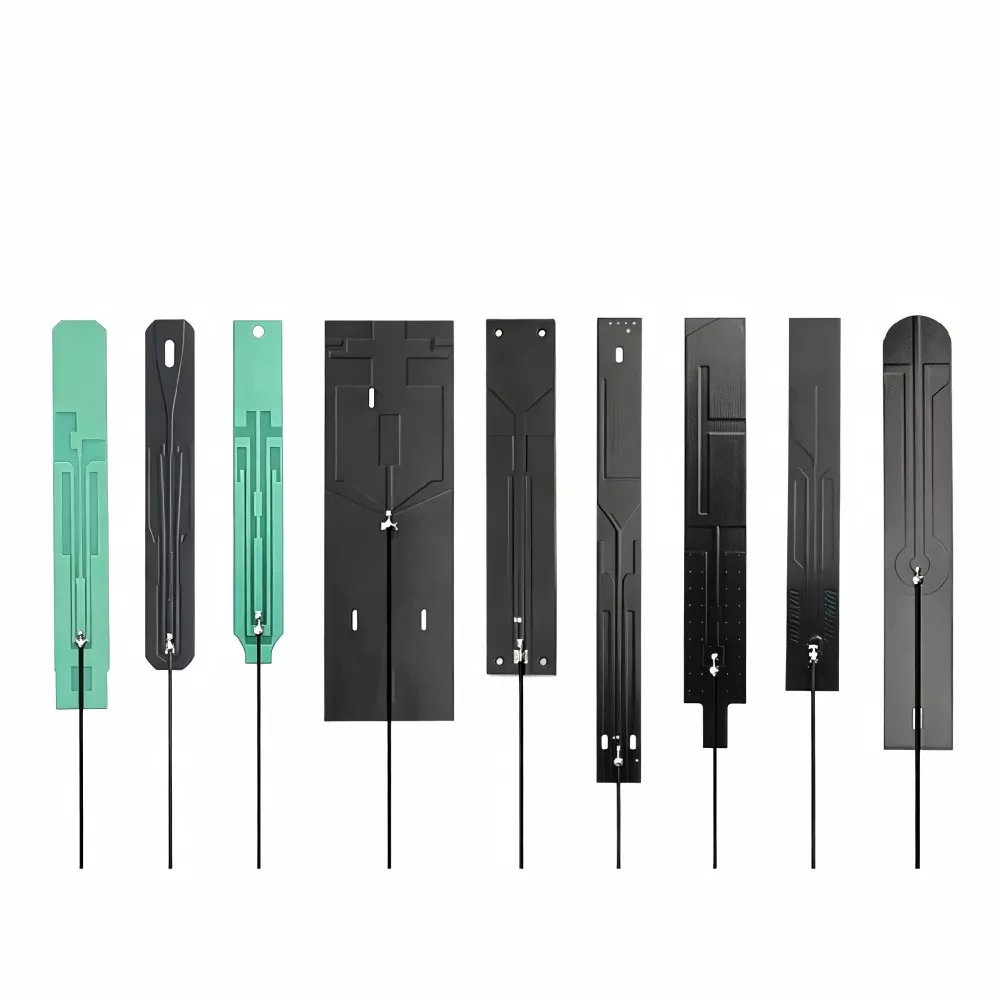

FPC антената користи проводен модел на флексибилна подлога од печатено коло. Неговата тенка структура овозможува да се инсталира во соодветни тесни простори или по одредени закривени површини во електронско куќиште.

Ова може да биде корисно кога главната ПХБ не обезбедува доволно соодветен простор за антената или кога куќиштето на уредот бара различна положба за монтирање.

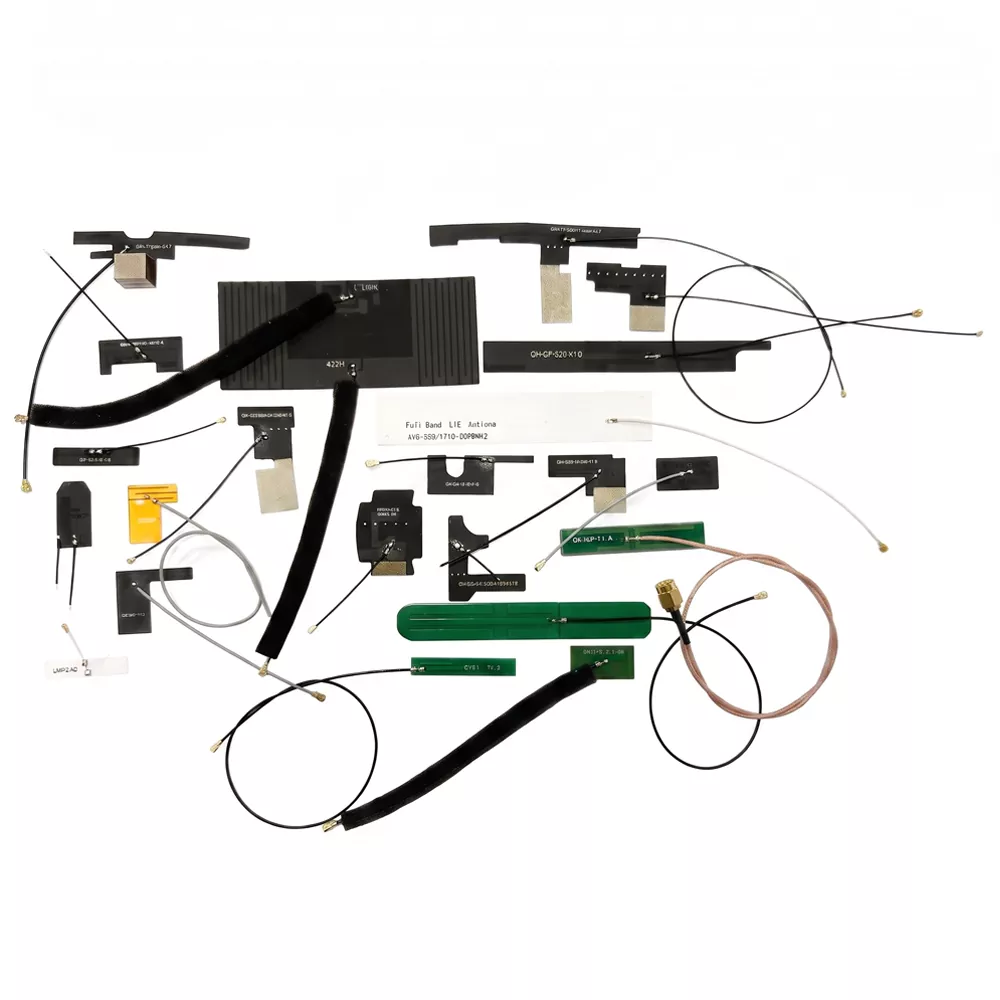

Вообичаените апликации вклучуваат електроника за носење, рачни терминали, преносливи уреди и компактна IoT опрема. НаОпсег на FPC антенаод Qianmu опфаќа вградени решенија за антена за различни безжични апликации, со спецификации избрани според барањата на уредот.

Кога проценуваат FPC антена, инженерите треба да ги проверат нејзините димензии, работната фреквенција, опциите за кабел и конектор, методот на монтирање и растојанието од блиските метални компоненти.

Што е PCB антена?

ПХБ антена се формира со проводен модел на печатено коло. Во зависност од дизајнот, може да се интегрира во главната ПХБ или да се постави на посебна плоча.

Овој пристап може да ја намали потребата за посебна компонента на антената кога плочката има доволно простор за зрачниот елемент и неговиот потребен клиренс. Често се смета за безжични модули, IoT контролери, паметна домашна опрема и други производи со релативно стабилен распоред на таблата.

Сепак, PCB антената не е автоматски опција со пониска цена или со подобри перформанси. Неговите резултати зависат од геометријата на антената, рамнината на заземјувањето, материјалите на таблата, блиските компоненти и конечниот ограден простор.

на Кианмувградени решенија за антенавклучуваат и пристапи базирани на FPC и ПХБ интегрирани за различни структури на уреди.

FPC антена наспроти PCB антена: клучни разлики

Практичната разлика е како секоја антена се вклопува во производот. FPC антената обезбедува поголема слобода во поставувањето, додека PCB антената може да ја поедностави интеграцијата кога плочката е дизајнирана околу неа.

Ниту еден тип не гарантира подобри безжични перформанси без тестирање во наменетиот уред.

1. Простор за инсталација и механички дизајн

Достапниот простор често е првиот фактор за проценка.

FPC антена може да се постави долж ѕидот на куќиштето или во тесен внатрешен простор, под услов да се почитуваат границите на свиткување на антената, условите за монтирање и електричните барања. Ова може да биде корисно кај уредите каде батеријата, дисплејот и главната плоча заземаат најголем дел од достапниот простор.

На PCB антената и треба соодветна површина на плочката. Неговиот распоред мора да го земе предвид зрачниот елемент, рамнината на заземјувањето и растојанието од другите компоненти.

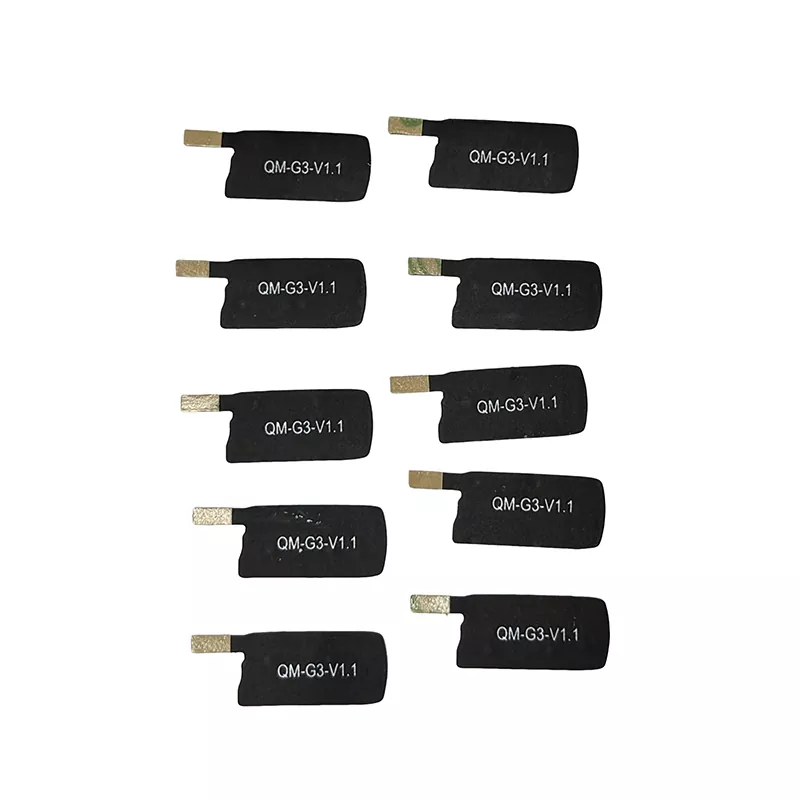

На пример, таблетот со цврсто спакуван внатрешен распоред може да има корист од оценувањето на флексибилна антена што може да се постави подалеку од преполни области. на КианмуУлтра тенка FPC таблет антенае релевантен производ за преглед при оценувањето на овој тип на интеграција.

Конечниот избор треба да се заснова на целосниот механички дизајн, а не само на димензиите на антената.

2. RF перформанси и стабилност на сигналот

Флексибилната антена не обезбедува автоматски посилен прием, а антената интегрирана во PCB не е нужно постабилна.

Перформансите зависат од работната фреквенција, геометријата на антената, совпаѓањето на импедансата, референцата на земјата, материјалите на куќиштето и околните компоненти. Батериите, металните држачи, дисплеите и каблите може да влијаат на инсталираната антена.

Пред да изберат антена, инженерите треба да ги потврдат следните параметри:

• Работна фреквенција и потребна пропусност

• Импеданса и VSWR

• Шема на засилување и зрачење

• Расчистување на рамнината на земјата и антената

• Барања за конектор и доводен кабел

• Изведба во готовиот комплет

За компактните безжични уреди, тестирањето на антената во вистинската позиција за инсталација е особено важно. Резултатите добиени од самостојна антена може да не ги претставуваат нејзините перформанси откако антената ќе се состави во финалниот производ.

3. Производни трошоци и монтажа

Вкупната цена зависи од комплетниот дизајн на уредот, а не само од цената на антената.

ПХБ антената може да ги намали одделните компоненти и чекорите на склопување кога одговара на постоечки распоред на плочата. Меѓутоа, ако дизајнот бара промени во димензиите на ПХБ, насочувањето или поставувањето на компонентите, тие промени може да ја зголемат развојната работа.

FPC антената е посебна компонента и може да бара дополнителни материјали за прицврстување, кабел или конектор. Сепак, може да биде попрактично кога избегнува голем редизајн на ПХБ или куќиште.

За OEM проекти, споредете ги следните трошоци:

• Изработка на антена

• ПХБ и модификации на куќиштето

• Кабли, конектори и материјали за монтирање

• Собрание и увид

• Тестирање на прототип и RF подесување

• Обем на производство и очекувана побарувачка

Барањето понуди врз основа на истите технички барања обезбедува покорисна споредба отколку судењето на двете технологии според нивните основни цени на компонентите.

4. Која антена е погодна за вашата апликација?

Соодветниот дизајн зависи од физичката структура на уредот и барањата за безжична мрежа.

Уреди што се носат и преносливи:FPC антената може да вреди да се процени кога куќиштето е закривено или кога внатрешниот распоред остава ограничен простор за цврста структура на антената.

Паметен дом и производи на IoT:И двете опции можат да бидат соодветни. Одлуката зависи од безжичниот стандард, распоредот на таблата, куќиштето и процесот на склопување.

Индустриска безжична опрема:ПХБ антена може да работи добро кога распоредот на плочата е фиксиран и има доволно растојание. FPC антена може да биде корисна кога просторот за монтирање е ограничен.

Таблет и рачни терминали:Флексибилната антена може да обезбеди дополнителни опции за позиционирање, особено кога внатрешната структура е преполна. Конечниот избор сè уште бара валидација на RF.

на Кианмупалета на производивклучува категории на внатрешни и надворешни антени за различни безжични апликации. Прегледот на достапните структури на производи заедно со цртежите на уредот може да помогне во стеснување на соодветните опции.

5. Кои информации се потребни за прилагодена антена?

Пред да побарате понуда или прототип, подгответе ги клучните детали за наменетата апликација:

1. Фреквентен опсег:Наведете ги потребните работни фреквенции и стандарди за безжична мрежа.

2. Достапни димензии:Обезбедете максимална големина на антената и достапна област за инсталација.

3. Структура на уредот:Споделете ги цртежите на ПХБ, димензиите на куќиштето и позициите на блиските метални компоненти или батерии.

4. Барања за RF:Идентификувајте ја целната импеданса, пропусниот опсег, VSWR, засилувањето и другите применливи критериуми за изведба.

5. Начин на поврзување:Потврдете дали дизајнот има потреба од директно поврзување со PCB, коаксијален кабел, IPEX конектор или друг интерфејс.

6. Барања за тестирање:Наведете ги потребните мерења на RF или валидација на ниво на производ.

7. План за производство:Обезбедете ја количината на прототипот, очекуваниот обем на нарачка и распоредот за развој.

Овие детали помагаат да се утврди дали FPC антена, PCB антена или друга вградена структура на антена е соодветна за проектот.

Најчесто поставувани прашања

Дали FPC антена е подобра од PCB антена?

Не во секоја апликација. FPC антените обезбедуваат поголема флексибилност во физичкото поставување, додека PCB антените може да ја поедностават интеграцијата кога распоредот на плочата обезбедува доволно простор. Вистинскиот избор зависи од структурата на уредот и барањата за RF.

Дали FPC и PCB антените поддржуваат Wi-Fi и Bluetooth?

Да. И двете можат да бидат дизајнирани за апликации за Wi-Fi и Bluetooth, вклучувајќи производи од 2,4 GHz. Компатибилноста зависи од дизајнот на антената, пропусниот опсег, усогласувањето и условите за инсталација.

Дали PCB антената секогаш чини помалку?

Не. ПХБ антената може да ги намали одделните компоненти и работата на склопување, но редизајнот на ПХБ може да ги зголеми трошоците за развој. FPC антената може да биде поекономична кога избегнува големи промени на главната плоча или куќиштето.

Што влијае на перформансите на вградената антена?

Работната фреквенција, геометријата на антената, рамнината на заземјувањето, совпаѓањето на импедансата, материјалите на куќиштето и блиските компоненти можат да влијаат на перформансите. Тестирањето во готовиот уред е од суштинско значење.

Може ли Qianmu да обезбеди прилагодена FPC антена?

Страницата за FPC антена на Qianmu ги опишува достапните опции за прилагодување, вклучувајќи димензии, фреквенција, конектори, кабли и методи за инсталација. Конечните спецификации треба да се потврдат во однос на RF и механичките барања на проектот.

Избор помеѓу FPC и PCB антени

Одлуката помеѓу FPC антена и PCB антена треба да започне со распоредот на уредот, работната фреквенција и бараните безжични перформанси. Флексибилноста на инсталацијата, чекорите на склопување и вкупните трошоци за развој потоа треба да се проценат заедно.

За компактни електронски производи, рано потврдување на положбата на антената и тестирање на дизајнот во неговата наменета кутија може да ги намали промените што може да се избегнат подоцна во развојот.

За да оцените соодветна опција, прегледајте ги решенијата за FPC антени на Qianmu и другите опции за вградени антени заедно со барањата на вашиот уред.
