Пролетна антена

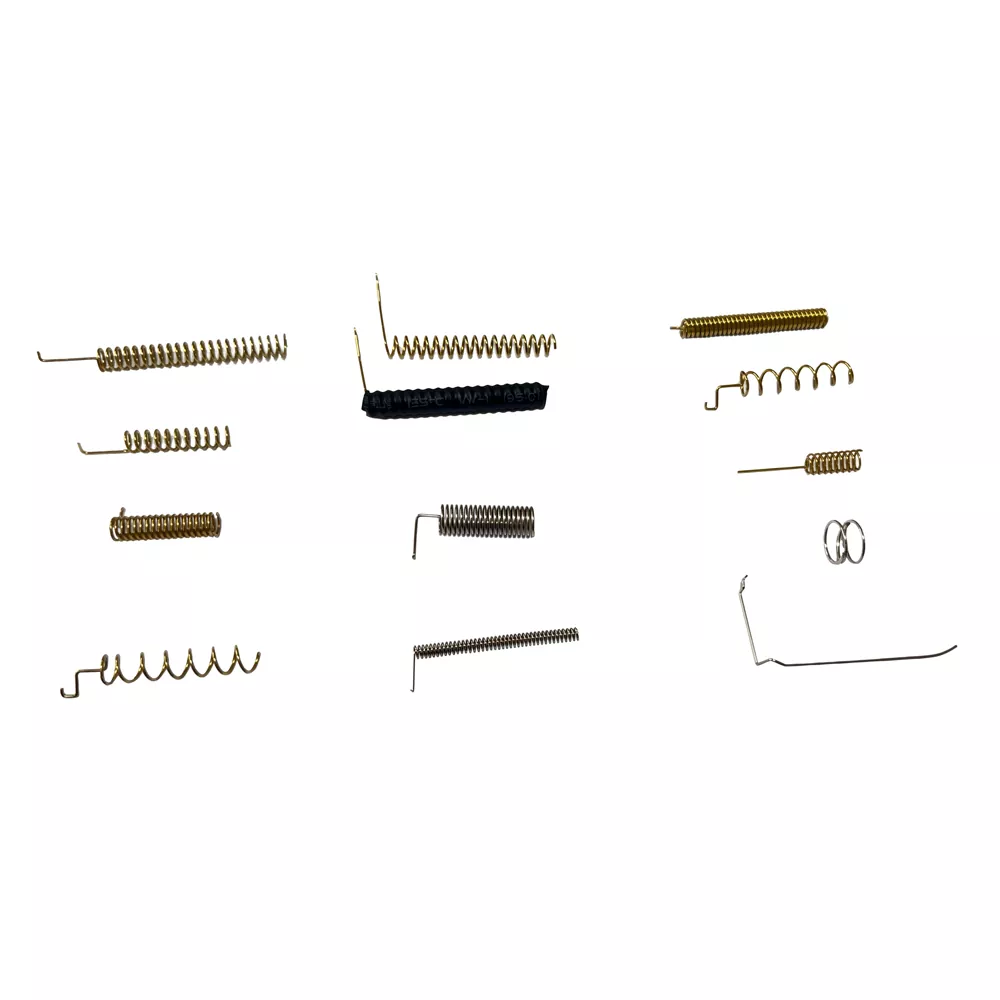

Како професионален добавувач, Qianmu Communication нуди приспособени услуги за високопрецизни спирални пружински антени. Направен од врвни материјали. Јаглероден челик обложен со никел Изработен од фосфорна бронза, може да се пофали со исклучителна спроводливост и отпорност на корозија. Ние сме доверливи.Кина производителНие нудиме едношалтерско решение кое се движи од прототипови до масовно производство, широко користено во IoT, далечински управувачи и модули за безжична комуникација.

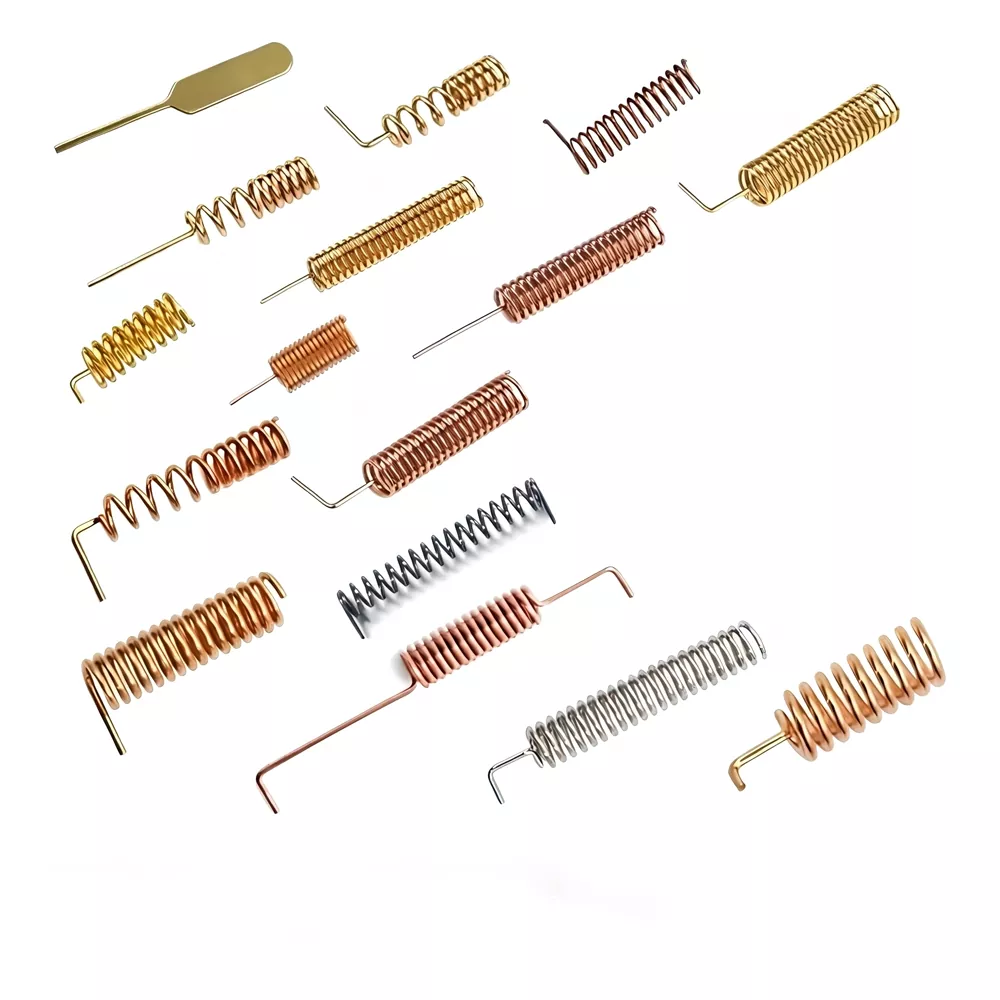

Пружинска антена (исто така позната како спирална антена) е структура на антена во која метален проводник е намотан во форма на спирална пружина, користејќи го спирално конфигурираниот метален проводник како медиум за пренос на сигналот. Се одликува со дизајн на импеданса од 50 оми и се состои од три главни компоненти: внатрешна бакарна жица (се користи за пренос и примање сигнали), надворешна заштитна жица (наменета да блокира надворешни електромагнетни пречки) и надворешен изолационен слој (кој ги спротивставува ефектите на надворешната капацитивност и индуктивност). Заедно, овие компоненти формираат затворен систем со силни перформанси против пречки.
Shenzhen Qianmu Communication Technology Co., Ltd., професионално претпријатие специјализирано за истражување и развој, производство и продажба на антени за комуникациски производи, е длабоко ангажирано во полето на антената многу години и е посветено да им обезбеди на глобалните клиенти висококвалитетни решенија за пролетни антени.
Технички спецификации
Пролетната антена Qianmu Communication покрива повеќе фреквенциски опсези кои се движат од ниски до високи фреквенции, задоволувајќи ги барањата на различни сценарија на апликацијата. Главните технички параметри се како што следува:
|
Ставка на параметар |
Опсег на спецификација |
|
Опсег на фреквенција |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824-2170 MHz |
|
Добивка |
0,8 dBi ~ 3,5 dBi |
|
Импеданса |
50 омега |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Поларизација |
Вертикална поларизација / Кружна поларизација |
|
Шема на зрачење |
Омни-насочен |
|
Капацитет на енергија |
Максимум 50 W |
|
Работна температура |
-40℃ ~ +85℃ |
|
Ефикасност на антената |
35~ 80% (Зависи од околината за инсталација) |
|
Материјал |
Бакар, позлата, никел, итн. |

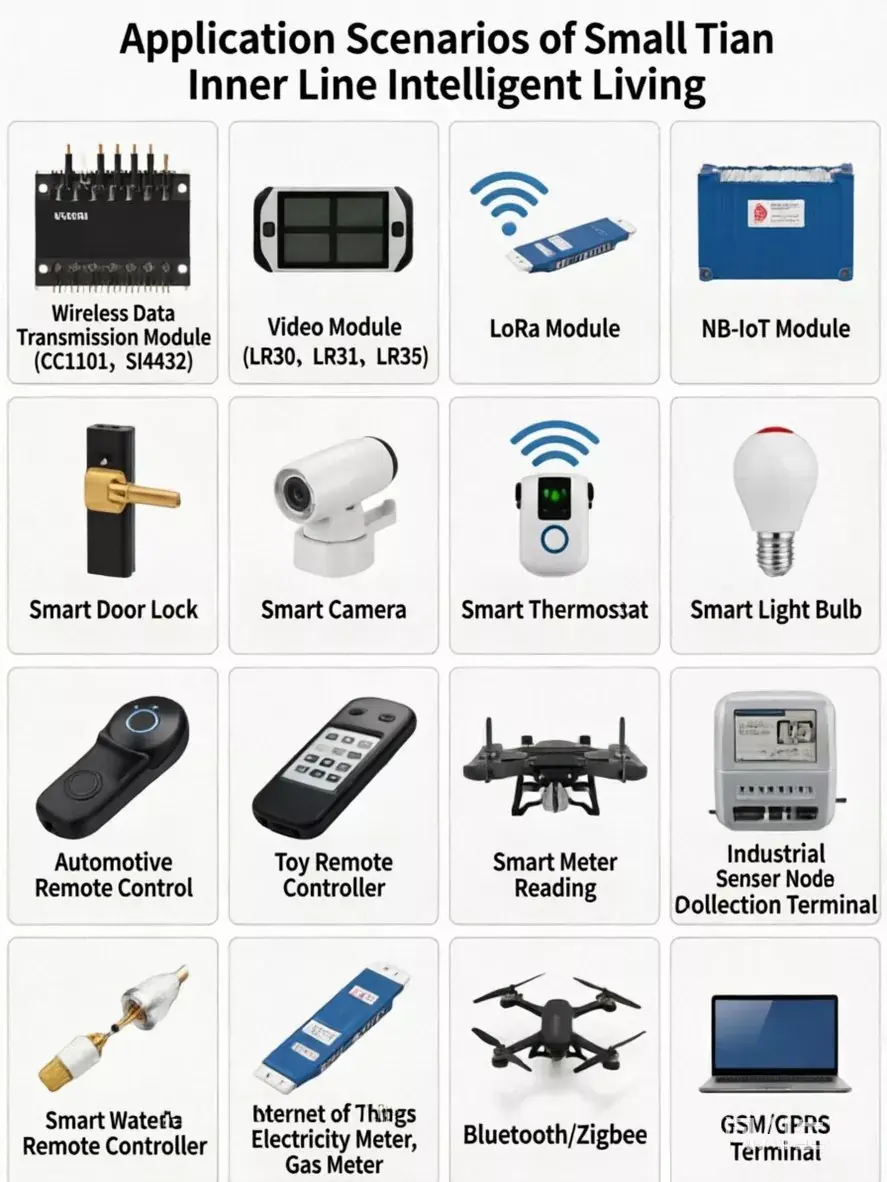

Применливи уреди
Антената за комуникациски пружини Qianmu широко се користи во следниве уреди и сценарија:
Модул за безжичен пренос на податоци: CC1101, Si4432 и други безжични RF модули
LoRa модули: LR30, LR31, LR36 и други LoRa комуникациски модули
NB-IoT Модул: NB-IoT безжичен комуникациски терминал
Паметни домашни уреди: паметни брави за врати, паметни камери, паметни термостати, паметни светилки и многу повеќе
Уреди за безжични далечински управувачи: далечински клучеви за автомобил, далечински управувачи за играчки, индустриски далечински управувачи и многу повеќе
IoT терминал: IoT сензорски јазли, терминали за стекнување податоци
Паметно мерење: Паметни водомери, броила за електрична енергија и броила за гас
Bluetooth/Zigbee модул: Bluetooth безжична комуникација, Zigbee мрежни уреди
Телеметрија на дронови: Линк за податоци за мали дронови
GSM/GPRS уреди: GSM модеми, системи за далечинско следење
Споредба со конкурентни производи
|
Ставка за споредба |
Пролетна антена за комуникација Qianmu |
ПХБ антена |
Надворешна антена со прачка |
|
Добивка |
0,8-3,5 dBi |
2~6 dBi |
Релативно високо |
|
Омни-насочна изведба |
★★★★★ Одлично |
★★☆ Силна насока |
★★★★ Добро |
|
Големина |
★★★★ Компактен |
★★★★★ Ултра-мал |
★★☆ Голем |
|
Способност против пречки |
★★★★★ Силен |
★★★ Просечно |
★★★★ Релативно силен |
|
Флексибилност на инсталацијата |
★★★★★ Екстремно флексибилен |
★★★ Фиксиран само на ПХБ |
★★★ Потребна е надворешна инсталација |
|
Цена |
★★★★ Умерено |
★★★★★ Ниско |
★★☆ Релативно високо |
|
Модификација на дизајнот |
★★★★ Флексибилен |
★★☆ Потребно е преработка на ПХБ |
★★★ Обичен |
Пролетната антена Qianmu Communication постигнува оптимална рамнотежа меѓу сенасочното покривање, способноста за заштита од пречки, флексибилноста за инсталација и вкупната цена, што го прави идеален избор за вградена антена за уредите за IoT и безжична комуникација.

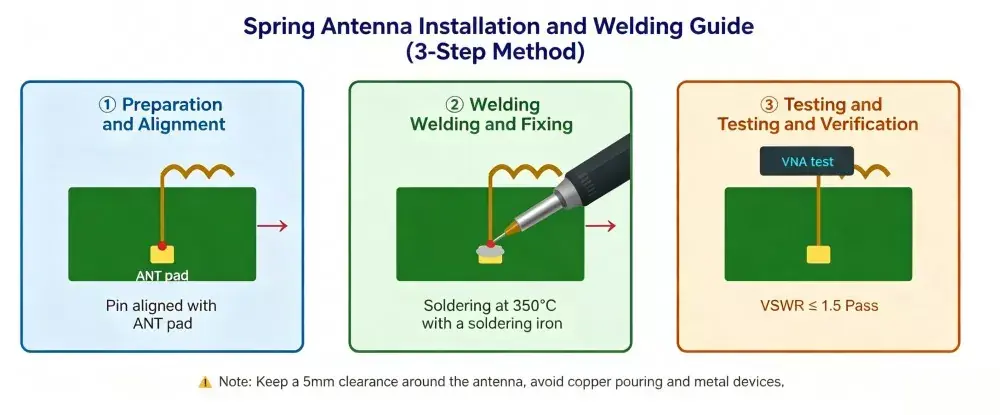

Водич за инсталација
Чекор 1: Подгответе се за заварување
Порамнете ја иглата (обично една игла или подлога за лемење) на крајот од пролетната антена со подлогата за лемење ANT резервирана на ПХБ. Подлогата за лемење треба да се поврзе со линијата за напојување RF, како што е линијата за микроленти од 50 оми или компланарен брановод, за да се обезбеди правилен пренос на сигналот.
Чекор 2: Заварување и фиксирање
Свиткајте го делот во облик на кука и поврзете го со пинот ANT на безжичниот модул, а потоа безбедно завршете го процесот на лемење. Се препорачува повторно лемење со проток, бидејќи е компатибилно со стандардните процеси на склопување на површинска монтажа.
Чекор 3: Инспекција и тестирање

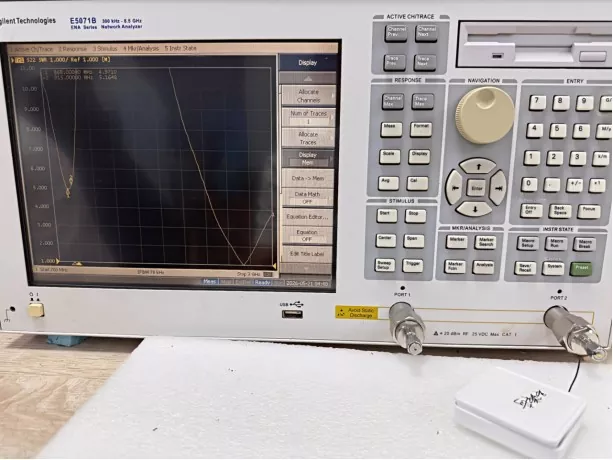

По лемењето, користете векторски мрежен анализатор за да го измерите односот на напонски стоечки бранови (VSWR) и да потврдите дека перформансите на RF ги исполнуваат бараните спецификации.
Белешки
1. Одржувајте ја зоната на клиренс: Избегнувајте насочување на жици и поставување метални компоненти во радиус од 5 mm од антената; не покривајте ја батеријата или заштитниот капак на растојание од 10 mm или повеќе над дното.
2. Далновод од 50Ω: Поврзете го RF чипот директно преку микролента на истиот слој или лента во внатрешниот слој; користете заоблени 45° на аглите за да избегнете нагли промени на импедансата.
3. Останете подалеку од метал: кога користите пружинска антена, првиот чекор е да се осигурате дека антената се чува подалеку од метални материјали, вклучително и заземјување на таблите, траги од жици, батерии, екрани, метални обвивки и многу повеќе.
4. Конзистентна насока на заварување: Во масовното производство, од суштинско значење е да се осигура дека насоката на заварување на антената се совпаѓа со насоката на заварување специфицирана од производителот на антената во моментот на изборот.
5. Подесување и маргинација: Ако електромагнетното опкружување на целиот уред со пластична обвивка е сложено, п-мрежата може да се резервира на крајот на RF, а резонантната фреквенција може фино да се подеси со помош на прилагодлив кондензатор кој се движи од 3 pF до 6,8 pF.
Како да изберете пролетна антена?
|
Чекори за избор |
Клучни точки |
Детали |
|
1. Потврдете ја оперативната фреквенција |
Изберете антена по комуникациски протокол и фреквентен опсег |
Вообичаени фреквентни опсези: • 315 MHz: традиционални уреди за далечински управувач • 433 MHz: LoRa, паметни броила, индустриски далечински управувачи • 470/490 MHz: индустриска IoT опрема • 868/915 MHz: ISM опсези за Европа и Северна Америка • 2,4 GHz: Модул за комуникација со WiFi Cebeeularg |
|
2. Оценете го барањето за добивка |
Поврзете ја добивката со растојанието на преносот |
•Кратко растојание (<100m): 0,8~2 dBi • Средно растојание (100-500m): 2~3 dBi • Долго растојание (>500m): Над 3 dBi |
|
3. Проверете го просторот за инсталација |
Поврзете ја големината и структурата со ПХБ |

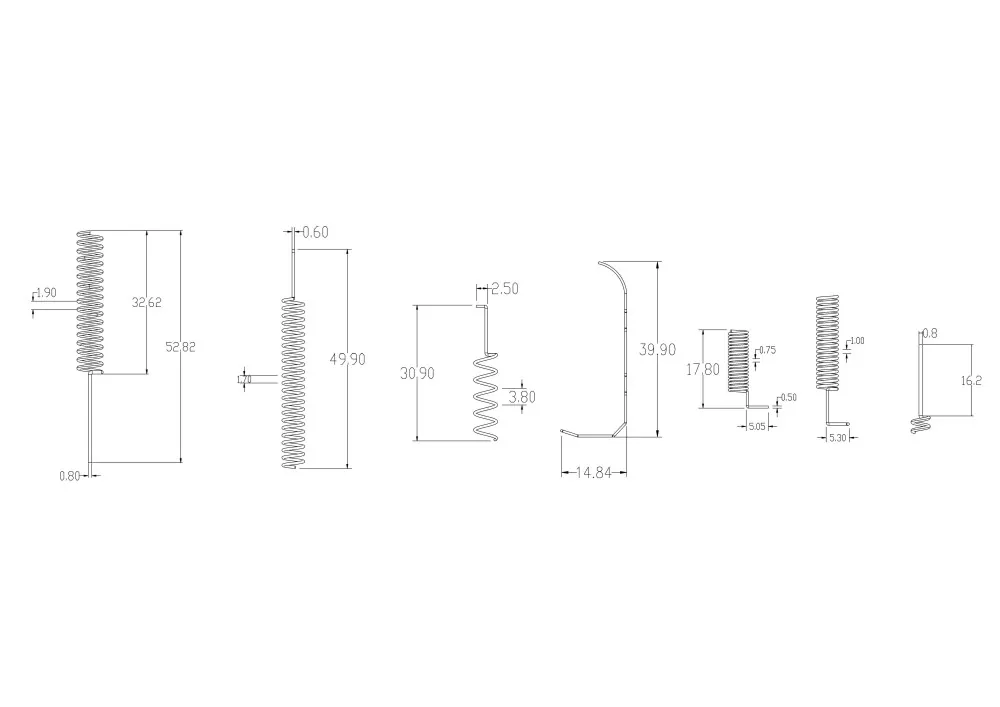

1. Измерете го внатрешниот простор на опремата за да ја изберете соодветната должина и дијаметар. 2. Антени со свиткан тип се достапни за монтирање на рабовите на ПХБ во простори со ограничен простор. |
|
4. Проценете ја околината за примена |
Заштита од пречки и антикорозивна |
1. Опрема со метална заштита: Се препорачува кружна поларизациска антена. 2. Влажна/надворешна средина: Сребрена/златна облога за антиоксидација. |
|
5. Изберете доверлив добавувач |
Едношалтерски приспособена производствена услуга |
Qianmu Communication е професионална фабрика за антени и снабдувач, поддржува OEM & ODM, обезбедувајќи целосна услуга, вклучувајќи дизајн на антена, земање примероци и масовно производство. |
Најчесто поставувани прашања
П1: Што е подобро, пролетна антена или ПХБ антена?
О: Изборот зависи од специфичните барања за апликација. Решенијата за пролетна антена се погодни за апликации кои бараат пренос на долги растојанија (> 100 метри), опсенасочна покриеност и флексибилни насоки за инсталација, додека антените со PCB се посоодветни за компактни уреди со строги ограничувања на големината и трошоците. Qianmu Communication обезбедува и решенија и нуди професионални препораки засновани на различни проектни потреби.
П2: Дали поголемата добивка секогаш значи подобри перформанси на антената?
О: Не мора. Поголемото засилување обично ја подобрува концентрацијата на сигналот, но може да го намали покриеноста во одредени насоки. Оптималниот избор треба да го земе предвид растојанието на преносот, барањата за покривање и околината на апликацијата. Qianmu Communication обезбедува производи со различни опции за засилување од 0,8 до 3,5 dBi.
П3: Дали антената може да се прилагоди?
О: Да. Qianmu Communication обезбедува услуги за прилагодување на OEM/ODM, вклучувајќи прилагодување на фреквенцијата, модификација на големината, избор на материјал и прилагодување на аголот на свиткување за да се исполнат различните барања на апликацијата.
П4: Кој е опсегот на работна температура?
О: Производите на Qianmu Communication работат сигурно од -40℃ до +85℃, исполнувајќи ги барањата на повеќето индустриски и потрошувачки апликации.
П5: Дали е потребно совпаѓање на импедансата?
О: Да. Стандардната импеданса е 50Ω, а практичните апликации може да бараат соодветни компоненти помеѓу антената и портата за RF предавател за да се постигнат оптимални перформанси. Qianmu Communication обезбедува техничка поддршка за совпаѓање и дебагирање на антената.
П6: Која е минималната количина на нарачка (MOQ)?
О: Qianmu Communication поддржува флексибилни количини на нарачки, од прототипови на примероци и мали серии до големо производство. За детални барања за MOQ, ве молиме контактирајте го нашиот тим за продажба.
