Како може вградената FM радио антена да го подобри приемот на сигналот во компактните електронски уреди

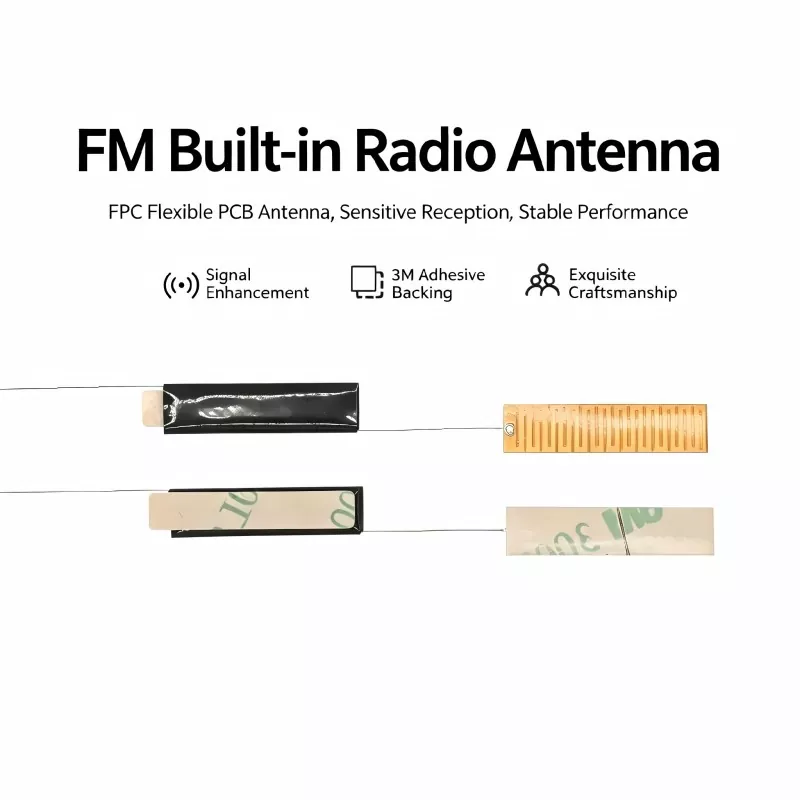

Кианмуго развиваВградена FM радио антеназа компактни производи со овозможен FM кои бараат сигурен прием без додавање изложена надворешна антена. Дизајнирана за опсегот на емитување FM од 88–108 MHz, оваа компактна RF компонента комбинира феритно јадро, бакарна намотка со прецизно намотување и флексибилни опции за поврзување за автомобилски аудио системи, Bluetooth звучници, преносни радија, паметна домашна опрема и други електронски уреди.

Вградената FM антена е повеќе од замена за заштеда на простор за телескопска антена. Неговата структура со магнетна индукција со феритно јадро, прецизното намотување на серпентина, компактниот фактор на форма и приспособливиот дизајн на поврзување им овозможуваат на производителите да интегрираат FM прием во производи каде што просторот за инсталација и изгледот се важни. Овој водич објаснува како функционира вградената FM радио антена, нејзините технички карактеристики, соодветните апликации, размислувањата за инсталација и клучните фактори што купувачите треба да ги оценат кога набавуваат антена за OEM или ODM проекти.

Содржина

• Што е вградена FM радио антена?
• Како работи вградената FM радио антена?
• Кои се клучните карактеристики?
• Каде може да се користи?
• Кои се техничките спецификации?
• Како треба да се инсталира антената?
• Како купувачите треба да ја изберат вистинската антена?
• Како се споредува со другите FM антени?
• Најчесто поставувани прашања
• Зошто да размислите за приспособена FM антена?

Што е вградена FM радио антена?

Вградената FM радио антена е внатрешна компонента за пасивно примање RF дизајнирана да прима сигнали за емитување FM додека останува во електронскиот уред. За разлика од конвенционалната телескопска антена што се протега надвор од куќиштето, внатрешната антена може да се сокрие во структурата на производот, помагајќи им на производителите да одржат чист изглед додека ефикасно го користат ограничениот внатрешен простор.

Типичен дизајн со феритно јадро се состои од феритно јадро со висока пропустливост, прецизно намотана емајлирана бакарна жица, заштита од изолација и приклучоци за поврзување или оловни жици. Феритниот материјал го концентрира магнетното поле околу серпентина, додека структурата за намотување е дизајнирана да поддржува прием низ предвидениот опсег на фреквенција FM.

За производителите кои развиваат компактна потрошувачка електроника, оваа структура може да ја поедностави интеграцијата на производите. Антената може да се позиционира според распоредот на ПХБ и дизајнот на куќиштето наместо да бара посебно отворање на надворешната антена.

За повеќе информации специфични за производот, купувачите можат да ја прегледаат страницата за производи со вградена FM радио антена.

Како работи вградената FM радио антена?

Принципот на работа се базира првенствено на електромагнетна индукција и резонанца. Кога FM емитуваниот сигнал ќе стигне до антената, јадрото на феритот помага да се концентрира високофреквентното магнетно поле околу серпентина. Спроводникот со прецизно намотување потоа ја претвора електромагнетната енергија во електричен RF сигнал што може да се обработи од колото за примање.

1. Концентрација на магнетно поле

Феритното јадро со висока пропустливост концентрира високофреквентни магнетни полиња околу намотката. Оваа структура е особено корисна кога на производителите им е потребна антена што може да се вклопи во компактен внатрешен простор додека одржува сигурен FM прием.

2. Електромагнетна конверзија

Бакарниот калем што го опкружува јадрото на феритот реагира на променливото магнетно поле и генерира електричен сигнал. Овој сигнал потоа се пренесува преку поврзувањето на антената до колото на FM приемникот.

3. Фреквентна резонанца

Параметрите за намотување на серпентина, вклучувајќи го бројот на вртења и распоредот на намотување, влијаат на фреквентните карактеристики на антената. Правилното подесување и помага на антената да работи во рамките на предвидениот опсег на FM и поддржува стабилен прием.

4. Пренос на сигнал

По конверзијата, примениот RF сигнал патува низ доводот на антената или пиновите за поврзување до колото на FM приемникот, каде што се засилува, декодира и се претвора во аудио излез.

Кои се клучните карактеристики?

При изборот на внатрешна FM антена за комерцијален производ, инженерите обично ги земаат предвид перформансите на приемот, физичките димензии, отпорноста на пречки, работната температура и флексибилноста на интеграцијата. Следниве карактеристики го прават вградениот дизајн со феритно јадро погоден за многу компактни уреди.

• Работен опсег од 88–108 MHz:Дизајниран околу најчесто користениот фреквентен опсег на FM емитување.
• Компактна внатрешна структура:Им овозможува на производителите да интегрираат FM прием без испакната надворешна антена.
• Прецизно намотување на калем:Поддржува постојани електрични карактеристики и перформанси на фреквенција.
• Конструкција со феритно јадро:Концентрира магнетни полиња и поддржува ефикасно примање сигнал.
• Дизајн кој е свесен за мешање:Изолацијата и структурните размислувања можат да помогнат да се намалат несаканите електромагнетни пречки.
• Флексибилно прилагодување:Димензиите на јадрото, параметрите на намотување, должината на кабелот, пиновите и конекторите може да се прилагодат на барањата на производот.
• Широка работна температура:Референцираниот дизајн Qianmu ја одредува работата од -20°C до +85°C.

Каде може да се користи?

Компактната структура на внатрешната FM антена ја прави погодна за производи каде што експозицијата на надворешната антена е непожелна или непрактична. Апликациите може да варираат од потрошувачка електроника до автомобилска и индустриска опрема.

Кои се техничките спецификации?

Техничките спецификации секогаш треба да се совпаѓаат со колото на приемникот, куќиштето, позицијата на инсталација и целниот пазар. Следниве спецификации ја претставуваат референтната конфигурација на производот Qianmu и може да послужат како почетна точка за инженерска евалуација.

Вистинските перформанси може да се разликуваат во зависност од IC на приемникот, распоредот на ПХБ, материјалот на куќиштето, околната електромагнетна средина, јачината на локалниот сигнал и положбата на инсталација на антената. Затоа, тестирањето на прототипот останува важно пред масовното производство.

Како треба да се инсталира антената?

Правилното поставување е од суштинско значење за постигнување конзистентен FM прием. Дури и добро дизајнираната антена може да доживее намалени перформанси ако е поставена блиску до извори на силни пречки или несоодветни материјали.

Чекор 1: Изберете ја позицијата за инсталација

Ставете ја антената во релативно отворена внатрешна област и, каде што е практично, блиску до внатрешната површина на куќиштето. Избегнувајте да го ставате директно покрај високофреквентни чипови, компоненти за напојување, извори на топлина или други извори на силни пречки.

Чекор 2: Обезбедете ја антената

Изолирана леплива подлога може да обезбеди едноставен метод за инсталација за компатибилни дизајни. Начинот на монтирање треба да ја одржува антената цврсто поставена и да спречи движење што може да влијае на повторливоста за време на работата на производот.

Чекор 3: Поврзете ја антената

Поврзете го кабелот или пиновите на антената со назначениот интерфејс за FM антена на ПХБ. Залемените врски треба да бидат сигурни и без шорцеви, додека приклучоците од типот на приклучокот треба да имаат доволно механичко задржување.

Чекор 4: Тест прием

По склопувањето, вклучете го уредот и извршете скенирање на FM станицата. Оценете го бројот на станици, јасноста на звукот, бучавата во позадина, стабилноста на сигналот и конзистентноста на приемот на различни локации.

Како купувачите треба да ја изберат вистинската антена?

Само цената не треба да го одредува изборот на антена. За проектите OEM и ODM, тимовите за купување и инженерите треба да ја оценат антената како дел од комплетниот RF систем.

1. Потврдете го опсегот на фреквенција:Проверете дали антената е погодна за целниот опсег на емитување FM.
2. Проверете го достапниот простор:Обезбедете точни димензии на куќиштето и ПХБ пред да ја изберете структурата на антената.
3. Прегледајте го начинот на поврзување:Наведете ја должината на кабелот, дизајнот на терминалот, типот на конекторот или барањата за поврзување со ПХБ.
4. Оценете ја работната средина:Автомобилските, преносливите, внатрешните и надворешните производи може да бараат различни механички и термички размислувања.
5. Размислете за електромагнетни пречки:Идентификувајте ги блиските процесори, прекинувачките напојувања, дисплеите, моторите и другите потенцијални извори на бучава.
6. Побарајте примероци:Тестирајте ја антената во вистинското куќиште и со наменетото коло на FM приемник пред да одобрите масовно производство.
7. Дискутирајте за прилагодување:За волуменски проекти, приспособените димензии на јадрото и параметрите за намотување може да обезбедат подобра интеграција од генеричката антена.

Како се споредува со другите FM антени?

Различни структури на антени служат за различни барања на производот. ПХБ антената може да биде удобна кога ПХБ обезбедува доволно простор, додека телескопската антена може да биде корисна кога е прифатлива изложена антена. Вградениот дизајн со феритно јадро е особено релевантен кога производителите даваат приоритет на скриената инсталација и компактната механичка интеграција.

Најчесто поставувани прашања

1. Која фреквенција поддржува вградената FM радио антена?

Референцираната антена Qianmu е дизајнирана за опсегот на FM емитување од 88–108 MHz. Специфичните барања за фреквенција може да се дискутираат за време на прилагодувањето за различни апликации и пазари.

2. Дали може да се прилагодат димензиите на антената и должината на кабелот?

Да. Приспособувањето може да вклучува големина на јадрото на феритот, параметри на намотување на серпентина, должина на оловото, материјали за иглички и типови на конектори. Овие опции овозможуваат антената подобро да одговара на расположливото куќиште и распоредот на ПХБ.

3. Дали е вградена антена погодна за автомобилски аудио системи?

Да. Вградените дизајни на FM антени може да се интегрираат во аудио системи во автомобилот, Bluetooth радија, мултимедијални главни единици и слична опрема. Автомобилските проекти треба да се оценуваат преку вистинска инсталација и тестирање на RF, бидејќи структурата на возилото и електрониката може да влијаат на приемот.

4. Дали перформансите на антената зависат од распоредот на ПХБ?

Да. На перформансите на приемот влијае не само антената, туку и IC на приемникот, распоредот на ПХБ, заземјувањето, околните компоненти, структурата на куќиштето и електромагнетното опкружување. Се препорачува тестирање на прототипот пред масовно производство.

5. Дали може да се обезбедат примероци пред производството на големо?

Евалуацијата на примерокот е важен дел од приспособениот развој на антената. Купувачите можат да разговараат за барањата за примероци со Qianmu и да ја тестираат антената во предвидениот уред пред да се префрлат на обемно производство.

Зошто да размислите за приспособена FM антена?

За производителите кои развиваат електронски производи со овозможен FM, антената треба да биде избрана како составен дел од системот за RF наместо да се третира како самостоен додаток. Добро усогласениот вграден дизајн може да помогне да се зачува просторот за инсталација, да се одржи чист изглед на куќиштето и да се обезбеди практично решение за автомобилски, преносливи, паметни домови и индустриски FM апликации.

Кианму обезбедува вградени решенија за FM антени со опции за приспособување кои ги покриваат димензиите на јадрото на феритот, намотувањето на серпентина, должината на кабелот, терминалите за поврзување и структурната интеграција. За проектите OEM и ODM, инженерските тимови можат да ги дефинираат нивните барања за фреквенција, расположливиот простор, PCB интерфејсот, работната средина и очекуваните перформанси на прием пред валидацијата на примерокот. Ако развивате нов производ со овозможен FM или барате сигурен партнер за производство на кинеска антена,контактирајте со насда разговарате за вашата апликација, да побарате приспособено решение и да започнете со евалуација на примерокот со Qianmu.
