Како може дигитална фото рамка за антена за WiFi да ги подобри безжичните перформанси и далечинскиот пренос на слика

Кога на паметните рамки за фотографии им е потребна сигурна синхронизација во облакот, брзо ажурирање на сликите и стабилно безжично поврзување, нелиДигитална рамка за фотографии WiFi антенастанува важна хардверска компонента.Кианмуразвива наменски решенија за антена за компактни дигитални фото рамки, помагајќи им на производителите да се справат со слабеењето на сигналот, внатрешните пречки и ограничениот простор за инсталација преку RF дизајн специфичен за апликацијата.

Дигиталната фото рамка зависи од WiFi за функции како што се синхронизација во облак, далечински пренос на фотографии, закажани ажурирања на содржината и управување со уреди базирани на апликации. Сепак, антената работи во компактно куќиште кое содржи екрани, батерии, кола и други компоненти кои можат да влијаат на перформансите на RF. Посебна антена може да се дизајнира околу физичката структура на рамката, работните ленти, конекторот, насочувањето на кабелот и положбата на инсталација. Решението на Qianmu поддржува апликации од 2,4 GHz и 5 GHz, со стандардни спецификации вклучувајќи импеданса од 50Ω, SWR од ≤1,8, засилување од 2–4 dBi и FPC, PCB SMT или конфигурации на надворешни лепило-шипки. Приспособени димензии, конектори, должина на кабли и RF параметри се исто така достапни за различни дизајни на уреди.

Содржина

1. Зошто на дигитална фото рамка и треба посебна антена за WiFi?
2. Како работи антената во паметна рамка за фотографии?
3. Кои спецификации треба да ги оценат купувачите?
4. Каде може да се користат овие антени?
5. Како треба да се инсталира WiFi антена?
6. Како производителите треба да ја изберат вистинската антена?
7. Зошто да размислите за Qianmu за приспособено производство на антена?
8. Најчесто поставувани прашања

Зошто на дигитална фото рамка и треба посебна антена за WiFi?

Паметната дигитална фото рамка е повеќе од дисплеј. Многу модерни модели се поврзуваат со рутери, мобилни апликации, облак платформи или системи за управување со содржина, така што корисниците можат далечински да поставуваат слики и да управуваат со прикажаната содржина. Ова ја прави безжичната комуникација важен дел од целокупното искуство на производот.

Тешкотијата е што рамката за фотографии обично има ограничен внатрешен простор. Екранот, батеријата, главната плоча, звучникот, металните компоненти и другата електроника може да влијаат на перформансите на антената. Универзалната антена може да работи во лабораториски услови, но да се однесува поинаку откако ќе се интегрира во готовиот ограден простор.

Затоа е дизајнирана посветена антена околу вистинската околина на апликацијата. Информациите за производот на Qianmu покажуваат дека неговото решение е оптимизирано за компактни фото рамки од 7-15,6 инчи и за потенцијални пречки предизвикани од екрани, батерии и матични плочи.

• Поддржува стабилно поврзување со облак и далечински пренос на слики.
• Дизајниран за компактни внатрешни простори за инсталација.
• Достапно за безжични апликации од 2,4 GHz и 5 GHz.
• Може да се конфигурира со различни конектори и должини на кабли.

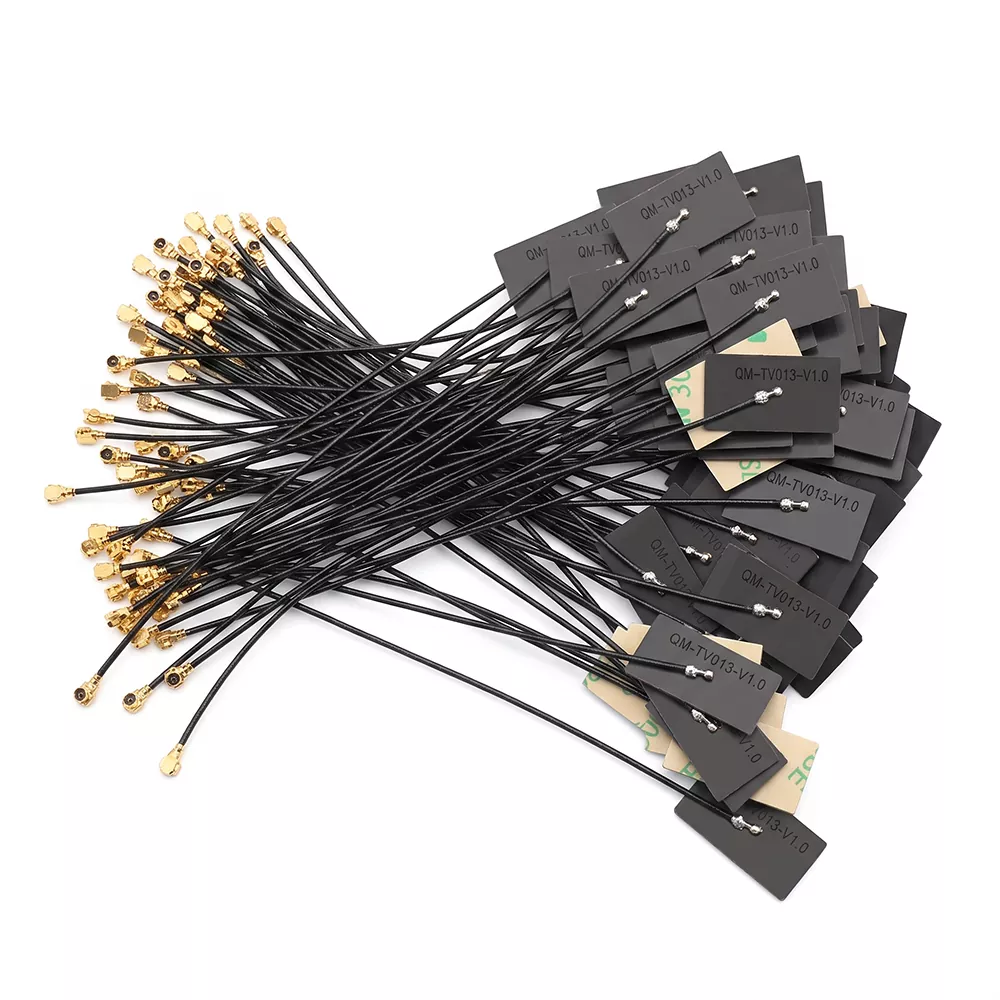

• Поддржува FPC, PCB SMT и надворешни антени со лепливи прачки.

Како работи антената во паметна рамка за фотографии?

Антената врши двонасочна конверзија помеѓу електрични сигнали и електромагнетни бранови. За време на преносот, модулот за WiFi на фото рамката испраќа електричен RF сигнал до антената. Антената го зрачи сигналот низ околниот простор кон безжичен рутер или пристапна точка.

За време на приемот, безжичните сигнали од рутерот се зафаќаат од антената и се претвораат назад во електрични сигнали за обработка од WiFi модулот. Оваа двонасочна комуникација овозможува функции како што се:

1. Далечинско поставување на слики.
2. Синхронизација на фотографии базирана на облак.
3. Ажурирања на содржината на мобилни апликации.
4. Управување со закажано приказ.
5. Контрола на уредот базирана на мрежа.

За инженерите на производи, перформансите на антената не можат да се проценат независно од куќиштето. Локацијата на инсталацијата, растојанието од земјата, насочувањето на каблите, околните материјали и блиските електронски компоненти може да влијаат на практичните перформанси на RF.

Кои спецификации треба да ги оценат купувачите?

Изборот на антена само според изгледот или типот на конекторот може да создаде проблеми за време на тестирањето на прототипот или масовното производство. RF инженерите и куповните тимови треба да го прегледаат опсегот на фреквенција, импедансата, SWR, засилувањето, структурата на антената, спецификацијата на кабелот, конекторот и барањата за животната средина пред да потврдат модел.

Овие параметри секогаш треба да се земат предвид заедно со конечниот комплет и безжичниот модул. Поголемото номинално засилување не значи автоматски подобри перформанси кај секој производ бидејќи ефикасноста и усогласувањето на антената во голема мера зависат од околната структура.

Каде може да се користат овие антени?

Наменската антена може да поддржува различни категории производи за паметни рамки за фотографии. Вообичаеното барање е сигурна безжична комуникација во компактно електронско куќиште.

• Домашни паметни рамки за фотографии:Погоден за производи од 7 инчи, 8 инчи, 10,1 инчи, 12 инчи и 15,6 инчи.
• Облачни рамки со екран на допир:Поддржува производи кои примаат фотографии преку мобилни апликации и облак платформи.
• Комерцијални рамки за прикажување:Применливо за хотелски дисплеи, екрани со информации за гостински куќи, рамки за рекламирање на лоби и производи за корпоративен приказ.
• Преносливи производи за подароци:Корисно за безжични фото рамки на батерии, дизајнирани за потрошувачки и прекугранични пазари за е-трговија.
• Вградена електроника:Може да се интегрира со решенија за матична плоча базирани на платформи како Rockchip, Allwinner и ESP32.

За нестандардни производи, развојот на антената може да се заснова на структурни цртежи, простор за инсталација, барања за интерфејс и безжичен модул што го користи готовиот уред.

Како треба да се инсталира WiFi антена?

Правилната инсталација е од суштинско значење бидејќи дури и технички погодна антена може да доживее деградација на перформансите ако е неправилно поставена во куќиштето.

Чекор 1: Подгответе го просторот за инсталација

Исклучете ја рамката за фотографии и отстранете го задниот капак. Исчистете го предвидениот простор за инсталација и проверете дали има доволно простор за телото на антената и коаксијалниот кабел. Избегнувајте локации каде што металните конструкции може да го попречат патот на RF.

Чекор 2: Поставете ја антената

За FPC антена, поставете ја антената за лепило рамно на соодветна внатрешна површина. Избегнувајте директни пречки од екранот, батеријата, компонентите на главната плоча и другите потенцијални RF пречки. Надворешните антени со лепливи шипки треба да бидат безбедно поставени на нивната одредена точка за монтирање.

Чекор 3: Поврзете се и тестирајте

Поврзете ја антената со WiFi модулот користејќи го правилниот RF конектор. Чувајте го коаксијалниот кабел организиран и избегнувајте непотребни остри свиоци, компресија или заплеткување. По повторното составување на куќиштето, тестирајте го мрежното поврзување, далечинскиот пренос на слики и долготрајното работење.

За масовно производство, производителите треба да следат стандардизиран цртеж за инсталација. Конзистентното позиционирање на антената помага да се намалат разликите помеѓу производните единици.

Како производителите треба да ја изберат вистинската антена?

Тимовите на производи треба да го проценат изборот на антена како дел од целосниот безжичен систем наместо да го третираат како изолирана компонента. Следната листа за проверка може да помогне да се намалат ризиците од прототипот и производството.

1. Потврдете го безжичниот опсег.Определете дали уредот бара работа од 2,4 GHz, 5 GHz или со двоен опсег.
2. Проверете го достапниот простор за инсталација.Измерете ја областа на антената и разгледајте ја позицијата на екранот, батеријата, ПХБ и куќиштето.
3. Поврзете го RF конекторот.Проверете дали модулот бара IPEX4, MHF1, RP-SMA или друг интерфејс.
4. Дефинирајте ги барањата за кабел.Должината и рутата на кабелот треба да се одредат пред да се финализира антената.
5. Оценете ги перформансите на RF во готовиот производ.Тестирањето на прототипот треба да се изврши откако антената ќе се инсталира во вистинското куќиште.
6. Побарајте примероци пред производство на големо.Потврдувањето на примерокот помага да се потврди компатибилноста и го намалува ризикот од проблеми со сигналот од големи размери.
7. Размислете за способноста за прилагодување.Производителот способен за прилагодување на димензиите, засилувањето, конекторите и спецификациите на каблите може подобро да поддржува нестандардни дизајни на производи.

За тимовите за набавки, директната комуникација со производителот на антената може да го поедностави и техничкото појаснување, тестирањето на примерокот, координацијата на производството и последователните промени во дизајнот.

Зошто да размислите за Qianmu за приспособено производство на антена?

Кианму Communication се фокусира на истражување, развој и производство на комуникациски антени, вклучувајќи FPC антени, PCB антени, WiFi антени, Bluetooth антени, 5G антени, GPS антени и приспособени решенија за RF.

За апликации за дигитални фото рамки, Qianmu обезбедува посветен дизајн наместо да се потпира само на генерички конфигурации на антената. Неговите производствени способности поддржуваат приспособување врз основа на димензиите на производот, комуникациските модули, работната фреквенција, позицијата на инсталација, барањата на конекторот и спецификациите на кабелот.

Објавените спецификации на производот на производителот вклучуваат усогласеност со RoHS и REACH, додека помошта за сертификација CE и FCC може да се обезбеди според барањата на проектот. За проектите OEM и ODM, купувачите исто така можат да ги оценат примероците пред да се префрлат на обемно производство.

За дополнителни информации за способностите на антената на Qianmu, истражете гоРешенија за производство на антени Кианмуили прегледајте ги посветенитеСтраница за производи со дигитална рамка за фотографии со WiFi антена.

Најчесто поставувани прашања

Дали може да се приспособат димензиите на антената и конекторот?

Да. Qianmu поддржува прилагодување на димензиите на антената, должината на кабелот, параметрите за засилување и типовите на конектори според структурата на уредот, просторот за инсталација и интерфејсот на модулот за WiFi.

Дали антената поддржува WiFi и 2,4 GHz и 5 GHz?

Стандардната спецификација поддржува 2400–2500 MHz и 5150–5850 MHz. Специфичните конфигурации на опсегот може да се дискутираат според барањата за безжичниот модул и апликацијата.

Кои антени структури се достапни за дигитални фото рамки?

Достапните структури вклучуваат FPC флексибилни антени, PCB SMT антени и надворешни антени со лепливи прачки. Соодветната структура зависи од куќиштето, расположливиот простор, методот на инсталација и RF дизајнот.

Што треба да се тестира пред да се нарача на големо?

Производителите треба да ја тестираат антената во комплетот на готовиот производ и да ја оценат безжичната стабилност, далечинскиот пренос на слики, доверливоста на поврзувањето и перформансите под реални работни услови. Ова помага да се идентификуваат проблемите со интеграцијата пред масовното производство.

Дали антената може да се користи за комерцијални производи со дигитален екран?

Да. Опсегот на апликации вклучува комерцијални паметни рамки за дисплеј, дисплеи за хотели и гости, рамки за рекламирање на лоби, производи за корпоративен екран и други поврзани апликации за дигитални фото рамки.

Заклучок

Сигурната безжична врска е од суштинско значење за модерните паметни рамки за фотографии кои зависат од синхронизацијата во облак и далечинско управување со содржината. Изборот на антена врз основа на фреквенцијата, усогласувањето на RF, просторот за инсталација, конекторот, насочувањето на кабелот и реалните перформанси на куќиштето може да им помогне на производителите да изградат поконзистентен безжичен систем. Ако развивате нова рамка за фотографии, заменувате постоечка антена или планирате производство на OEM/ODM,контактирајте со насда разговарате за димензиите на вашата антена, барањата за фреквенција, конфигурацијата на конекторот, примероците и приспособените потреби за производство со инженерскиот тим на Qianmu.
