Зошто флексибилната антена за слушалки е неопходна за безжични аудио уреди од следната генерација

Како што безжичните слушалки и слушалки стануваат помали, попаметни и побогати со функции, дизајнот на антената игра сè поважна улога во одржувањето на сигурна безжична комуникација.Кианмуго развиваФлексибилна антена за слушалкиза TWS слушалки, безжични слушалки, уреди за спроводливост на коските и други компактни Bluetooth аудио производи, обезбедувајќи флексибилни, ултра тенки и приспособливи решенија за RF за апликации со ограничен простор.

Сигурната антена е неопходна за стабилна Bluetooth комуникација, особено кога безжичните слушалки треба да работат во исклучително компактни и неправилни внатрешни простори. АФлексибилна антена за слушалкикористи флексибилна PI или LCP подлога со прецизна шема на спроводливо зрачење, што овозможува антената да се усогласи со заоблените површини додека одржува доверливи перформанси на RF.

Содржина

• Зошто дизајнот на антената е толку важен во модерните слушалки?
• Што е флексибилна антена за слушалки?
• Како работи флексибилна антена за слушалки?
• Кои се главните предности на флексибилната антена за слушалки?
• Каде може да се користат флексибилни антени за слушалки?
• Кои технички спецификации треба да ги разгледаат купувачите?
• Како се споредува со традиционалните антени?
• Како производителите треба да ја изберат вистинската антена?
• Зошто се важни производството и RF тестирањето?
• Најчесто поставувани прашања
• Заклучок

Зошто дизајнот на антената е толку важен во модерните слушалки?

Безжичните слушалки се потпираат на радиофреквентна комуникација за размена на аудио и контрола на податоци со паметни телефони, таблети, компјутери и други уреди со овозможен Bluetooth. Иако антената зафаќа само мала количина на физички простор, нејзиниот дизајн може да има големо влијание врз безжичните перформанси.

Внатрешната средина на модерните слушалки TWS е особено предизвикувачка. Батериите, звучниците, микрофоните, компонентите за полнење, процесорите, заштитните структури и механичките компоненти се натпреваруваат за ограничен простор. Во исто време, антената работи блиску до човечкото тело, што може да влијае на ширењето на RF и карактеристиките на сигналот.

Традиционалните решенија за антени може да бараат посебен простор за PCB или релативно голема површина за инсталација. Флексибилната антена им дава поголема слобода на инженерите да го постават елементот за зрачење долж закривените внатрешни површини, преградите за батерии, стеблата или другите достапни области.

За производителите кои развиваат компактни Bluetooth производи, изборот на антена затоа треба да се земе предвид во раните фази на механички и RF дизајн, наместо да се третира како конечна компонента за склопување.

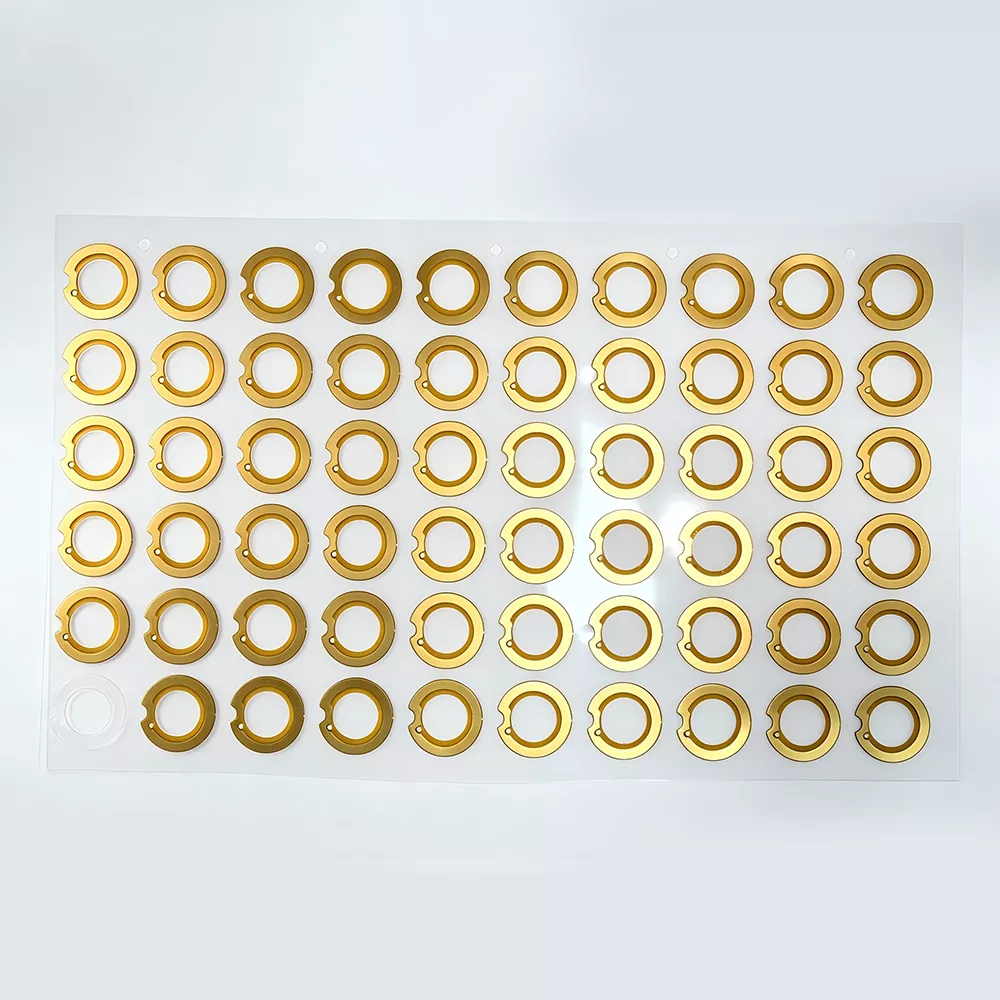

Што е флексибилна антена за слушалки?

A Флексибилна антена за слушалкие минијатурна RF антена дизајнирана за компактни безжични аудио уреди. Генерално користи флексибилен PI или LCP супстрат со проводен модел на зрачење формиран преку прецизни процеси на производство и офорт.

За разлика од крутите PCB антени, флексибилната структура може да се свиткува и да одговара на закривени или неправилни површини. Ова го прави особено погоден за производи каде што расположливата празнина на антената е тесна, заоблена или тешко се сместува со конвенционалните крути компоненти.

Флексибилните антени за слушалки вообичаено се дизајнирани за опсегот Bluetooth ISM од 2,4 GHz и можат да поддржуваат модерни Bluetooth апликации. Во зависност од проектот, производителите можат да ги приспособат димензиите на антената, подлогата, должината на доводот, конфигурацијата на терминалот и начинот на инсталација за да одговараат на архитектурата на производот.

Оваа флексибилност на дизајнот ги прави антените базирани на FPC особено привлечни за TWS слушалки за уши, безжични слушалки, слушалки со спроводливост на коските, уреди со лента за вратот и други компактни безжични производи.

Како работи флексибилна антена за слушалки?

Принципот на работа на флексибилната антена за слушалки се заснова на претворање на електрични RF сигнали во електромагнетни бранови и примање електромагнетна енергија од околината.

1. Чипсетот Bluetooth генерира електричен сигнал со висока фреквенција.
2. RF сигналот патува низ патеката за пренос кон антената.
3. Шемата на спроводливо зрачење го претвора електричниот сигнал во електромагнетна енергија.
4. Антената го зрачи сигналот во околината.
5. За време на приемот, антената снима електромагнетни сигнали што се пренесуваат од спарениот Bluetooth уред.
6. Примената RF енергија се претвора во електричен сигнал и се пренесува на Bluetooth комуникацискиот модул.

Бидејќи слушалките и слушалките се носат блиску до човечкото тело, усогласувањето на антената, заземјувањето и позиционирањето се особено важни. Човечкото тело, батеријата, металните компоненти и материјалите за куќиште можат да влијаат на карактеристиките на импедансата и зрачењето на антената.

Затоа е неопходно правилното подесување на RF. Добро дизајнираната антена треба да се процени во внатрешноста на конкретното куќиште на производот наместо да се тестира само како изолирана компонента. Ова им помага на инженерите да ги идентификуваат ефектите на детонирање и да ја оптимизираат конечната безжична изведба.

Кои се главните предности на флексибилната антена за слушалки?

Ултра-тенка конструкција

Просторот е еден од најголемите предизвици во развојот на TWS слушалки. Флексибилната конструкција на FPC антена им овозможува на производителите да интегрираат RF компонента во тесни простори без да зафаќаат прекумерен механички волумен.

Во зависност од конфигурацијата, флексибилната дебелина на антената може да биде достапна во приближно 0,12–0,30 mm, со вообичаени опции вклучувајќи 0,15 mm, 0,20 mm и 0,25 mm. Ова им помага на дизајнерите на производи да го оптимизираат вредниот внатрешен простор.

Одлична флексибилност

Флексибилната подлога овозможува антената да ги следи закривените и неправилни внатрешни површини. Ова е особено корисно кога конвенционалната цврста антена не може да се вклопи во достапната структура.

За производите изложени на постојано свиткување или механичко движење, уште една важна грижа е издржливоста на свиткување. Правилниот избор на подлогата и дизајнот на лепилото може да ја подобрат механичката сигурност при долготрајна употреба.

Стабилни Bluetooth RF перформанси

Перформансите на антената зависат од повеќе од самиот елемент на зрачење. Дизајнот на доводната точка, заземјувањето, усогласувањето на импедансата, положбата на инсталација и блиските компоненти може да влијаат на карактеристиките на RF.

Поради оваа причина, професионален добавувач на антени треба да може да обезбеди поддршка за дизајн на RF и препораки за подесување наместо едноставно да снабдува стандардна антена.

Лесно склопување

Флексибилните антени може да се испорачуваат со леплива подлога отпорна на топлина, што ќе им овозможи да се прицврстат директно на предвидената внатрешна површина. Ова може да ја намали потребата за дополнителни механички структури за фиксирање и да го поедностави склопувањето.

Висока способност за приспособување

Различни куќишта за слушалки бараат различни геометрии на антената. Прилагоденото решение може да прими варијации во:

• Контури и димензии на антената
• Работна фреквенција
• Должина на олово
• Тип на конектор и терминал
• PI или LCP супстрат
• Локација за инсталација
• Радиус на свиткување
• Структура на домување на производот

Каде може да се користат флексибилни антени за слушалки?

Иако технологијата е силно поврзана со слушалките TWS, флексибилните антени можат да поддржат многу поширок опсег на компактни безжични аудио производи.

Кои технички спецификации треба да ги разгледаат купувачите?

Кога набавувате флексибилна антена од кинески производител или добавувач, купувачите треба да ги проценат и електричните и механичките спецификации. Антената што одговара на расположливиот простор сè уште може да бара RF подесување откако ќе се инсталира во готовиот производ.

Овие вредности треба да се третираат како референтни спецификации. Конечните перформанси зависат од дизајнот на антената, распоредот на ПХБ, структурата на заземјувањето, материјалот на куќиштето, позицијата на инсталација и целокупната RF архитектура.

Како се споредува со традиционалните антени?

Производителите генерално имаат неколку антени технологии кои треба да ги разгледаат, вклучувајќи пружински антени, крути PCB антени и флексибилни FPC антени. Најсоодветната опција зависи од архитектурата на производот, достапниот простор, целните трошоци, барањата за RF и очекуваниот обем на производство.

За слушалки со неправилни структури на куќиштето или екстремно ограничен внатрешен простор, флексибилната конструкција на FPC може да обезбеди значителна предност во механичката интеграција. Тоа им овозможува на дизајнерите на антени да работат околу постоечките компоненти наместо да бараат од целата структура на производот да се смести цврста антена.

Како производителите треба да ја изберат вистинската антена?

Изборот на антена за слушалки треба да започне со готовиот производ наместо со генерички каталог на антени. Следниве фактори можат да им помогнат на производителите да донесат посигурна одлука.

1. Измерете го достапниот простор.Обезбедете точни информации за должината, ширината, висината, кривините и околните компоненти на шуплината на антената.
2. Дефинирајте ги барањата за RF.Потврдете го опсегот на фреквенција Bluetooth, очекуваното растојание за комуникација, барањата за импеданса и локацијата на антената.
3. Размислете за материјали за домување.Пластиката, металот, батериите, заштитните компоненти и другите спроводливи структури можат да влијаат на перформансите на RF.
4. Оценете ги механичките барања.Производите изложени на вибрации, движења или постојано свиткување бараат соодветна флексибилност и перформанси за прицврстување.
5. Побарајте прототип примероци.Тестирањето на антената во внатрешноста на вистинското куќиште дава позначајни резултати од независното оценување на антената.
6. Прегледајте ги производствените способности.За проекти за масовно производство, проценете ја конзистентноста на квалитетот, RF тестирањето, прилагодувањето, документацијата и способноста за испорака.

Обезбедувањето точни 2D или 3D цртежи на производи во фазата на развој му овозможува на производителот на антената поефикасно да го оптимизира дизајнот. Потврдувањето на прототипот потоа може да помогне да се намали ризикот од откривање на проблеми со RF по започнувањето на алатките и масовното производство.

Зошто се важни производството и RF тестирањето?

Перформансите на антената многу зависат од конзистентноста на производството. Мали варијации во димензиите, проводните модели, позиционирањето на конекторот, поставувањето на лепилото или карактеристиките на подлогата може да влијаат на конечниот резултат на RF.

Затоа, искусен производител на антена треба да обезбеди повеќе од физичка компонента. RF инженерството, развојот на примерокот, совпаѓањето на импедансата, подесувањето, производната инспекција и техничката документација, сите можат да придонесат за попредвидлив процес на развој на производот.

Професионалното RF тестирање може да вклучи верификација на перформансите во анехоична комора, тестирање на животната средина, температурен циклус, тестови за механичко свиткување и други процедури за контрола на квалитетот во согласност со барањата за апликација.

За меѓународните набавки важна е и документацијата и обезбедувањето квалитет. Во зависност од проектот, на купувачите можеби ќе им треба документација за усогласеност со материјалот, извештаи за инспекција, информации за пакување, комерцијални документи и друга поддршка поврзана со извозот.

Најчесто поставувани прашања

П1: Што е флексибилна антена за слушалки?

Флексибилна антена за слушалки е тенка, свитлива RF антена дизајнирана за компактни безжични аудио производи како што се слушалките TWS, слушалки со Bluetooth, слушалки со спроводливост на коските и безжични слушалки. Неговата флексибилна подлога му овозможува да се усогласи со заоблените внатрешни површини.

П2: Дали флексибилната антена за слушалки може да поддржува Bluetooth 5.3?

Да. Правилно дизајнираната антена од 2,4 GHz може да се користи со Bluetooth 5.3 апликации кога распоредот на RF, усогласувањето на импедансата, заземјувањето и условите за инсталација се правилно имплементирани.

П3: Дали може да се прилагодат димензиите на антената?

Да. Флексибилните антени може да се прилагодат според внатрешниот простор и механичката структура на производот. Параметрите како што се должината, ширината, обликот, дебелината, должината на доводот, конфигурацијата на конекторот и начинот на инсталација може да се прилагодат според барањата на проектот.

П4: Кои материјали за подлогата се најчесто достапни?

PI и LCP се најчесто користени флексибилни материјали за подлогата на антената. Соодветниот материјал зависи од потребните карактеристики на RF, механичка флексибилност, температурни услови, барања за доверливост и целни трошоци за производство.

П5: Дали флексибилната антена може да користи леплива подлога?

Да. Лепливата подлога може да ја поедностави инсталацијата со тоа што ќе дозволи антената да се фиксира директно на предвидената внатрешна површина. Типот на лепилото треба да се избере според работната температура, материјалот на куќиштето, процесот на склопување и очекуваните услови за сервисирање.

П6: Кои информации треба да ги дадат купувачите кога бараат приспособена антена?

Идеално, купувачите треба да обезбедат цртежи на производи, достапен простор на антената, информации за распоредот на ПХБ, целен фреквентен опсег, барања за конектори, материјал за куќиште, позиција за инсталација, механички барања и очекувана околина за апликација. Оваа информација му помага на производителот да развие посоодветно решение за антена.

П7: Зошто треба да се тестираат перформансите на антената во финалниот производ?

Антената не работи независно. Батериите, ПХБ, металните компоненти, пластичното куќиште, конструкциите за заземјување и човечкото тело можат да влијаат на перформансите на RF. Затоа, тестирањето на антената во конечниот ограден простор обезбедува пореална проценка на стабилноста на врската и севкупните безжични перформанси.

Заклучок

Зголемената побарувачка за помали и поинтелигентни безжични аудио производи создава сè покомплексни предизвици за интегрирање на антената. АФлексибилна антена за слушалкинуди ефективно решение со комбинирање на компактни димензии, механичка флексибилност, приспособлива геометрија и доверливи Bluetooth RF перформанси. За слушалките TWS, слушалките со спроводливост на коските, уредите со лента за вратот и другите компактни безжични производи, технологијата на флексибилна антена може да обезбеди поголема слобода на дизајнот додека им помага на производителите да ги надминат преполните внатрешни структури.

За компаниите кои набавуваат приспособено решение за антена, партнерството со искусен производител може да го поедностави развојот на прототипот, подесувањето на RF, тестирањето и масовното производство. Ако развивате нови безжични слушалки, слушалки TWS или аудио производ со Bluetooth и ви треба антена што одговара на вашите специфични механички и RF барања,контактирајте со насда разговарате за вашите цртежи, технички спецификации, барања за прилагодување, примероци и планови за производство со инженерскиот тим на антената Qianmu.
