Кианмуго развиваВградена FM радио антеназа производители на кои им е потребен сигурен FM прием во компактни електронски производи. Дизајниран околу практични барања за интеграција, ова внатрешно решение за антена може да им помогне на аудио уредите да постигнат стабилни радио перформанси додека заштедува простор за инсталација и одржува чист надворешен дизајн.
FM радиото останува важна карактеристика во многу автомобилски аудио системи, преносни радија, Bluetooth звучници, паметни аудио производи и електроника за широка потрошувачка. Сепак, додавањето FM прием на компактен уред бара повеќе од едноставно поврзување на антена со ресиверот. Димензиите на антената, феритниот материјал, намотката на серпентина, локацијата на инсталацијата, насочувањето на кабелот и околните електронски компоненти може да влијаат на квалитетот на приемот. Вградената FM радио антена им обезбедува на производителите компактна алтернатива на традиционалните надворешни антени. Оваа статија го објаснува неговиот принцип на работа, предностите на дизајнот, вредноста на апликацијата, клучните размислувања за купување и практичните методи на интеграција.
Содржина
Што треба да знаат производителите за вградените FM антени?
Како е дизајнирана вградената FM радио антена?
Зошто е важен дизајнот на внатрешната антена?
Кои производи можат да користат вградена FM антена?
Кои фактори влијаат на перформансите на FM приемот?
Кои спецификации треба да ги споредат купувачите?
Како инженерите можат да ја интегрираат антената во производ?
Што треба да барате во добавувач на FM антена?
Најчесто поставувани прашања за вградената FM радио антена
Дали е вградена FM радио антена соодветна за вашиот производ?
Што треба да знаат производителите за вградените FM антени?

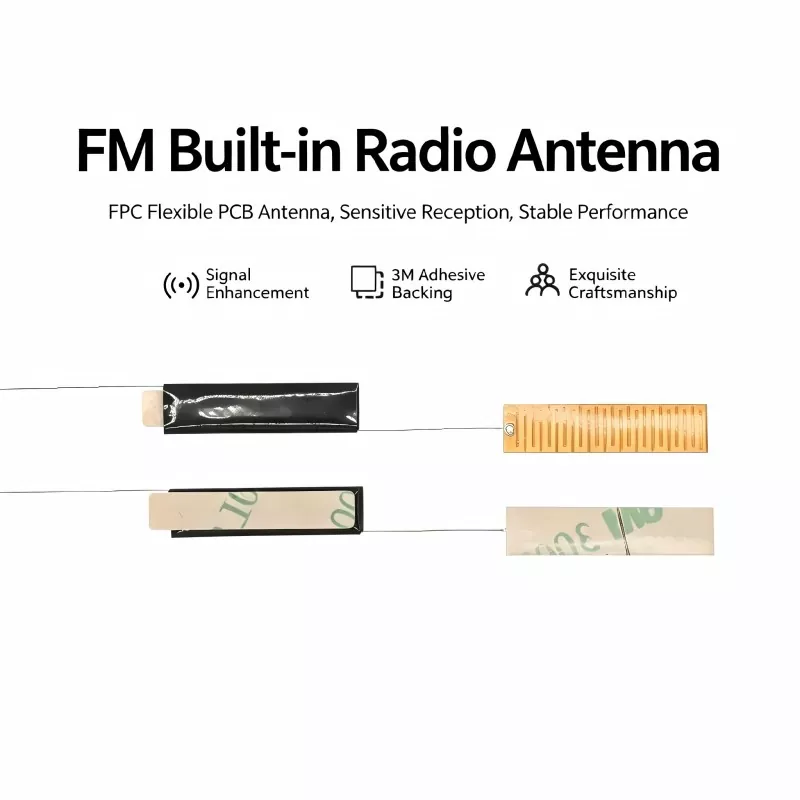

Вградената FM антена е внатрешна компонента за прием дизајнирана да снима FM емитувани сигнали без да бара конвенционална надворешна телескопска антена. Тој е инсталиран во куќиштето на производот и е поврзан со колото на FM-приемникот преку кабел, игла или друг електричен интерфејс.
За многу комерцијални производи, внатрешната инсталација нуди важна рамнотежа помеѓу функционалноста на RF и индустрискиот дизајн. Наместо да дозволат антената да се протега надвор од куќиштето, производителите можат да ја постават компонентата за примање внатре во достапниот простор.
Конструкцијата со феритно јадро најчесто се користи за компактни апликации за примање FM. Феритниот материјал помага да се концентрира магнетниот флукс околу серпентина, додека проводникот на раната ја претвора електромагнетната енергија во електричен сигнал што може да се обработи од колото за примање.
Затоа, антената станува дел од целокупниот RF систем наместо изолиран додаток. Неговите перформанси зависат и од неговите сопствени електрични карактеристики и од околината во која работи.
Како е дизајнирана вградената FM радио антена?
Дизајнот на внатрешната FM антена обично започнува со целниот фреквентен опсег и достапниот простор за инсталација. Инженерите потоа ги одредуваат соодветните димензии на феритот, структурата на намотување, спецификациите на жиците, начинот на поврзување и механичката конфигурација.
Феритно јадро
Јадрото на феритот е важен дел од структурата на магнетното примање. Нејзините материјални карактеристики и физички димензии влијаат на тоа колку ефикасно комуницира антената со околното електромагнетно поле.
Прецизен калем
Бакарната жица се намотува околу јадрото на феритот според дефинираните електрични барања. Конзистентноста на намотувањето е важна бидејќи варијациите можат да влијаат на електричните карактеристики на одделните единици на антената.
Структура на поврзување
Во зависност од уредот-домаќин, антената може да користи различни конфигурации на кабел, игла или конектор. Соодветната структура за поврзување го поедноставува склопувањето и ги намалува непотребните модификации на ПХБ на купувачот.
Механичка конфигурација
Димензиите мора да се земат предвид во раната фаза на дизајнирање. Антената што добро функционира електрично може да биде сè уште несоодветна ако не може да се вклопи во предвидениот ограден простор или се меша со други компоненти.
Зошто е важен дизајнот на внатрешната антена?
Современите електронски уреди стануваат сè помали додека инкорпорираат повеќе функции. Ова создава предизвикувачка средина за RF компонентите бидејќи вреден внатрешен простор го делат батериите, ПХБ, звучниците, процесорите, струјните кола и механичките структури.
Правилно дизајнираната внатрешна антена може да понуди неколку практични придобивки:
- Оптимизација на просторот:Антената е инсталирана внатре во производот наместо да бара надворешен простор за монтирање.
- Подобрен изглед на производот:Не е потребна долга телескопска антена за секојдневна работа.
- Механичка заштита:Внатрешното поставување ја намалува изложеноста на случајно свиткување или физички удар.
- Флексибилна интеграција:Прилагодените димензии можат да примат различни распореди на куќиштето.
- Конзистентно склопување:Дефинираната внатрешна позиција за монтирање може да поддржи стандардизирано производство.
- Разновидност на апликацијата:Истиот основен концепт на антена може да се прилагоди на различни електронски производи.
Овие предности се особено релевантни за производителите кои сакаат да комбинираат FM радио со модерни безжични и дигитални функции во компактно куќиште.
Кои производи можат да користат вградена FM антена?
Опсегот на апликации е поширок од традиционалните самостојни радија. Сè додека електронскиот систем вклучува функција за примање FM и обезбедува соодветна средина за инсталација, може да се земе предвид внатрешна антена.
| Апликација | Типично барање | Предност на внатрешната антена |
|---|---|---|
| Аудио за автомобил | Стабилен FM прием во компактна контролна единица | Скриена инсталација |
| Bluetooth звучници | FM функција во комбинација со безжичен звук | Вселенски ефикасен дизајн |
| Преносливи радија | Компактно куќиште и преносливо работење | Намалени надворешни компоненти |
| Будилници | Интегрирана функција FM радио | Чист изглед на производот |
| Паметна аудио опрема | Повеќе функции во едно куќиште | Флексибилно внатрешно поставување |
| Специјализирани ресивери | RF интеграција специфична за апликација | Прилагодлива конфигурација |
Кои фактори влијаат на перформансите на FM приемот?
Изборот на антена со правилна номинална фреквенција е само првиот чекор. На перформансите во реалниот свет може да влијаат неколку дополнителни фактори.
1. Локација за инсталација
Антената треба да биде поставена таму каде што може ефективно да го прима RF сигналот. Инсталирањето покрај големи спроводливи компоненти или кола со висок шум може да ги намали практичните перформанси.
2. Распоред на ПХБ
ПХБ може да влијае на електромагнетното опкружување на антената. Инженерите треба да го земат предвид растојанието помеѓу антената и процесорите, прекинувачките напојувања, интерфејсите со голема брзина и другите потенцијални извори на пречки.
3. Материјал за куќиште
Пластичните и непроводните куќишта генерално обезбедуваат различна RF средина од металните куќишта. Затоа, конечното куќиште треба да биде вклучено во тестирањето на прототипот.
4. Рутирање на кабли
Доводот на антената треба внимателно да се насочува и да се чува подалеку од непотребни извори на електрична бучава. Конзистентното насочување на каблите исто така може да помогне во одржувањето на повторливи производствени перформанси.
5. Чувствителност на ресиверот
Антената не може да компензира за секое ограничување во колото за примање. Карактеристиките на антената и перформансите на приемникот треба да се оценуваат заедно за време на развојот на производот.
Кои спецификации треба да ги споредат купувачите?
Кога набавувате FM антена, тимовите за купување треба да создадат лист со технички спецификации пред да побараат понуди. Ова ја прави споредбата на добавувачите позначајна и го намалува ризикот од избор на компонента само врз основа на цената.
| Спецификација | Препорачана евалуација | Важност на купувањето |
|---|---|---|
| Опсег на фреквенција | Потврдете ја компатибилноста со бараниот опсег на FM | Суштински |
| Феритен материјал | Оценете го материјалот и конзистентноста | Високо |
| Намотување на калем | Проверете ја точноста и повторливоста на ликвидацијата | Високо |
| Димензии | Одговарајте на достапниот внатрешен простор | Суштински |
| Должина на олово | Потврдете ги барањата за ПХБ и склопување | Средно |
| Конектор | Проверете ја електричната и механичката компатибилност | Високо |
| Температурен опсег | Усогласувајте со работната средина | Средно до високо |
| Прилагодување | Определете дали се поддржани OEM спецификациите | Високо |
За обемното производство, купувачите треба да ги земат предвид и процедурите за одобрување на примероци, дојдовна инспекција, конзистентност на производството, пакување, времетраење и техничка поддршка.
Како инженерите можат да ја интегрираат антената во производ?
Успешниот процес на интеграција на антената треба да започне пред да се замрзне конечниот затворен простор. Раната координација помеѓу добавувачот на антената, инженерот за ПХБ, машинскиот инженер и производителот на производот може да спречи скапи редизајн.
- Дефинирајте го условот за RF:Воспоставете го целниот опсег на фреквенција FM и архитектурата на приемникот.
- Резервирајте простор за инсталација:Идентификувајте ја локацијата на антената пред да го завршите механичкиот распоред.
- Обезбедете цртежи:Споделете ги достапните димензии и барањата за поврзување со производителот на антената.
- Развијте примероци:Оценете ги приспособените прототипови на антени во наменетиот производ.
- Тестирајте го комплетното склопување:Измерете го приемот при реални работни услови.
- Финализирајте ги производствените спецификации:Димензии на бравата, параметри на намотување, кабли, конектори и критериуми за проверка.
Тестирањето на прототипот е особено важно бидејќи перформансите на антената измерени надвор од производот може да не претставуваат перформанси откако антената ќе се инсталира во крајното куќиште.
Што треба да барате во добавувач на FM антена?
Соодветен снабдувач треба да може да обезбеди повеќе од каталошка компонента. За проектите OEM и ODM, техничката комуникација и способноста за прилагодување може да бидат подеднакво важни како и основната спецификација на антената.
Кога оценувате производител или добавувач на кинеска антена, земете го предвид следново:
- Искусете го производството на FM и други компоненти на RF антена.
- Способност за прилагодување на димензиите на јадрото на феритот и структурите за намотување.
- Стабилна контрола на намотување на серпентина и склопување на компоненти.
- Способност за приспособување на кабли, пинови и конектори.
- Развој на примерок пред масовно производство.
- Јасни технички цртежи и спецификации на производот.
- Процедури за проверка на квалитетот на производните серии.
- Одговорна комуникација за време на развојот на производот.
Кианму се фокусира на развој и производство на антени за различни електронски апликации. Неговиот приспособен пристап им овозможува на клиентите да разговараат за барањата за фреквенција, димензиите на инсталацијата, методите за поврзување и другите параметри специфични за проектот пред да го финализираат производното решение.
Најчесто поставувани прашања за вградената FM радио антена
Може ли вградената FM радио антена да замени надворешна телескопска антена?
За многу компактни електронски производи, може да се користи внатрешна антена наместо традиционална телескопска антена. Сепак, конечниот избор зависи од дизајнот на ресиверот, структурата на производот, достапниот простор за инсталација и потребните перформанси за прием.
Кој фреквентен опсег на FM обично е поддржан?
Многу комерцијални FM радио апликации работат во опсег од 88–108 MHz. Точниот дизајн на антената треба да се совпадне со потребниот опсег на фреквенција и коло за примање.
Може ли антената да се прилагоди за мало куќиште?
Да. Приспособувањето може да одговори на димензиите на феритот, структурата на серпентина, должината на оловото, конфигурацијата на терминалот и другите механички барања. Тестирањето на прототипот се препорачува кога просторот за инсталација е многу ограничен.
Дали поставувањето на антената влијае на приемот на радио?
Да. Поставувањето може да има значаен ефект. Блиските метални компоненти, кола за напојување, процесори, траги од ПХБ, батерии и кабли може да ја променат електромагнетната средина околу антената.
Дали треба да се тестира антена во готовиот производ?
Да. Тестирањето на антената во внатрешноста на вистинското куќиште обезбедува пореални информации за перформансите на конечниот прием отколку тестирањето на антената како независна компонента.
Зошто да изберете приспособена антена наместо стандарден модел?
Прилагоден модел може да се дизајнира околу специфичните димензии, интерфејсот на приемникот, локацијата за инсталација и механичките ограничувања на производот. Ова може да ја олесни интеграцијата и да ја намали потребата за структурни модификации.
Дали е вградена FM радио антена соодветна за вашиот производ?
За современите електронски производи каде просторот, изгледот, доверливоста и функционалноста на RF мора да коегзистираат, вградената антена може да обезбеди практична алтернатива на конвенционалните надворешни дизајни. Неговиот успех зависи од целосниот инженерски процес, вклучувајќи избор на ферити, намотување на серпентина, барања за фреквенција, дизајн на ПХБ, позиција на инсталација, структура на куќиштето и тестирање на финалниот производ.
Кианму обезбедува приспособени решенија за вградена FM радио антена за производители кои развиваат аудио опрема, автомобилска електроника, преносни радија, Bluetooth звучници и други уреди со овозможен FM. Ако имате специфичен опсег на фреквенција, големина на куќиштето, барање за кабел или интерфејс на приемникот,контактирајте со насда разговарате за вашиот проект и да развиете конфигурација на антена што одговара на барањата на вашиот производ.
