NB-IoT антена

Постојат три главни типа на IoT антени достапни на пазарот: вградени антени за лепенка, антени за вшмукување на возилото и надворешни водоотпорни антени монтирани на завртки.

Антената NB-IoT прикажана во овој напис припаѓа на категоријата надворешни водоотпорни антени монтирани на завртки. Специјално е дизајниран за индустриски електрични контролни кабинети, надворешни интегрирани кутии за опрема и општински IoT терминали.

Надворешната NB антена на кабинетот Qianmu Communication поддржува NB-IoT со целосен опсег од 700 MHz до 960 MHz и е компатибилна со теснопојасните мрежи на трите главни оператори: China Mobile, China Unicom и China Telecom. Достапен е со две вообичаени големини на завртки, M12 и M16, што одговараат на стандардите за дупки за инсталација на повеќето домашни и увезени индустриски кабинети.

Што е надворешна антена за NB-IoT кабинети

Надворешната антена на кабинетот NB-IoT е водоотпорна RF антена поставена на завртка, дизајнирана за индустриска IoT опрема. Надворешно е инсталиран на кабинети за опрема за да обезбеди стабилен безжичен пренос на сигнал за терминалите NB-IoT во надворешни и индустриски средини.

Принцип на работа

Многу клиенти погрешно веруваат дека антената е само метален осцилатор и дека водоотпорното куќиште нема влијание врз перформансите на сигналот. Всушност, структурниот дизајн на надворешната антена на кабинетот NB-IoT директно влијае на стабилноста на надворешната комуникација на долги растојанија. Работните перформанси може да се тестираат и проверат преку векторски мрежни анализатори и заштитени анехоични комори.

1. Нискофреквентна резонантна структура на осцилатор

NB-IoT работи во нискофреквентниот комуникациски опсег од 700–960 MHz, кој има подолги бранови должини и повисоки барања за должина на осцилаторот и усогласување на земјата. Антената користи сегментирани бакарни зрачни елементи внатре, прецизно одговарајќи на теснопојасната нискофреквентна резонанца и избегнувајќи го поместувањето на резонансата и зголемувањето на стоечките бранови кои се наоѓаат во обичните кратки антени.

2. Структура на радијација изолирана од кабинетот

Антената е инсталирана надвор од кабинетот. Металната завртка се користи за прицврстување и заземјување, додека осцилаторот одржува безбедно изолационо растојание од металниот лим. Ова ја избегнува заштитата и апсорпцијата на RF сигналот предизвикана од металното куќиште.

За истата спецификација, вградената антена инсталирана во метален кабинет може да доживее слабеење од 6–9 dB, додека надворешната NB-IoT антена има вкупно слабеење од само 1–2 dB.

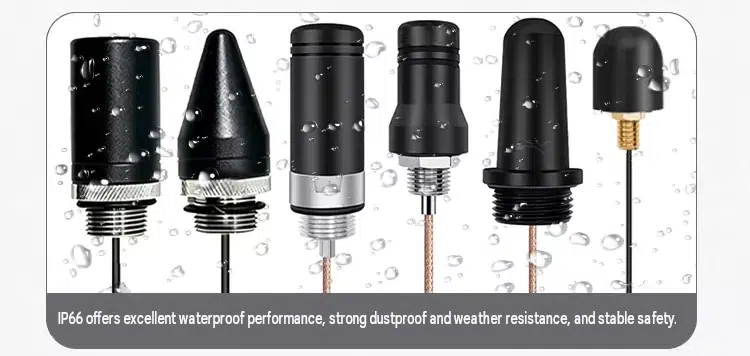

3. Повеќеслојна запечатена водоотпорна структура

Антената усвојува задна водоотпорна силиконска заптивка, водоотпорен гумен прстен со навој и жичана структура со калап со вбризгување за да обезбеди три слоја заштита. Дождовницата и кондензацијата не можат да навлезат во кабинетот по должината на кабелот. Коаксијалниот кабел од 50Ω одржува стабилен пренос на RF сигнал и го спречува поместувањето на импедансата предизвикано од промените на надворешната температура.

4. Структура за сузбивање на бучава

Основата на антената додава прстен за спојување за заземјување за да го филтрира електромагнетниот шум генериран од напојувањата, PLC и релеите во внатрешноста на кабинетот, да ги намали нивоата на бучава и да ја подобри стапката на успех на пристапот до базната станица на IoT терминалот.

Компатибилна опрема

Антената NB-IoT е дизајнирана за IoT терминали кои бараат заштита на металниот кабинет и долгорочно работење на отворено. Погоден е за цивилни, комерцијални и индустриски уреди:

1. Кабинети за водомери со паметен далечински пренос

Општинска опрема за вода и гас, кутии за собирање гас, кабинети за следење и контрола на притисокот на цевководот и онлајн опрема за следење на квалитетот на водата.

2. Паметна моќност и опрема за индустриска контрола

Кабинети за собирање енергија на отворено, терминали за следење на нисконапонска дистрибуција, интегрирани контролни кабинети за складирање на фотонапонска енергија и концентратори за броила на електрична енергија.

3. Опрема за безбедност на паметен град

Кутии за следење на прашина на патиштата, станици за следење на животната средина и времето, контролни кабинети за бариера за паркирање и паметни контролери за надворешни улични светилки.

4. Терминали за индустриска автоматизација

Контролни кутии за стекнување податоци од фабричка работилница, терминали за позиционирање на логистиката на складиштето и кабинети за безжичен аларм со дефект на опремата.

5. Земјоделска IoT опрема

Кабинети за следење на почвата на терен, кабинети за контрола на квалитетот на водата за аквакултура и интегрирана опрема за мониторинг на животната средина на стаклена градина.

Табела со детални технички параметри

Заеднички ЧПП дел

П1: Дали може да се сменат должината на кабелот и конекторот на надворешната NB-IoT антена?

О: Да. Стандардните модели поддржуваат должина на коаксијални кабли од 1,5 m до 10 m. Конектори како што се SMA, IPEX и N може да се заменат според барањата. Масовните нарачки поддржуваат и приспособени бои на школка и печатење на LOGO со свилен екран.

П2: Дали оваа надворешна NB антена е компатибилна со China Mobile, China Unicom и NB картички на China Telecom во исто време?

О: Да. Антената го покрива целиот фреквентен опсег од 700–960 MHz NB-IoT и е компатибилна со NB мрежите на трите главни оператори. Нема потреба да купувате посебни верзии за различни фреквенциски опсези.

П3: Дали свиткувањето на жиците ќе влијае на сигналот на антената кога внатрешниот простор на кабинетот е ограничен?

О: Кабелот може нежно да се свитка со голем радиус на свиткување, но треба да се избегнува свиткување од 90 степени и повеќекратно превиткување. За време на инсталацијата, држете го кабелот колку што е можно исправен и подалеку од извори на пречки, како што се напојување и конвертори на фреквенција за да спречите значително слабеење на сигналот.

П4: Дали металната навртка на антената е склона кон 'рѓа при долготрајна употреба во околини за прскање сол на крајбрежјето?

О: Не. Навртката за заклучување на антената е направена од пасивирана алуминиумска легура против 'рѓа и поминала 48-часовен тест за прскање со сол. Не е подложен на 'рѓа или заглавување при долготрајна употреба на отворено во крајбрежните области. За висококорозивни средини, може да се консултираат инженери за приспособени антикорозивни решенија.
