Антена со флексибилно печатено коло (FPC)

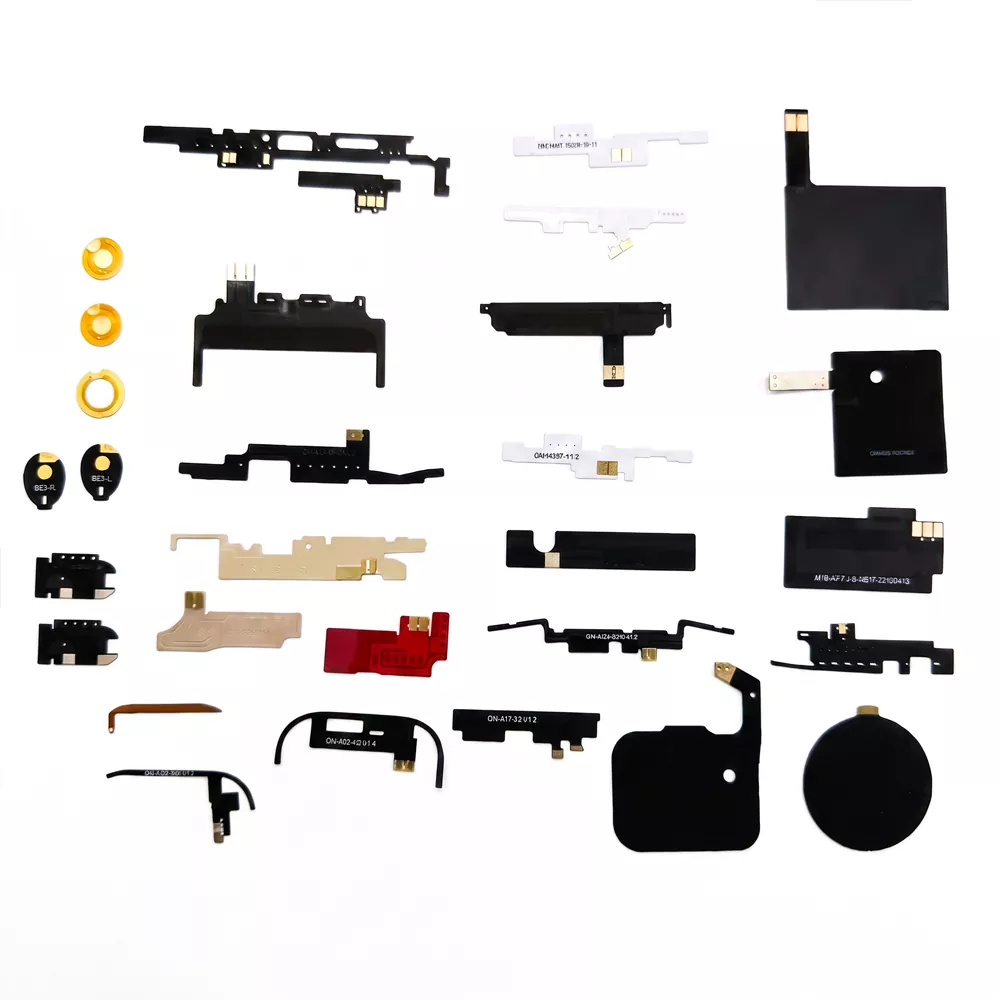

Што е FPC антена?

FPC антена, или Flexible Printed Circuit Antenna (FPC), користи флексибилни PI и PET филмови како своја подлога и се произведува со офорт и печатење за да се создадат кола за антена. Се одликува со лесни, тенки, флексибилни и свитливи карактеристики, овозможувајќи му да одговара на заоблените површини. Неговата дебелина се движи од 0,03 до 0,2 mm, а неговата тежина е помала од 1 грам. Антената може да пренесува и прима безжични сигнали и е компатибилна со протоколи вклучувајќи WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT и LoRa, покривајќи ги фреквенциските опсези од 2,4 GHz, 5 GHz и 5,8 GHz. Qianmu Communications е професионален производител на FPC антени со долгогодишно длабоко искуство во индустријата. Опремени сме со три микробранови анехоични комори и имаме повеќе од десет посветен персонал за истражување и развој, што ни овозможува да обезбедиме едношалтерски услуги - од дизајнирање решенија за антена до масовно производство.

Клучна продажна точка

Ултра тенок и флексибилен, слободен во просторот.

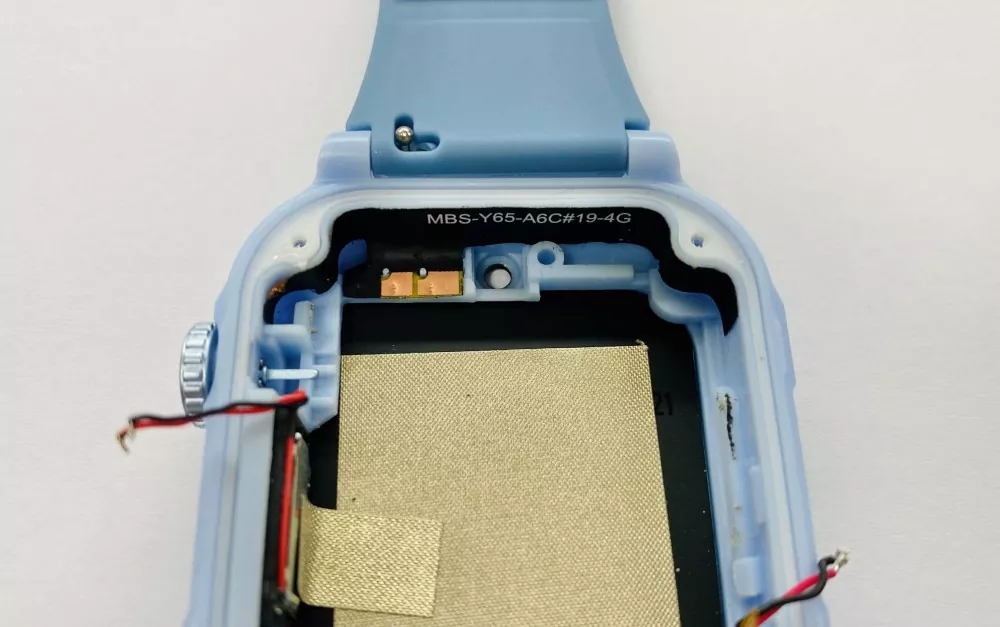

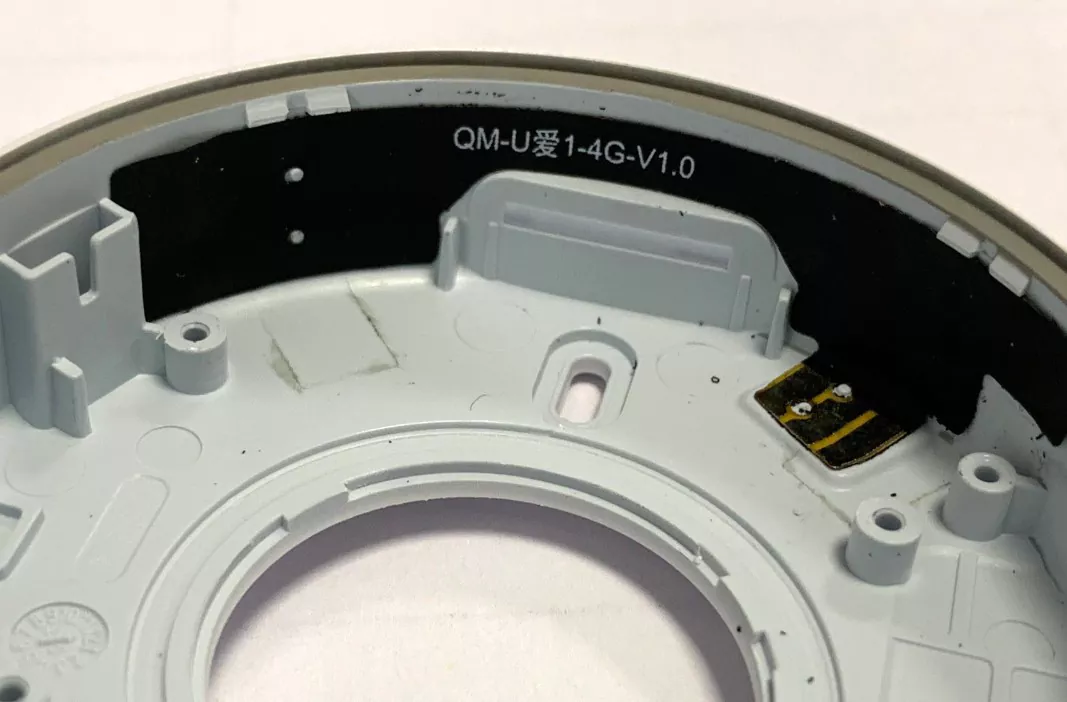

Антената со флексибилно печатено коло (FPC) има дебелина од само 0,03–0,2 mm и може произволно да се свиткува или превиткува. Може да се свитка за 90° долж внатрешниот ѕид на шуплината во внатрешноста на уредот, совршено приспособувајќи се на различни сложени структурни дизајни. Без разлика дали обвивката на уредот е рамна или заоблена, лесно може да се извитка на неговата површина.

Широкопојасна покриеност со повеќе опсег

Поддржува повеќе комуникациски протоколи, вклучувајќи 4G/5G, WiFi со целосен опсег, Bluetooth, GPS/GNSS, LoRa и NFC. FPC антената со еден чип може да покрие фреквенциски опсези кои се движат од 700 MHz до 2700 MHz — или дури и пошироко.

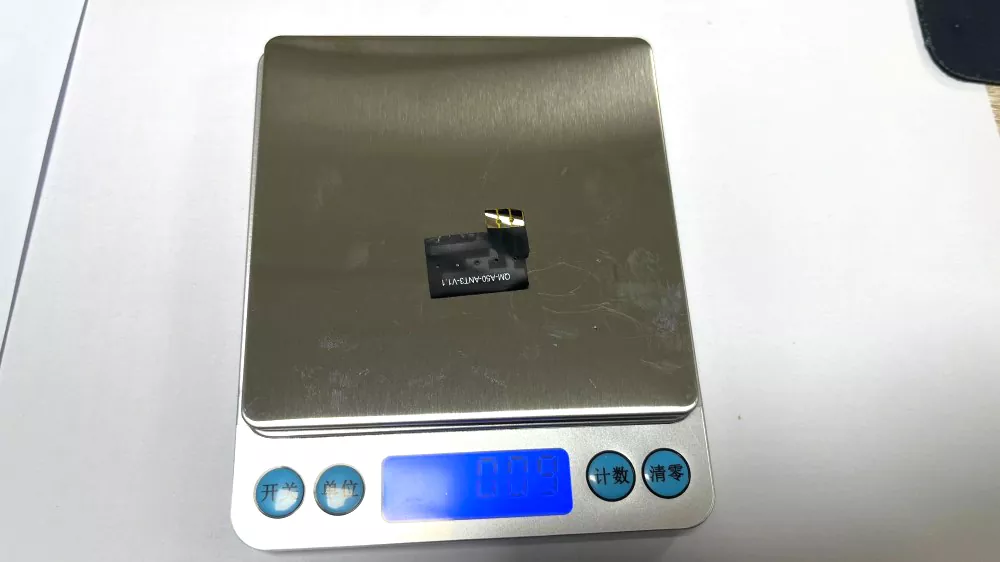

Лесен дизајн

Антената FPC тежи помалку од 1 грам. Повеќе од 50% полесни од традиционалните метални антени. За производи чувствителни на тежина, како што се уредите за носење и дронови, FPC антените се најдобриот избор.

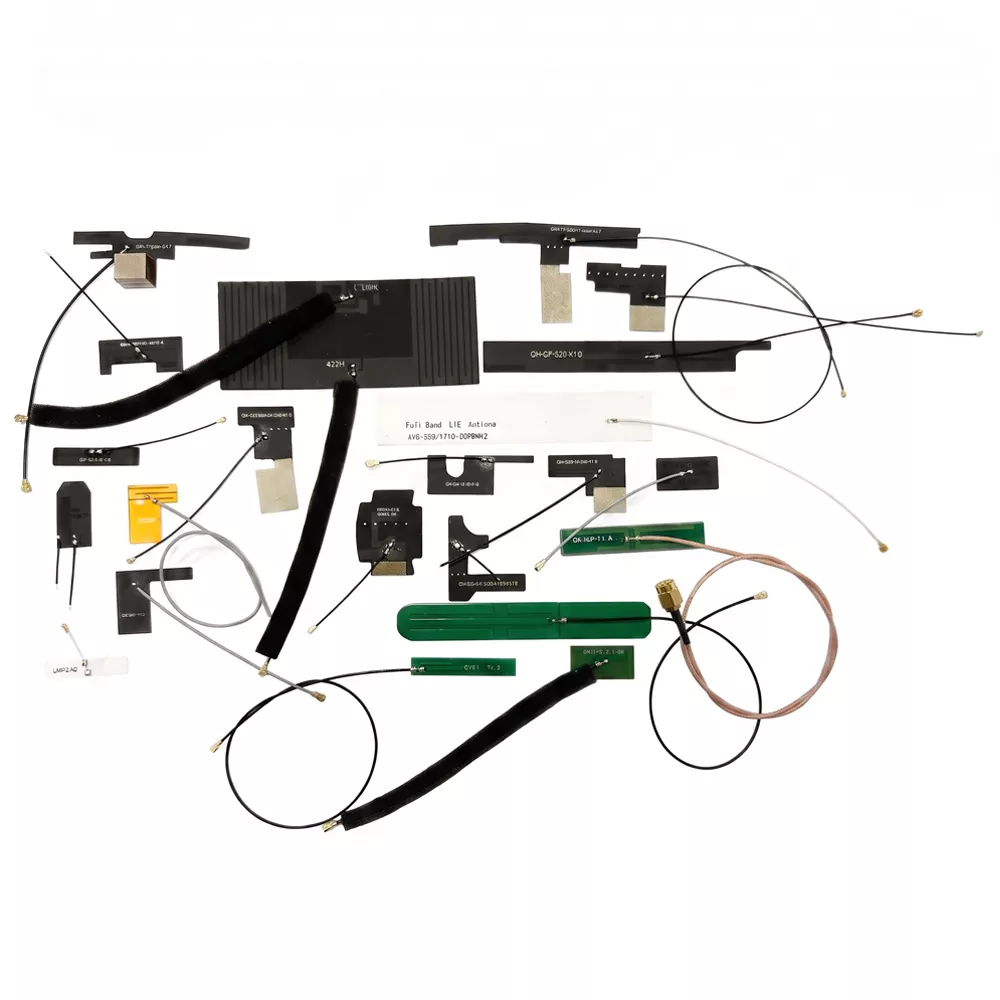

Подготвен за употреба веднаш надвор од кутијата, лесен за составување.

Има стандардна 3M 300LSE леплива подлога за брзо склопување со лупење и лепење за 2 минути. Достапно со IPEX, U.FL, MHF4 и други опции за конектори.

Важни забелешки за инсталација на антената

1. Чувајте се подалеку од метални површини

Не ја поставувајте антената директно на или блиску до металните површини, бидејќи тоа може да влијае на усогласувањето на импедансата, да ја промени шемата на зрачење и да ја намали вкупната ефикасност на антената.

2. Избегнувајте прекумерно виткање

Не превиткувајте ја или преклопувајте ја антената за време на инсталацијата, бидејќи прекумерната деформација може да го оштети внатрешниот проводник и негативно да влијае на перформансите на RF.

3. Обезбедете сигурна инсталација

Фиксирајте ја антената цврсто и рамномерно за време на инсталацијата за да спречите деформација што може да влијае на перформансите на зрачењето и стабилноста на сигналот.

4. Одржувајте доволно растојание околу антената

Одржувајте растојание од најмалку 5 mm над и од двете страни на антената. Избегнувајте поставување метални компоненти, траги на сигнали со голема брзина или големи бакарни површини во близина на антената за да обезбедите оптимални перформанси.

5. Внимателно ракувајте за време на склопувањето

Иако антената има флексибилна структура, материјалот FPC има ограничена механичка сила. Избегнувајте прекумерно влечење, извртување или удар за време на инсталацијата и монтажата.

6. Да се ​​чува во сува средина

Избегнувајте складирање на антената во средини со висока температура или висока влажност. Чувајте го производот сув за да одржите стабилни електрични перформанси и долгорочна доверливост.

Контрола на квалитет и тестирање

Qianmu Communications применува строго управување со квалитетот во текот на целиот производствен процес, покривајќи ја инспекцијата на суровините, следењето на производството и тестирањето на готовиот производ.

Дојдовен материјал инспекција

Сите дојдовни материјали, вклучувајќи FPC подлоги, бакарни фолии, лепила и конектори, подлежат на строга проверка на квалитетот за да се обезбеди сигурност и конзистентност.

AOI оптичка инспекција

Автоматската оптичка инспекција (AOI) се користи за да се потврди точноста на насочувањето на колото на антената, квалитетот на спојките за лемење и изгледот на производот за да се спречат производствени дефекти.

Тестирање на перформансите на RF

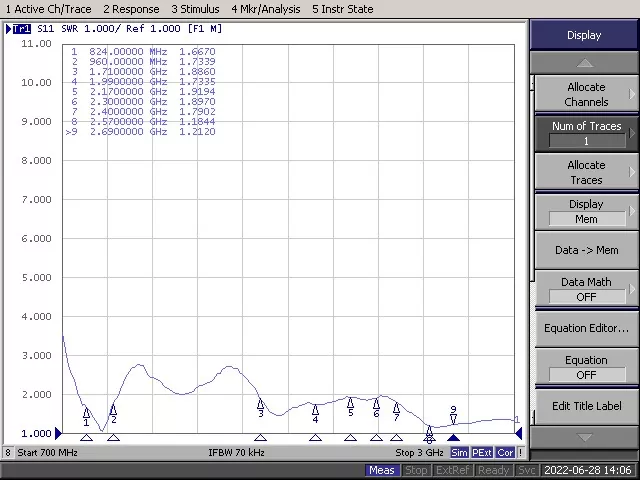

Клучните RF параметри, вклучувајќи го односот на напонот на стоечки бранови (VSWR), засилувањето и шемата на зрачење, се тестираат во професионална средина во темна соба за да се обезбеди дека перформансите на антената ги исполнуваат барањата.

Тестирање на еколошка сигурност

Антените се подложени на различни тестови за доверливост, вклучувајќи тестови за возење велосипед на високи и ниски температури, тестови за влажност, тестови за животниот век на свиткување и други еколошки проценки.

Управување со конзистентноста на серијата

Строгата контрола на производството обезбедува постојани перформанси и стабилен квалитет во секоја серија на производи.

Професионално искуство во производство на антени

Повеќе од две децении, Qianmu Communications е посветена на индустријата за терминални антени, фокусирајќи се на истражување и развој, производство и продажба на терминални антени за безжична комуникација. Нашите производи се широко користени во мобилни комуникациски уреди, вклучувајќи паметни телефони, таблети, мобилни системи за плаќање, беспилотни летала, уреди за безжично полнење, автомобили, базни станици и уреди за носење.

Како да изберете FPC антена

1. Потврдете ја работната фреквенција

Идентификувајте ги безжичните технологии што ги бара вашиот уред, како што се 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa или NFC. Изберете антена што ги поддржува сите барани фреквенциски опсези.

2. Оценете го достапниот простор за инсталација

Измерете го достапниот простор во уредот, вклучувајќи ја должината, ширината и положбата за инсталација. Благодарение на нивната флексибилна структура и приспособливи димензии, FPC антените се добро прилагодени за компактни или неправилни куќишта.

3. Потврдете го типот на RF конекторот

Проверете го RF конекторот што се користи на ПХБ, како што се IPEX, U.FL или MHF4. Конекторот на антената мора да одговара на интерфејсот на модулот за да обезбеди доверливи перформанси на RF.

4. Прегледајте ги клучните RF параметри

· Добивка: Изберете соодветна добивка врз основа на околината за апликација и инсталација.

· VSWR: Вредноста под 2.0 генерално се препорачува за добро усогласување на импедансата.

· Ефикасност: повисоката ефикасност помага да се подобрат перформансите на преносот и чувствителноста на приемникот.

· Импеданса: Стандардната RF импеданса е 50Ω и треба да одговара на RF модулот.

5. Размислете за опциите за прилагодување

Ако стандардните производи не ги задоволуваат вашите барања за дизајн, изберете производител на FPC антена кој обезбедува услуги за приспособување, вклучувајќи димензии на антената, должина на кабел, тип на конектор и RF подесување.

6. Оценете ги можностите на добавувачот

Изберете добавувач на FPC антена со воспоставен систем за управување со квалитет, RF инженерска експертиза и сигурни производствени способности за да се обезбеди постојан квалитет на производот и долгорочно снабдување.

Најчесто поставувани прашања

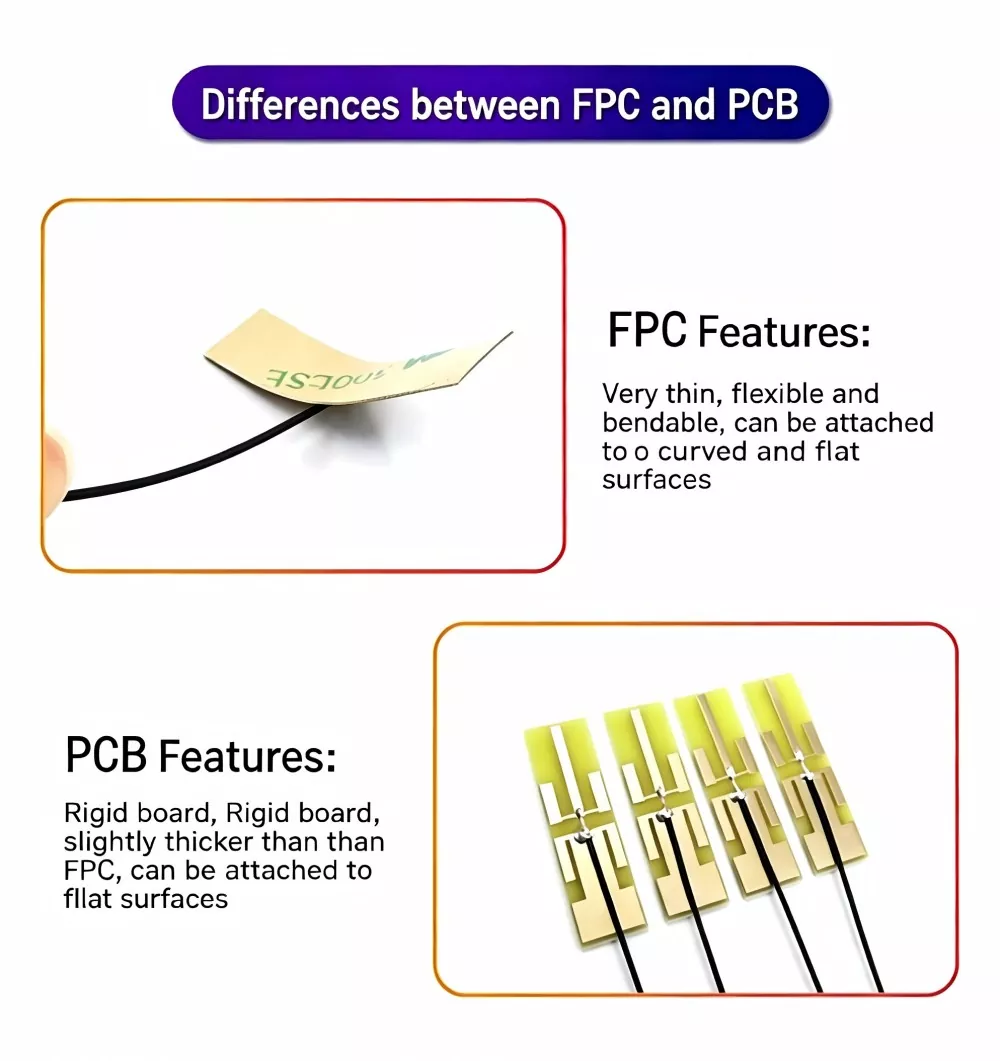

П1: Како избирате помеѓу FPC антена и PCB антена?

О: FPC флексибилен и свитлив, идеален за вградување во заоблени, тесни простори - се претпочита за лесни, тенки уреди. ПХБ крути, погоден само за рамни површини; изберете ја оваа опција ако вашиот буџет е ограничен и имате доволно простор на располагање.

П2: Кои фреквенциски опсези ги поддржува FPC антената?

О: FPC антените на Qianmu Communication покриваат фреквенции од 13,56 MHz NFC до 6 GHz 5G, поддржувајќи безжични технологии вклучувајќи 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa и ZigBee.

П3: Која е работната температура на FPC антената?

О: -45℃ до +85℃, исполнувајќи ги стандардите за индустриска употреба.

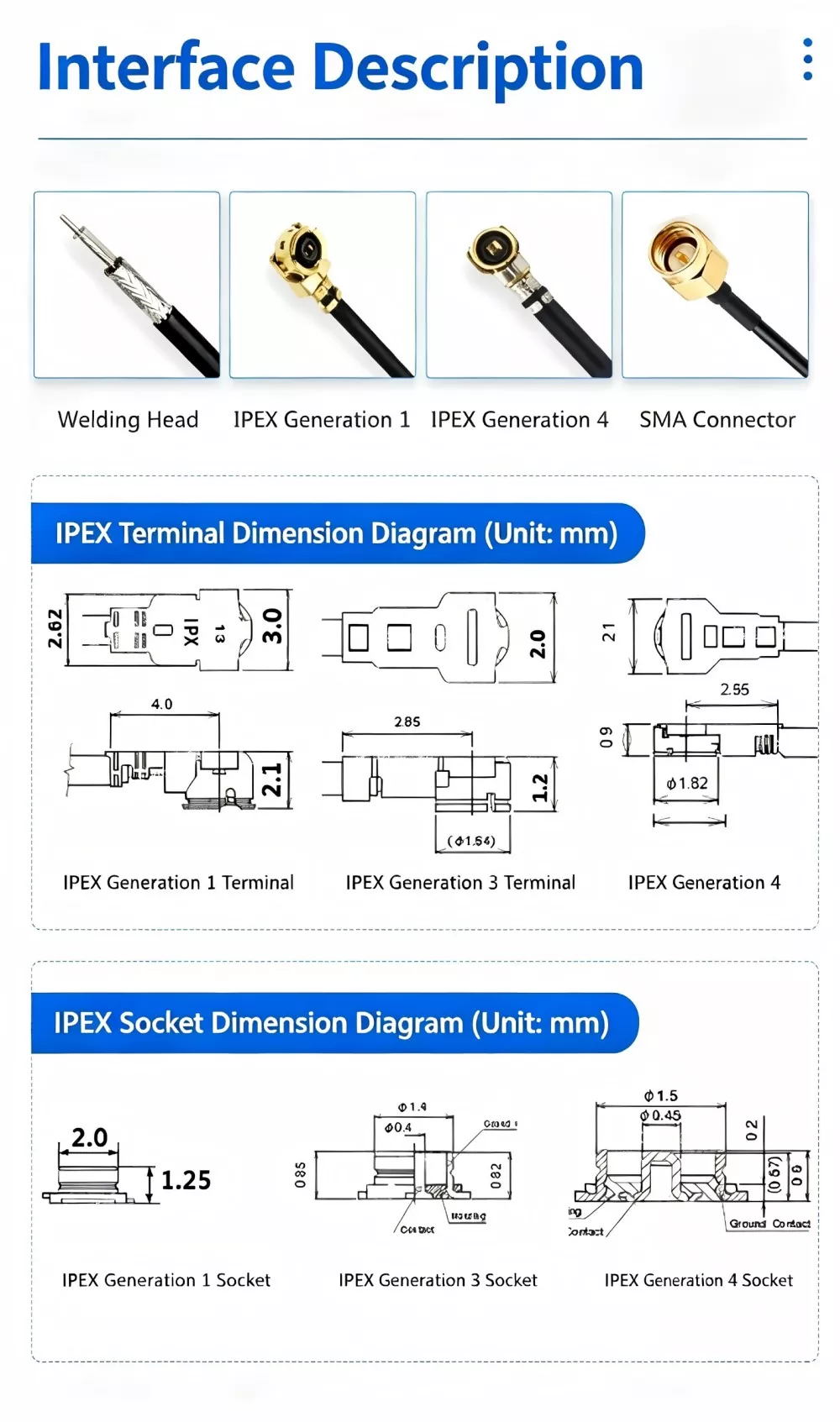

П4: Кои се разликите меѓу IPEX, U.FL и MHF4 конекторите?

О: Сите се минијатурни RF конектори, со димензии U.FL > MHF4. MHF4 е уште помал и најчесто се користи во 5G апликации; едноставно изберете го конекторот врз основа на спецификациите на интерфејсот на вашата матична плоча.

П5: Дали поддржува прилагодување на мала серија?

О: Ние нудиме поддршка и можеме да се справиме со целиот процес на нарачка - од дизајн на шема и прототип до производство од мали и големи размери.
