Антена GPS BeiDou

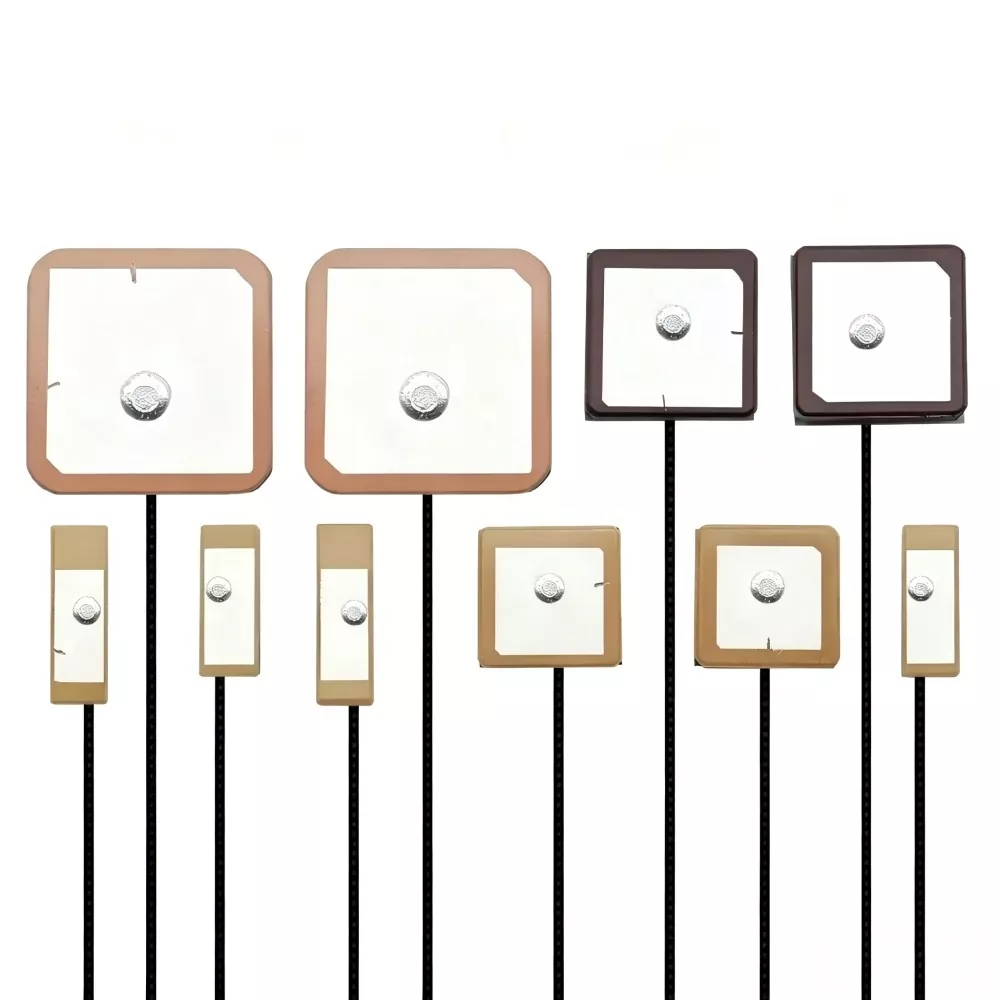

Антената GPS BeiDou е RF компонента за сателитска навигација дизајнирана за прием на сигнали со фреквенција L1/B1, вклучувајќи GPS L1 (1575,42 MHz) и BeiDou B1 (1561 MHz).

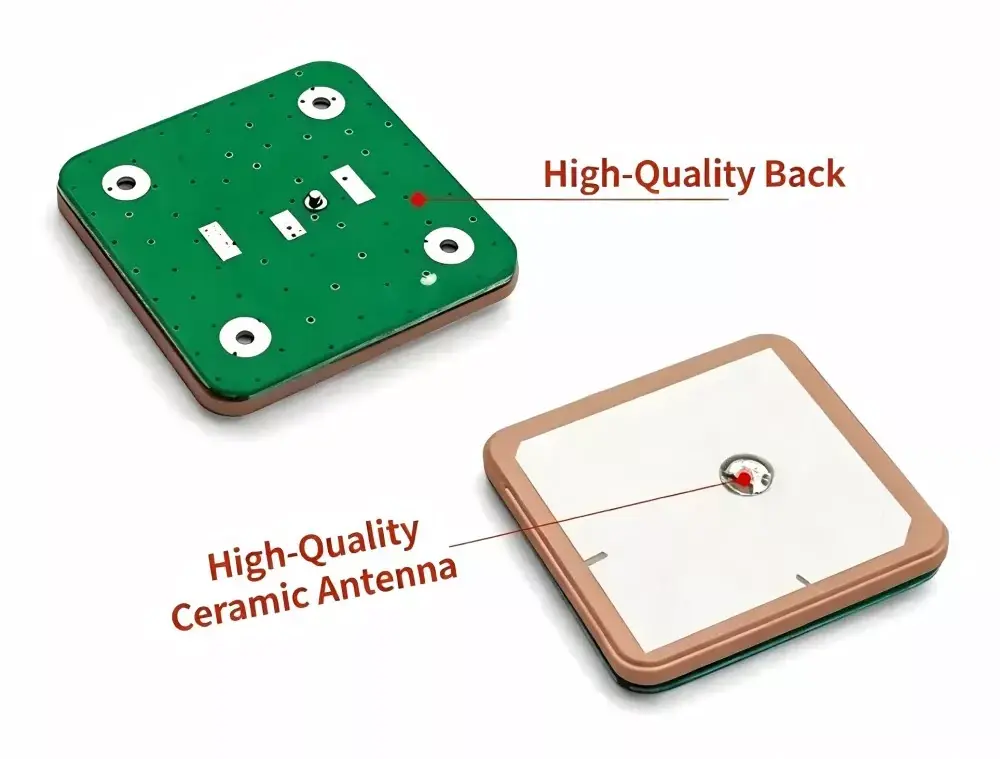

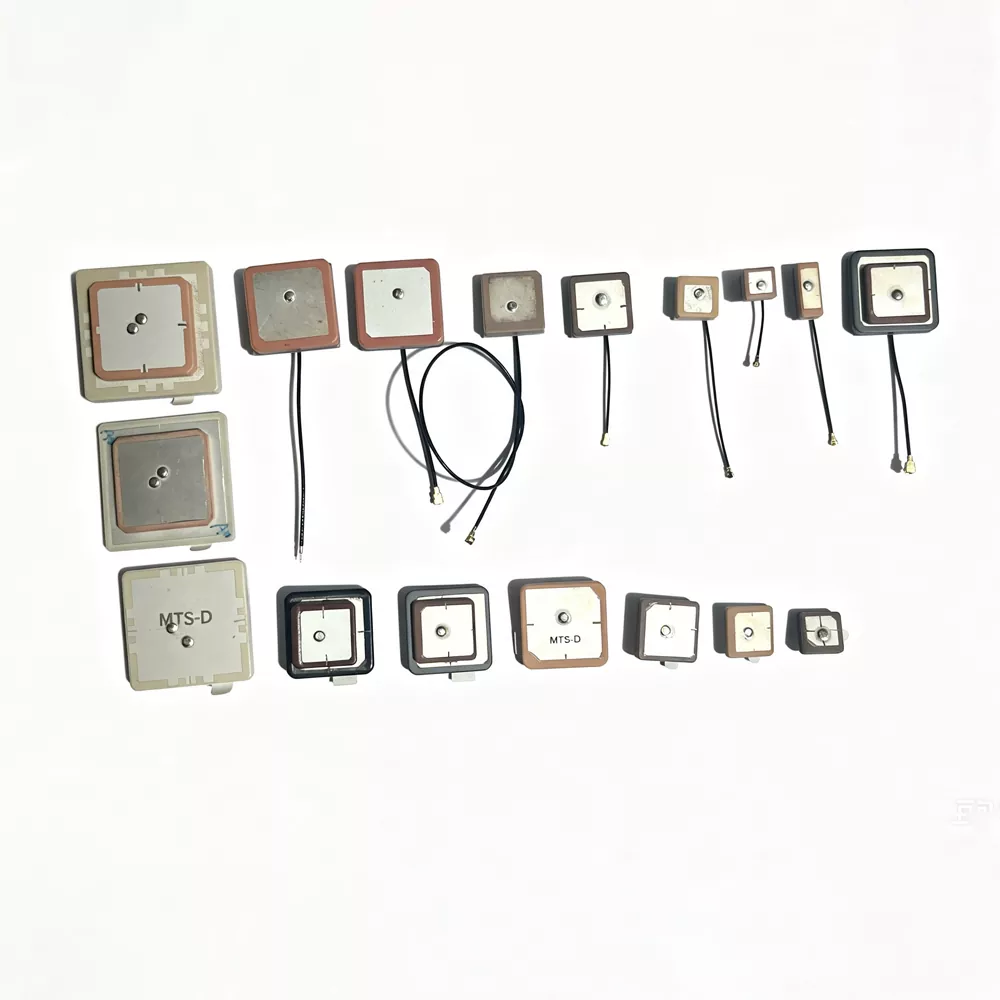

Антената обично користи керамичка диелектрична лепенка структура со материјал со висока пропустливост. Приемот на сигналот се постигнува преку електромагнетна резонанца помеѓу металната фластер и керамичката подлога, претворајќи ги слабите сателитски RF сигнали во електрични сигнали со низок шум за обработка на GNSS приемник.

Десната кружна поларизација (RHCP) се користи за усогласување на карактеристиките на сателитски пренос, намалувајќи ја загубата на неусогласеност на поларизацијата во динамички средини за прием.

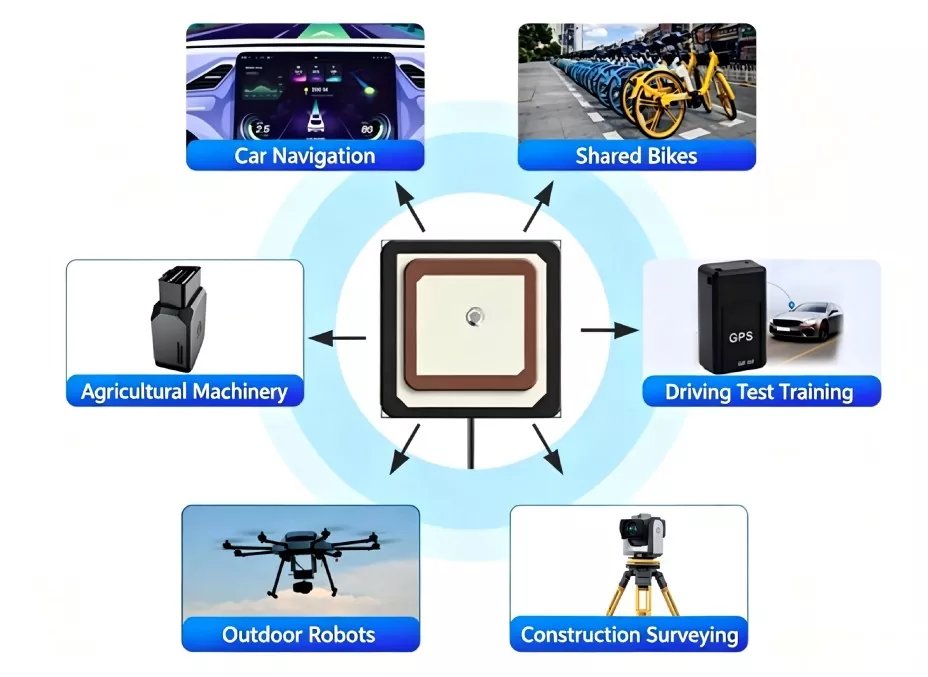

Компатибилни уреди

Како извор Фабрика, произведуваме GPS BeiDou антена. Може да се пофали со исклучителна компатибилност и широко се користи во следните уреди:

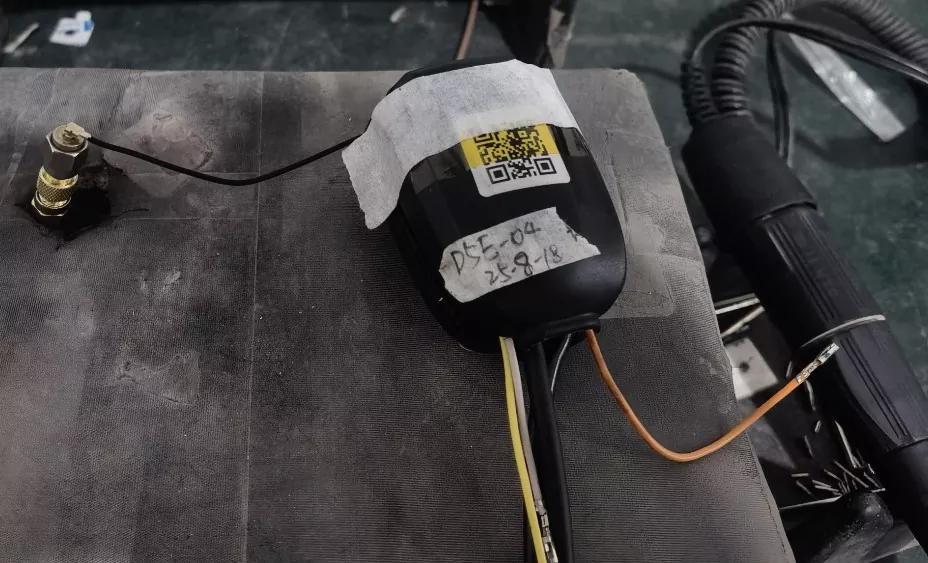

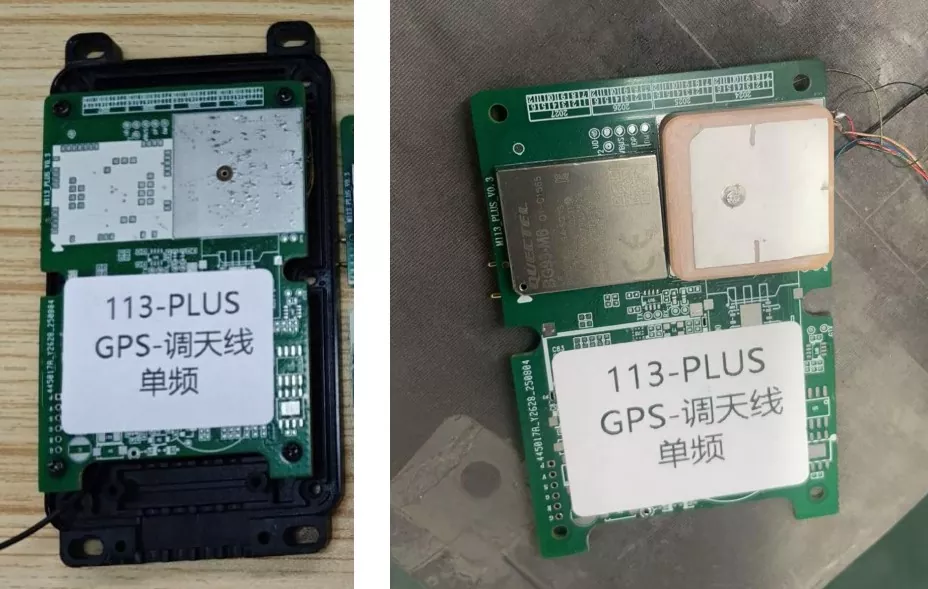

• Во возилото и патување: системи за навигација во возилото, паметни брави за заеднички велосипеди и електрични скутери, камери и OBD тракери.

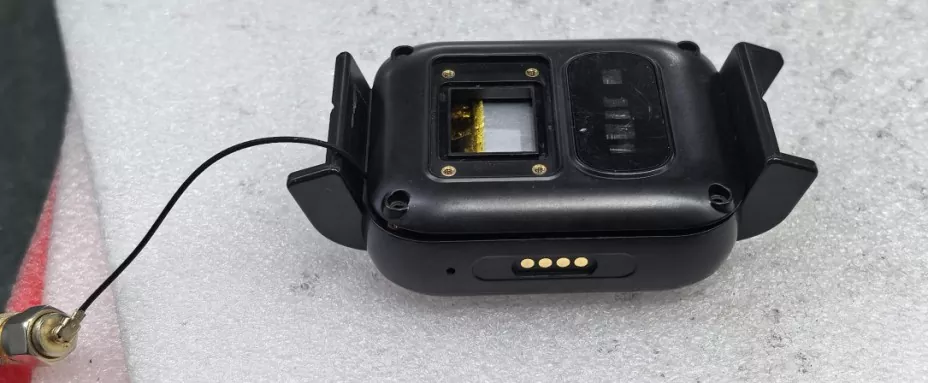

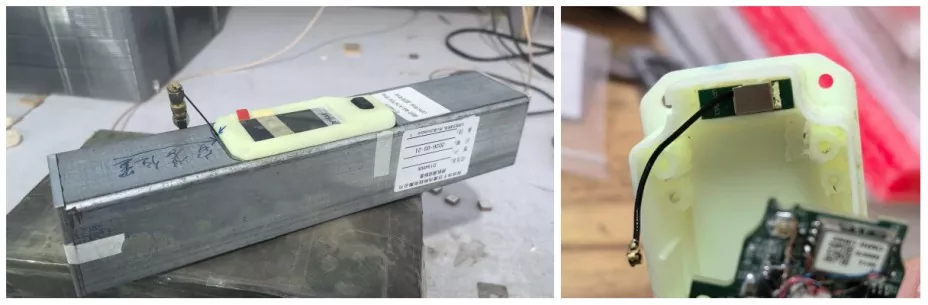

• Интернет на нештата и уреди за носење: паметни часовници, значки за локација на деца/стари, минијатурни тракери за миленичиња, ознаки за следење средства.

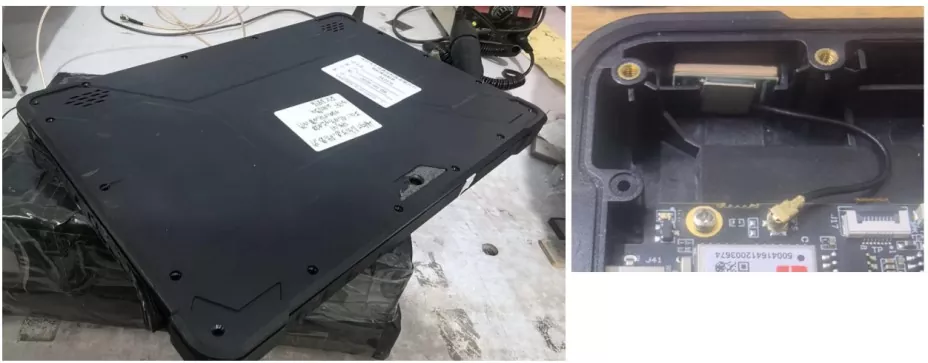

• Индустрија и геодет: Терминали за геодет и мапирање со висока прецизност, контролори за летање со земјоделски беспилотни летала, индустриски IoT сензори, рачни PDA уреди.

Основни продажни точки и вистински измерени податоци

Надворешната GPS антена ние фабричко производство ги поседува следниве основни предности:

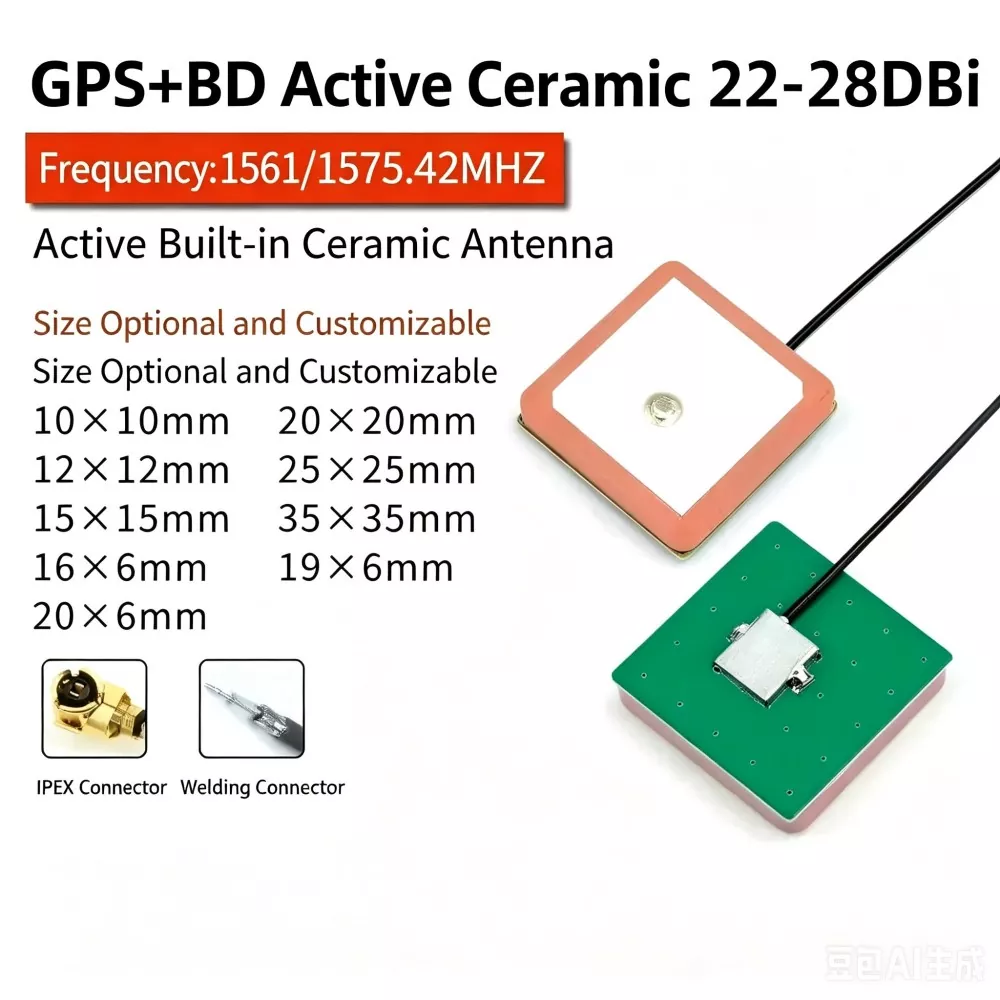

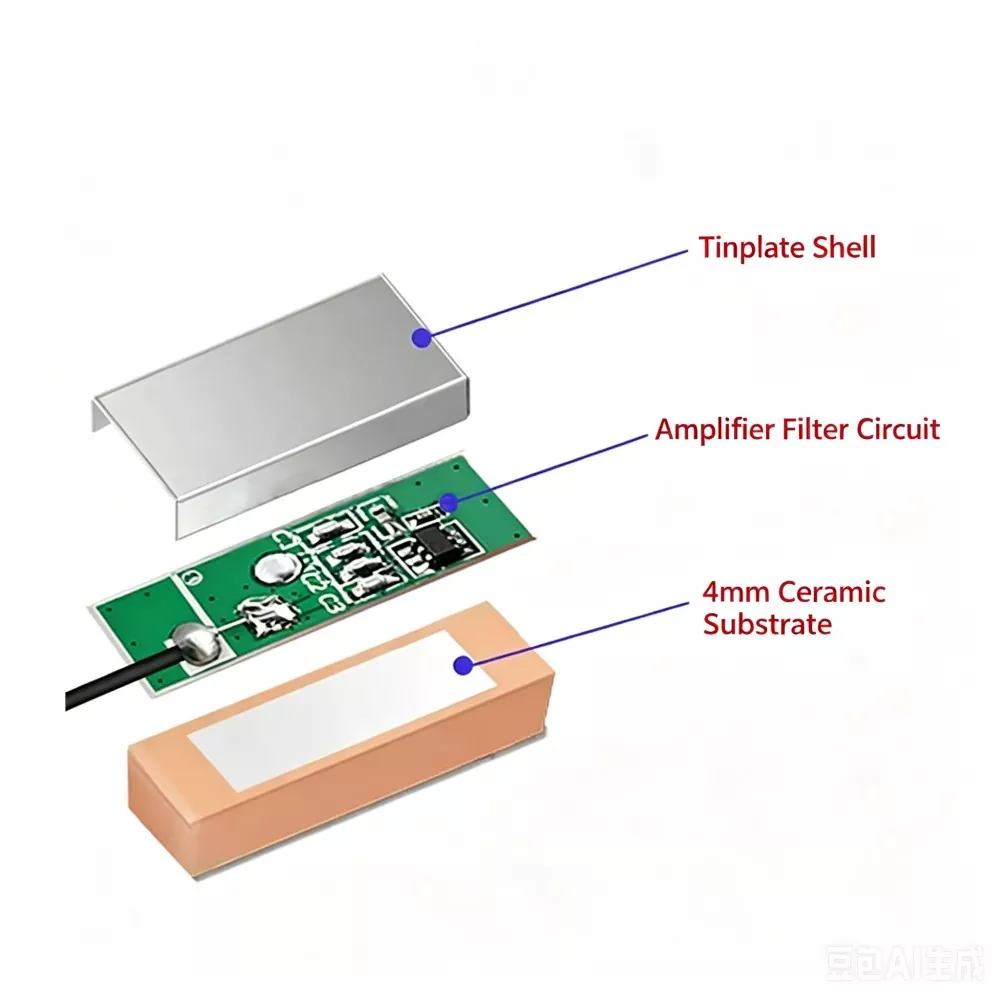

1. Крајна рамнотежа на големината и перформансите: Користејќи повеќеслојна технологија на керамичка со ниска температура (LTCC), оваа компонента одржува стабилна резонантна фреквенција дури и во ултра тенко пакување со димензии само 16×6×4,5 mm, што го прави идеален за минијатурни IoT уреди со ограничен простор.

2. Одлична способност за откривање слаб сигнал: Опремен со LNA со високи перформанси (засилувач со низок шум), измерената бројка на шум (NF) е ≤2,0 dB, а засилувањето може да достигне 25 dB ± 3 dB. Во вистинското тестирање, времето за стекнување на сателити со ладен старт на уредот е намалено на 25 секунди и може стабилно да стекне повеќе од 7 сателити дури и во урбани кањони средини.

3. Стабилност на висока температура: температурниот коефициент на керамичкиот диелектрик се контролира во рамките на ± 30 ppm/℃. Во екстремни средини кои се движат од -40℃ до 85℃, поместувањето на резонантната фреквенција е ≤±5 MHz - далеку посупериорно од она на конвенционалните PCB антени.

4. Усогласување на импеданса и анти-пречки: Стандарден дизајн на импеданса од 50Ω со VSWR ≤ 1,5; опционално достапен со феритна обвивка на површината, која нуди потиснување надвор од опсегот ≥ 40 dB и ефикасно ја штити матичната плоча од пречки со висока фреквенција како што се DC-DC конверторите.

Основни технички спецификации и параметри

Во-длабочината на споредба со конкурентните производи

1. Барања за дозвола

Антената мора да биде поставена на непречено место. Не треба да има големи метални предмети под агол од 30° над антената. Континуирана рамнина за заземјување од 7 cm × 7 cm треба да се резервира под антената како рефлектор, без дозволено насочување директно под активната област.

2. Изолација на ЕМИ

Чувајте ја антената подалеку од компоненти со висок шум како што се DC-DC конвертори, кристални осцилатори, процесори и звучници. Се препорачува минимално растојание од 2 см.

3. Контрола на импеданса

Одржувајте контролирана импеданса од 50Ω од точката за напојување на антената до GNSS модулот. RF трагите треба да се одржуваат кратки, со мазно рутирање и без свиоци под прав агол.

4. Контрола на ориентација

Керамичката површина мора да биде свртена нагоре и да остане паралелна со рамнината на заземјувањето. Аголот на навалување не треба да надминува 15° за да се одржат стабилни карактеристики на прием на RHCP.

RF инженерски размислувања

1. Зависност од рамнината на земјата

GNSS антената бара стабилна рамнина за заземјување. Перформансите се директно поврзани со големината и симетријата на земјата.

2. Чувствителност на околината за повеќе патеки

Урбаните средини воведуваат патеки за рефлексија на сигналот што ја намалуваат точноста на позиционирањето и го зголемуваат разредувањето на прецизноста (DOP).

3. Придонес на LNA

Добивањето на засилувачот со низок шум ја подобрува чувствителноста на стекнување, но исто така ја зголемува подложноста на пречки надвор од опсегот ако филтрирањето е недоволно.

4. Стабилност на фреквенцијата

Температурните коефициенти на керамички диелектрик влијаат на резонантниот нанос под услови на термички циклус.

Како да го изберете вистинскиот производ?

При изборот на надворешна антена за GPS, земете ги предвид следниве клучни фактори:

1. Фреквенција и поларизација Потврдете дали уредот бара поддршка за GPS L1, BeiDou B1 или двофреквентна поддршка. Не мешајте кружно поларизирани GNSS антени со линеарно поларизирани антени како што се типовите 2.4G, бидејќи тоа ќе резултира со несовпаѓање и деградиран прием.

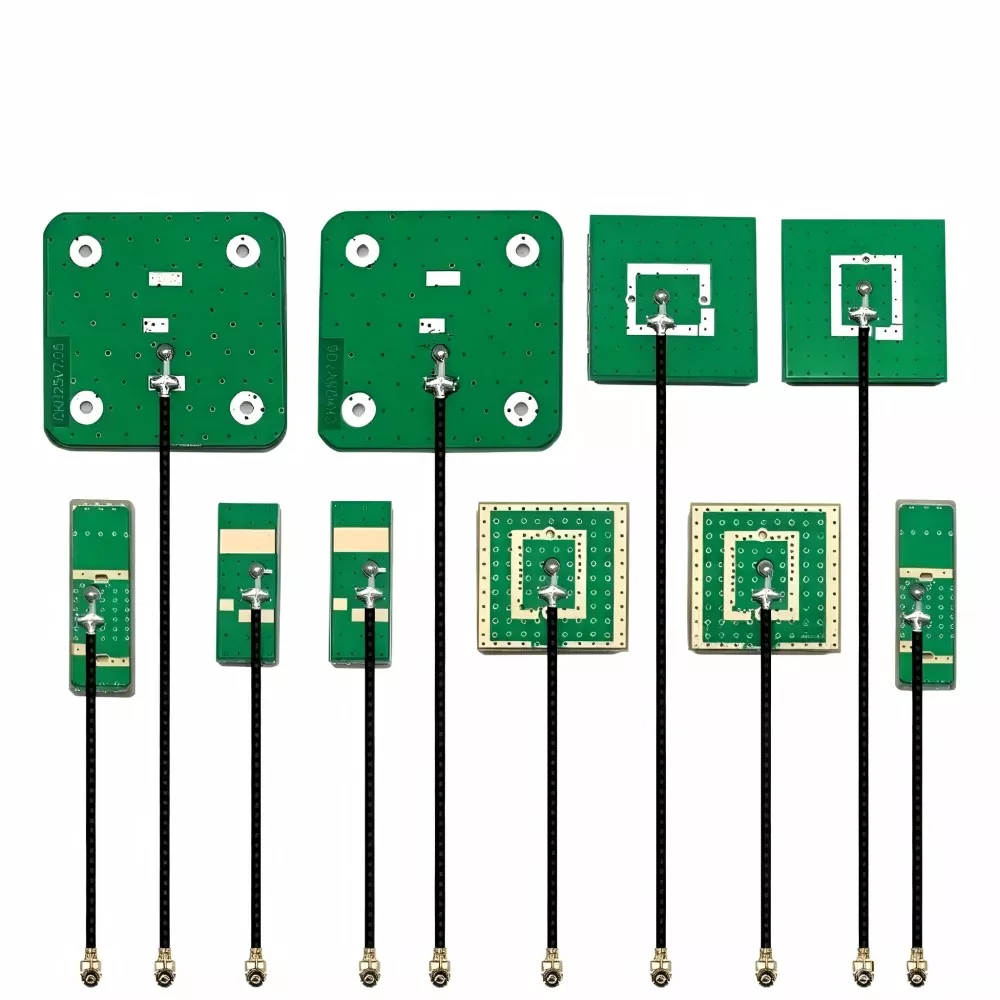

2. Простор за инсталација За компактни уреди, обично се користи керамичка антена поради малиот фактор на форма. За апликации чувствителни на трошоци со доволен простор, може да се земат предвид PCB антени. Во сложени RF средини, керамичките антени обезбедуваат постабилни перформанси.

3. Активен или пасивен дизајн Ако уредот има метално куќиште или долга линија за напојување RF (> 1 m), се препорачува активна антена со интегрирана LNA за да се компензира загубата на сигналот.

4. Податоци за валидација Изборот треба да се заснова на измерените перформанси на теренот (на пр., стекнување сателити, C/N0, време на ладно стартување), а не само лабораториски спецификации.

Зошто да не изберете нас (Qianmu Communications)?

• Директно снабдување од изворната фабрика: ги отфрламе профитните маржи на посредниците и нудиме високо конкурентни фабрички цени со флексибилни MOQ.

• Силни способности за истражување и развој и приспособување: Имаме тим од професионални инженери за RF кои можат брзо да ја приспособат големината на керамичкиот чип, обликот на сребрениот слој и зголемувањето на LNA врз основа на вашата ID структура и распоредот на ПХБ.

• Потврда во реален случај: Нашите производи се успешно интегрирани во синџирите на снабдување на неколку водечки брендови за споделување велосипед, навигација во возилото и паметни погодни за носење, решавајќи безброј проблеми како што се „бавно пребарување ѕвезди и често губење ѕвезди“.

• Услуги за целосен животен циклус: Обезбедуваме техничка поддршка со едно застанување - од симулации за совпаѓање на импедансата пред продажба и насоки за распоред на антената до брза анализа на неисправни производи по продажбата.

Најчесто поставувани прашања

П1: Дали керамичките антени во различни фреквенциски опсези можат да се користат наизменично?

О: Не. GNSS антените и антените 2.4G/5.8G користат различни типови на поларизација и механизми за работа. GNSS антените се типично RHCP, додека антените 2.4G/5.8G се линеарно поларизирани. Неусогласеноста помеѓу поларизацијата и фреквенцијата резултира со значително деградирање на сигналот или губење на заклучувањето на сателитот.

П2: Зошто големината на антената влијае на перформансите?

О: Перформансите на керамичката антена се поврзани со ефективната површина на зрачењето и диелектричната константа. Поголемиот керамички волумен генерално ја подобрува добивката и чувствителноста. Меѓутоа, во компактните дизајни, перформансите може делумно да се оптимизираат преку подесување на антената и дизајн на рамнината на земјата.

П3: Која е импедансата на надворешната антена GPS?

О: Стандардната дизајнерска импеданса е 50Ω, која вообичаено се користи во предните системи GNSS RF. Прилагодените вредности на импедансата може да се поддржат во зависност од барањата за совпаѓање на ниво на системот.

П4: Како се проверуваат перформансите на инсталацијата?

О: Евалуацијата вообичаено се заснова на метрика на GNSS-приемникот, како што е бројот на аквизиција на сателити, SNR (сооднос сигнал-шум) и времето на ладно стартување при услови на отворено небо. За стабилна работа, се очекуваат повеќекратни сателитски брави и конзистентни вредности на C/N0 во стандардна средина за тестирање
