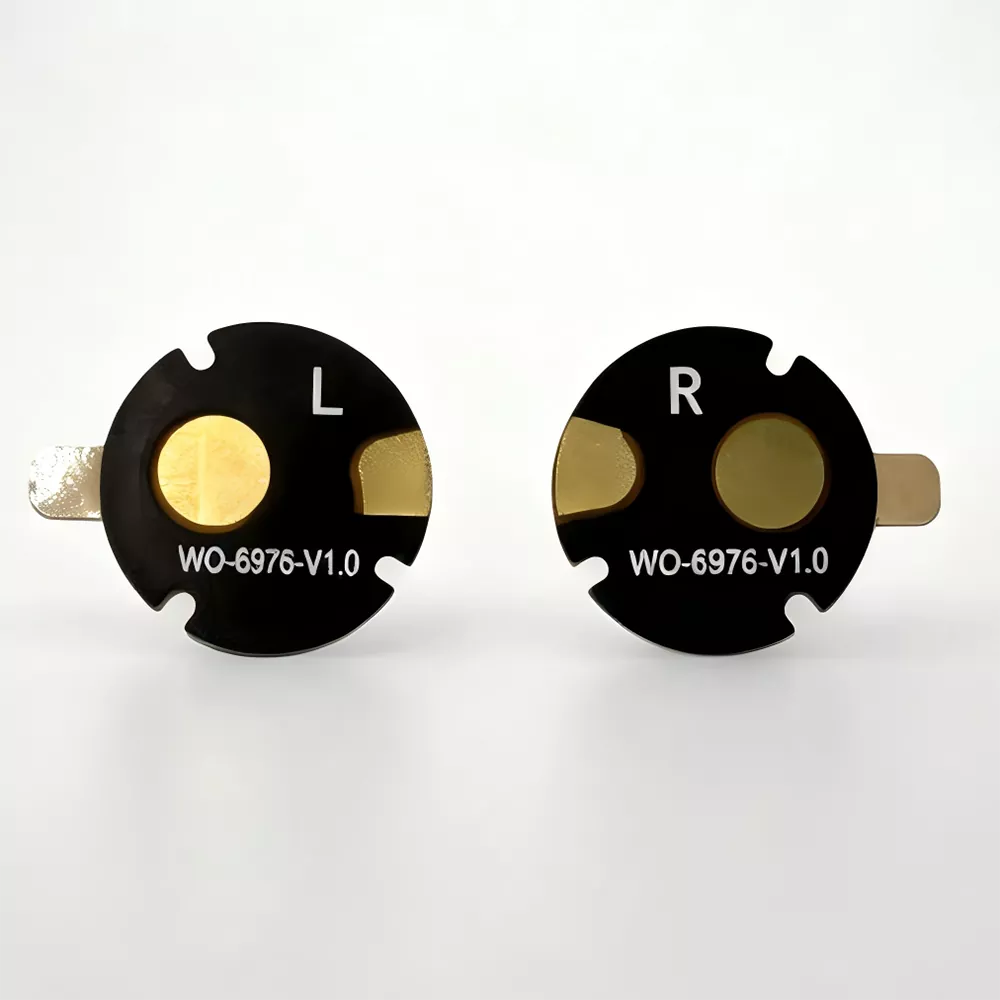

Флексибилните антени за слушалки се минијатурни компоненти на RF примопредаватели кои користат PI/LCP флексибилни подлоги како основа, со проводни обрасци на зрачење формирани преку офорт. Тие се специјално дизајнирани за TWS Bluetooth слушалки, безжични слушалки преку уво и слушалки со спроводливост на коските со компактни внатрешни шуплини. За разлика од крутите PCB или пружински антени, флексибилните антени за слушалки нудат одлична свитливост и ултра тенки профили, овозможувајќи им да се усогласат со внатрешните ѕидови на куќиштето на слушалките, страните на батеријата и стеблата за уши со неправилна форма. Ова ефикасно се справува со предизвиците како што се ограничениот простор во шуплината и опструкцијата на сигналот предизвикана од металните конструкции.

Shenzhen Qianmu Communication Technology Co., Ltd., како производител на антени со седиште во Шенжен, се потпира на својата внатрешна RF лабораторија за постојано да ги усовршува решенијата за дизајн на антени за слушалки и служи како сигурен снабдувач за бројни брендови на слушалки.

Принцип на работа

Тие се во суштина минијатурни компоненти на рамни RF зрачење. Високофреквентните електрични сигнали од безжичниот аудио модул се пренесуваат до зрачното коло на антената, кое ги претвора во електромагнетни бранови преку електромагнетна индукција. Истовремено, антената снима надворешни електромагнетни бранови Bluetooth и ги претвора назад во електрични сигнали за пренос до главниот контролен чип, овозможувајќи двонасочен пренос на аудио податоци помеѓу паметните телефони и слушалките. За да ги оптимизираме перформансите во сценаријата за користење слушалки, ја подобривме точката за напојување на антената и дизајнот што одговара на заземјувањето за да ја намалиме загубата на апсорпција на сигналот предизвикана од човечката глава. Случај за тестирање во реалниот свет: за истите TWS слушалки, заменувањето на стандардната пружинска антена со нашата флексибилна антена за слушалки Qianmu го зголеми стабилното растојание за поврзување низ ѕид од 3,2 m на 6,1 m, намалувајќи ја веројатноста за исклучување за 72% (податоците од тестот собрани во анехоична комора со извештаи за тестирање на абење од страна на реалното лице се достапни на барање).

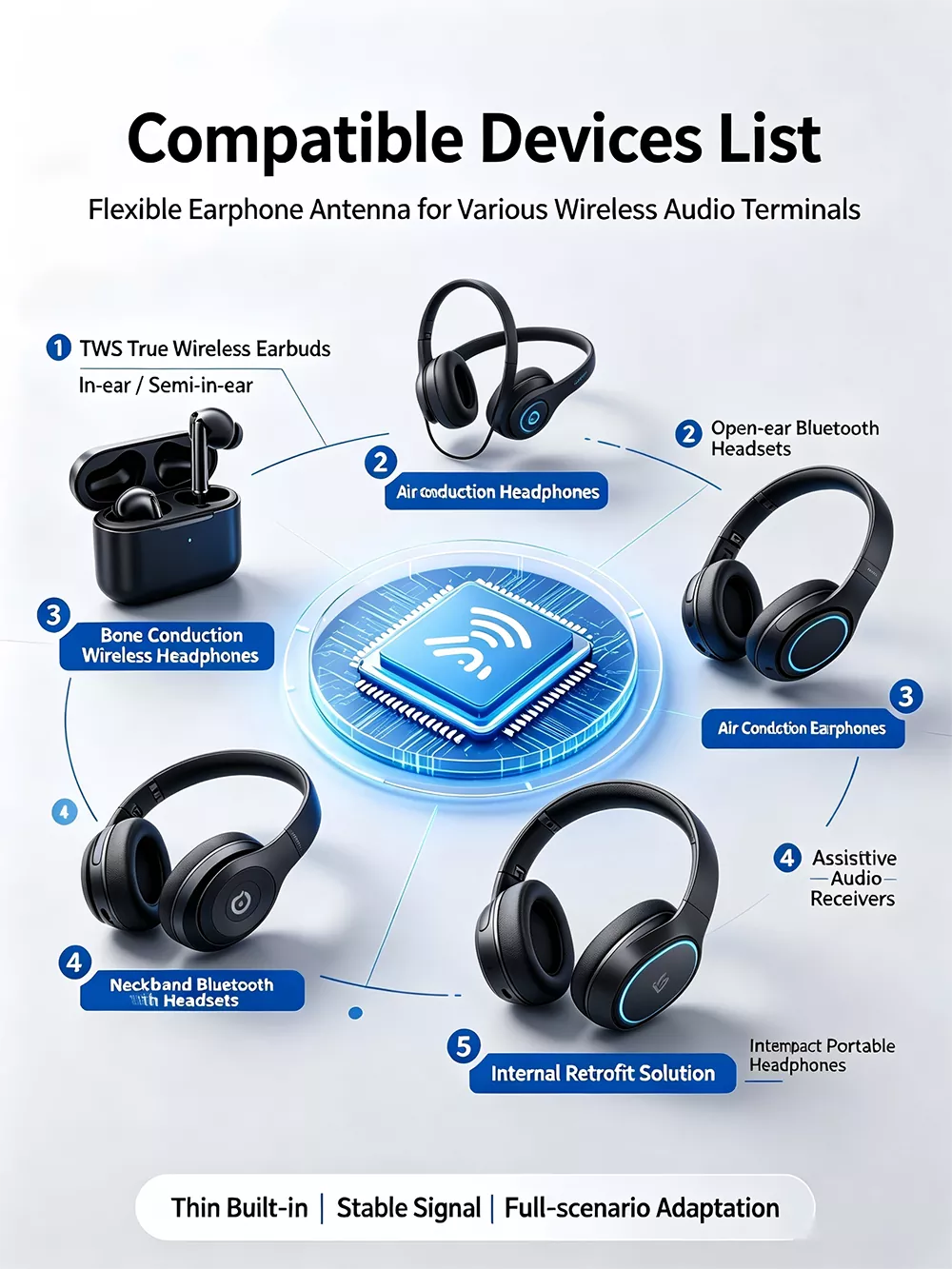

Список на компатибилни уреди

Оваа флексибилна антена за слушалки е широко компатибилна со различни безжични аудио терминали:

1. TWS вистински безжични Bluetooth слушалки (во уво, полу-во уво)

2. Слушалки со блутут со отворен грб за уши, слушалки со проводливост на воздухот

3. Безжични слушалки со спроводливост на коските, Bluetooth слушалки со појас на вратот

4. Помошни слушалки за прием на звук, слушалки во стил на безжични слушни помагала

5. Компактни слушалки за преносливи безжични слушалки со вградено решение за модификација

Клучни продажни точки

1.Ултра тенок и флексибилен, дизајниран да одговара на екстремното натрупување на слушалките

Достапен во дебелини од 0,12–0,3 mm, со минимален радиус на свиткување од ≤1,5 ​​mm, поддржува десетици илјади циклуси на флексија без пукање или раслојување од бакар. Може да се залепи на стеблата за слушалки, страните на батеријата или закривените внатрешни ѕидови на куќиштата, со што се елиминира потребата од рамни површини со ПХБ и помагајќи им на структурните инженери да ја намалат големината на слушалките.

Вистинска фотографија: Тест на виткање повеќеаголни антени во реално време

2. Стабилните перформанси на RF ги намалуваат исклучувањата и доцнењето

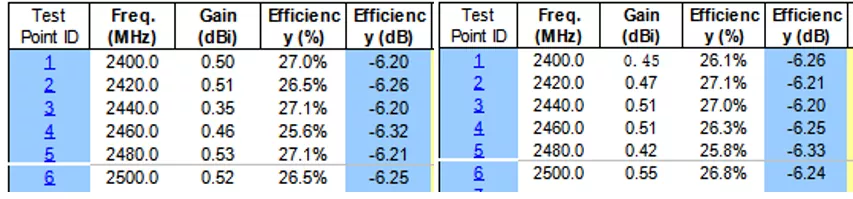

Тимот на Qianmu Communications RF ја заврши симулацијата за усогласување на импедансата пред предвиденото, постигнувајќи антена за слушалки VSWR ≤1,8 и висока ефикасност на зрачењето на сигналот. Ова ефикасно го ублажува слабеењето на сигналот предизвикано од опструкција на главата при носење, намалувајќи го аудио пелтечењето при сценарија за трчање и патување.

3.Опремен со високотемпературна леплива подлога за лесно автоматизирано склопување

Задниот дел на антената има двострано лепило отпорно на високи температури, што овозможува брзо и сигурно прицврстување со едноставно лупење на заштитната фолија - не се потребни клипови или завртки. Овој дизајн е идеален за брзо склопување на фабричките производни линии, намалувајќи го времето на работа за време на инсталацијата.

4. Високо приспособување (предност за директно снабдување со фабрика)

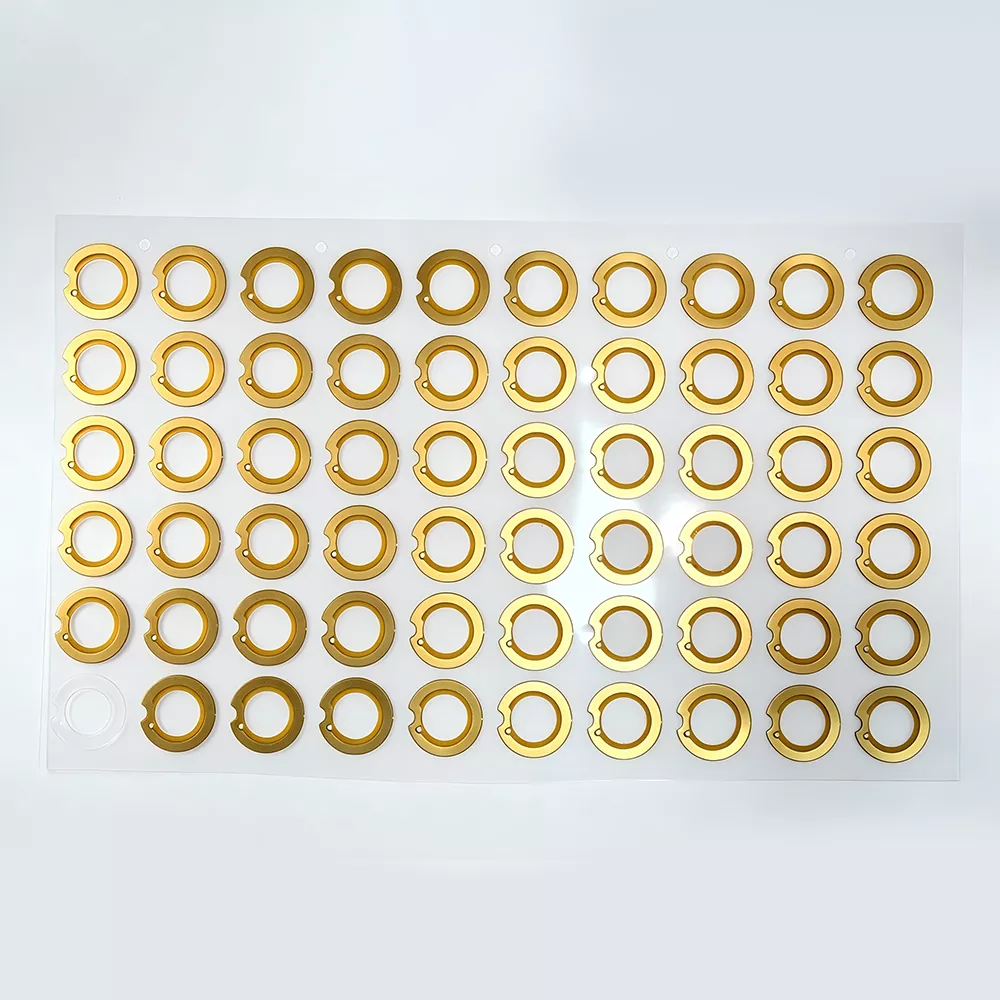

Како кинески производител на антени за слушалки, поддржуваме прилагодување на 外形轮廓 (外形), подесување на фреквентниот опсег (првенствено 2,4 GHz Bluetooth, со можност за проширување), должина на доводот, тип на терминал (U.FL, конзервирани контакти) и материјал на подлогата (PI за економично ниво / LCP). Нудиме производство на примероци за мали серии и сигурни временски рокови за испорака за нарачки со голем обем.

5.Строга контрола на квалитетот, висока конзистентност

Секоја серија на антени за слушалки се подложува на земање примероци и тестирање во RF анехоична комора, како и тестови за стареење и стареење на висока ниска температура, со што се елиминираат варијациите на сериските перформанси и се погодни за долгорочно масовно производство на брендирани слушалки.

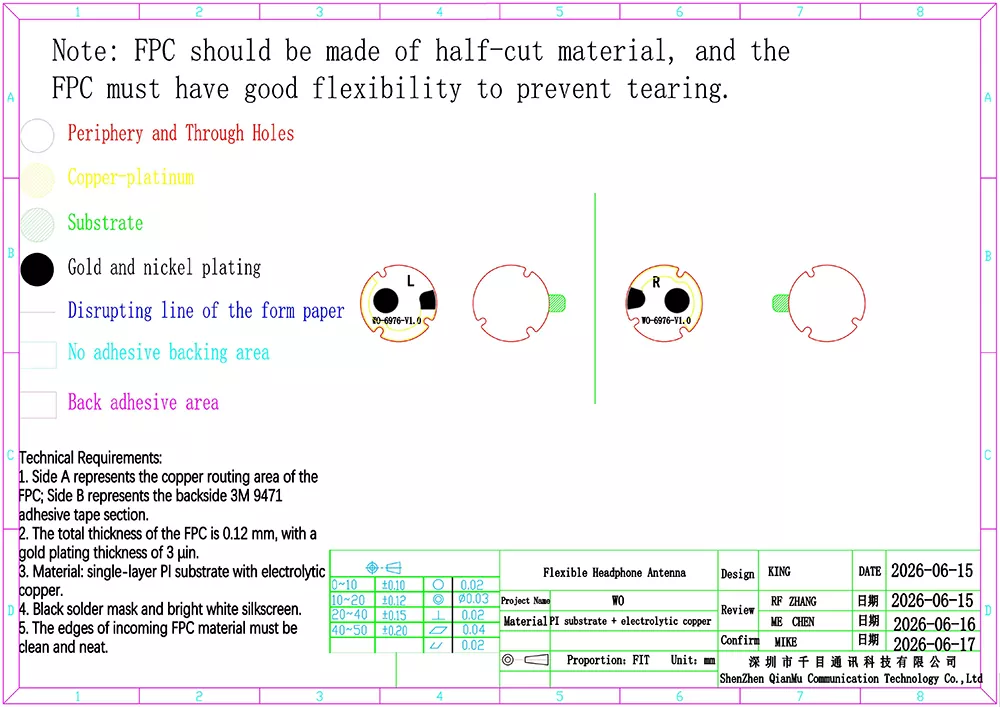

Технички спецификации

Флексибилна антена за слушалки наспроти вообичаени решенија за антена во индустријата

Многу производители на слушалки се мачат при изборот на антени, растргнати помеѓу пружински антени, крути PCB антени и керамички антени. Врз основа на реалниот свет тестирање на илјадници проекти за слушалки, составивме јасна и интуитивна споредба:

Ако вашите слушалки имаат ограничен внатрешен простор, неправилни форми на куќиште или бараат висока конзистентност во масовното производство, флексибилната антена за слушалки е оптимално решение. Како оригинален производител со седиште во Шенжен, Qianmu Communications може брзо да го оптимизира дизајнот на антената според вашиот прототип.

Опрема за тестирање на RF анехоична комора

Како да ја изберете вистинската флексибилна антена за слушалки

Многу инженери за набавка на слушалки често прават грешки при изборот на модели. Врз основа на долгогодишно искуство со услуги на добавувачи, еве четири клучни критериуми за избор:

1. Дајте приоритет на потврдување на достапниот внатрешен простор во слушалката и обезбедете 3D цртежи на должината, ширината, висината и структурата на шуплината. Ќе ги процениме максималните димензии на антената и дозволените области на свиткување. Не купувајте директно стандардни антени што не се достапни на полица, бидејќи тоа е многу веројатно да резултира со слаби перформанси на сигналот.

2. Јасно дефинирајте ги целите за користење на животната средина. За производи насочени кон спортски и надворешни слушалки, изберете верзии оптимизирани за отпорност на свиткување и отпорност на вибрации; за извозни производи, однапред потврдете ги барањата за еколошка сертификација на целниот пазар.

3. Обрнете внимание на услугите за поддршка на RF подесување - едноставното купување на флексибилна антена за слушалки не гарантира употребливост! Без соодветно усогласување и подесување на антената, дури и најдобрите материјали може да резултираат со доцнење во перформансите. Изберете производител со внатрешни инженери за RF, наместо само посредник.

4. Испратете ни примерок за тестирање пред да ја ставите официјалната нарачка. Ќе произведуваме прототип на антени за тестирање на лице место од страна на клиентот. Масовното производство ќе започне само по успешно тестирање, минимизирајќи ги ризиците за развој.

Најчесто поставувани прашања

П1: Дали антената за слушалки поддржува приспособена големина?

О: Да, поддржуваме прилагодување. Како фабрика, можеме да ги обликуваме и прилагодиме надворешните димензии, должината на оловото и типот на терминалот според внатрешната структура на слушалката. Можете да обезбедите 2D/3D цртежи, а ние ќе го оцениме дизајнот и ќе произведеме примероци.

П2: Која е минималната количина на нарачка (MOQ) за антени за слушалки?

О: Стандардна антена за слушалки со ниска MOQ; Прилагодени примероци достапни во мали количини, а MOQ за нарачки за масовно производство може да се преговара. Слободно контактирајте го нашиот тим за продажба за прашања.

П3: Дали можете да дадете извештај за тест за RF на антената?

О: Да. Секоја серија производи доаѓа со податоци за фабрички тестови, а ние исто така можеме да обезбедиме извештаи за инспекција од трета страна по барање на клиентот, обезбедувајќи целосна следливост на документацијата.

П4: Дали антената за слушалки може да биде компатибилна со модул Bluetooth 5.3?

О: Целосно компатибилен. Флексибилната антена за слушалки работи во стандардниот опсег 2.4G ISM и е компатибилен со целата серија аудио модули Bluetooth 5.0/5.1/5.2/5.3.

П5: Кои документи може да се обезбедат за извоз на производи?

О: Можеме да обезбедиме профактури, списоци за пакување, извештаи за RoHS и CE, деловни лиценци и други документи за да ги исполниме барањата за царинење во различни земји.
