За модерната опрема за спроведување на законот и теренско снимање, доверливото позиционирање е повеќе од погодност - тоа може директно да влијае на следливоста на доказите и оперативната безбедност.Кианмуго развиваGPS антена за тело камеракако индустриска GNSS керамичка антена за камери што се носат на телото, терминали за собирање докази, патролна опрема и други тешки мобилни уреди. Нејзината компатибилност со GPS, BeiDou, GLONASS и Galileo, RHCP дизајн и цврстата керамичка структура се дизајнирани да одржуваат стабилен сателитски прием во предизвикувачки средини.
ГПС антената во камера што се носи на телото мора да работи околу опструкцијата на човечкото тело, компактните структури на уредот, металната заштита, мобилните RF модули, батериите и променливите надворешни услови. На соодветна GNSS антена затоа и треба повеќе од основен сателитски прием. Оваа статија објаснува како конструкцијата на керамичката антена, кружната поларизација, контролата на RF пречки, материјалите со широка температура и правилната инсталација придонесуваат за стабилно позиционирање. Исто така, ги споредува технологиите на керамичките и флексибилните FPC антени и ги прикажува клучните размислувања за избор и инсталација за производителите на професионални камери за тело.
Содржина
- Што е GPS антена за тело камера?
- Зошто се важни перформансите на GPS кај фотоапаратите што се носат на телото?
- Кои фактори на изведба треба да ги оценат купувачите?
- Керамичка GPS антена наспроти FPC антена
- Клучни технички спецификации
- Како треба да се инсталира GPS антена?
- Типични апликации
- Најчесто поставувани прашања
- Заклучок
Што е GPS антена за тело камера?

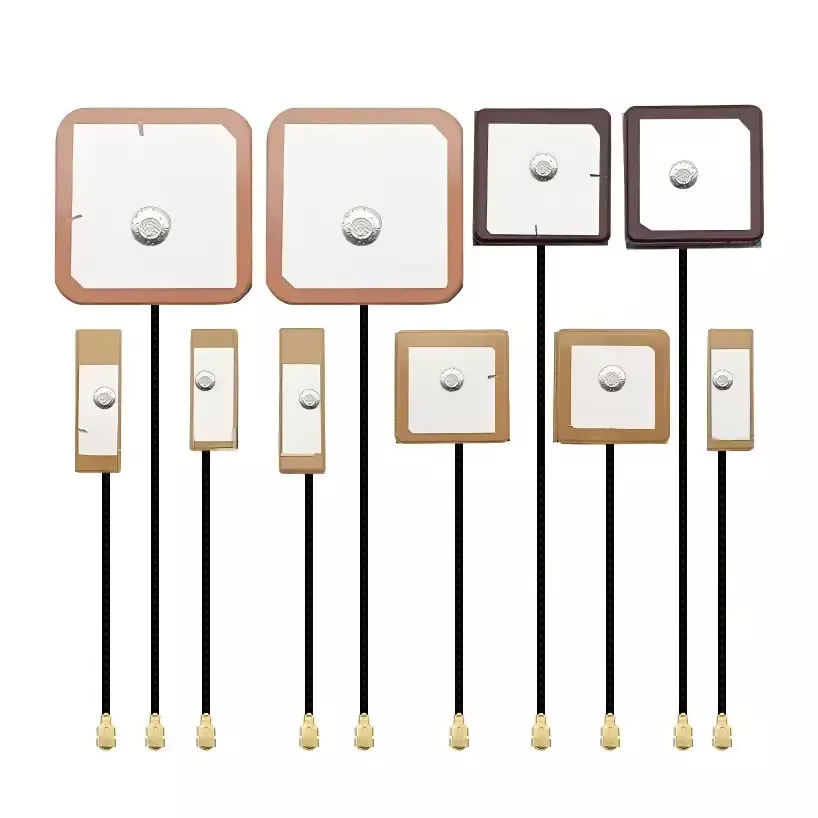

ГПС антена за тело камера е специјализирана компонента за примање GNSS дизајнирана да добива сигнали за сателитска навигација за камери што се носат на телото и преносни терминали за снимање докази. За разлика од антената за општа намена GPS, таа мора да работи во компактно куќиште додека се справува со опструкција на телото, електронски пречки, движење и менување на надворешните средини.
Решението на Qianmu користи високо-диелектрична керамичка лепенка структура и десна кружна поларизација (RHCP). Дизајнот поддржува GPS L1 на 1575,42 MHz и BeiDou B1 на 1561 MHz, додека компатибилноста со главните системи за сателитска навигација може да поддржува професионални апликации за позиционирање и на домашниот и на меѓународниот пазар.
Антената прима сателитски сигнали и го пренесува оптимизираниот RF сигнал до чипсетот за позиционирање. Потоа, уредот може да пресмета информации за локацијата, брзината, времето и надморската височина и да ги поврзе податоците за локацијата со снимените аудио и видео. Ова создава практична врска помеѓу снимената содржина и локацијата каде што се случил настанот.
Зошто се важни перформансите на GPS кај фотоапаратите што се носат на телото?
Камерите што се носат на телото често се користат додека персоналот оди, трча, врти, влегува во згради или управува со возила. Овие движења создаваат потешка RF средина отколку што обично доживува стационарен GPS приемник.
Стабилното позиционирање може да обезбеди неколку практични придобивки:
- Следливост на докази:Информациите за локацијата може да се поврзат со снимени снимки и оперативни настани.
- Записи за континуирана траекторија:Сигурниот сателитски прием помага да се намалат празнините во следењето на движењата.
- Оперативна свест:Теренските тимови можат да добијат посигурни информации за локацијата за време на мобилните операции.
- Намален нанос на позиционирање:Подобрите перформанси на антената може да помогнат да се ограничат нестабилните отчитувања на локацијата предизвикани од слаби или рефлектирани сигнали.
- Глобално распоредување:Мулти-системската GNSS компатибилност е корисна за опрема наменета за различни географски пазари.
Затоа, за производителите, изборот на антена треба да се земе предвид во раните фази на дизајнот на камерата на телото, наместо да се третира како задача за избор на конечна компонента.
Кои фактори на изведба треба да ги оценат купувачите?
1. Компатибилност на сателитски систем
Професионалните камери за каросеријата може да се распоредат низ различни земји и работни средини. Поддршката на GPS и BeiDou додека се приспособуваат на GLONASS и Galileo може да обезбеди поголема флексибилност при дизајнирање опрема за домашните и странските пазари.
2. Кружна поларизација
Сателитските сигнали GNSS имаат карактеристики на кружна поларизација. Антената RHCP е дизајнирана да одговара на ова својство на сигналот и може да помогне да се намали влијанието на одредени рефлектирани и неправилно поларизирани сигнали. Ова станува особено корисно околу згради, возила, метални конструкции и други рефлектирачки површини.
3. Отпорност на RF пречки
Модерната камера на телото може да содржи комуникациски модули 4G/5G, Wi-Fi, процесори, батерии и други електронски кола. Овие компоненти можат да создадат електрично сложена средина. Усогласувањето на антената и соодветното физичко одвојување може да помогнат да се намали несаканата RF спојка и да се подобри стабилноста на позиционирањето.
4. Доверливост на животната средина
Професионалната опрема може да биде изложена на летна топлина, зимски студ, вибрации, удари, влажност и продолжено работење на отворено. Индустрискиот керамички дизајн на Qianmu е наведен за работен температурен опсег од -40°C до +75°C, поддржувајќи апликации каде што компонентите од типот на потрошувачите може да не обезбедат доволна еколошка маржа.
5. Механичка издржливост
Опремата што се носи на телото доживува повторено движење и физичко ракување. Цврстата структура на керамичка антена може да обезбеди подобра димензионална стабилност отколку флексибилна структура во апликации каде што механичката издржливост е приоритет.
Керамичка GPS антена наспроти FPC антена
И керамичките и FPC антените технологии можат да бидат корисни, но нивните карактеристики се различни. Точниот избор зависи од структурата на производот, расположливиот простор, условите на околината, потребните перформанси за позиционирање и целната апликација.
| Фактор на споредба | Керамичка антена Кианму | Стандардна FPC GPS антена |
|---|---|---|
| Основен материјал | Индустриска високотемпературна синтерувана керамика | Флексибилен PI филм |
| Прием на сигнал | Дизајниран за стекнување силен сателитски сигнал | Погоден за компактни апликации за општа намена |
| Поларизација | RHCP | Зависи од дизајнот на антената |
| Работна температура | -40°C до +75°C | Зависи од конкретниот модел |
| Механичка структура | Цврста керамичка конструкција | Флексибилна конструкција на филм |
| Контрола на пречки | Дизајниран за опкружувања со RF кои бараат многу | Повеќе зависи од распоредот и инсталацијата на системот |
| Типична апликација | Професионални камери за каросерија и индустриски терминали | Компактна потрошувачка и пренослива електроника |
За производителите кои развиваат професионални уреди за снимање докази, керамичката GNSS антена може да понуди корисна комбинација на RF перформанси, отпорност на околината и структурна стабилност.
Клучни технички спецификации
При проценка на GPS антена за камера на телото, инженерите треба да ја прегледаат целосната RF и механичка спецификација наместо да се фокусираат само на компатибилноста со номиналната фреквенција.
| Параметар | Спецификација Кианму |
|---|---|
| Тип на производ | GNSS керамичка површинска антена за монтирање |
| Оперативни бендови | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Поларизација | Кружна поларизација на десната рака (RHCP) |
| Карактеристична импеданса | 50 Ω |
| VSWR | ≤1,8 |
| Добивка на врвот | 3,0-3,8 dBi |
| Работна температура | -40°C до +75°C |
| Температура на складирање | -45°C до +80°C |
| Инсталација | Поставување SMT, лемење преку дупка или приспособени конектори |
Овие спецификации обезбедуваат корисна почетна точка за RF инженерите. Сепак, конечните перформанси на антената секогаш треба да се проверат по интеграцијата во комплетот куќиште на фотоапаратот на телото, бидејќи материјалите за куќиште, поставувањето на батериите, распоредот на ПХБ, насочувањето на каблите и блиските безжични модули може значително да влијаат на реалните перформанси на RF.
Како треба да се инсталира GPS антена?
Дури и антената со високи перформанси може да има слаби перформанси ако е неправилно инсталирана. Затоа е од суштинско значење правилната механичка и RF интеграција.
Изберете соодветна позиција за инсталација
Областа на керамичкото зрачење не треба да биде директно покриена со метални куќишта, батерии или метални држачи. Генерално се претпочита неметална област кон горниот дел од камерата на телото. Qianmu препорачува да се задржи растојанието од најмалку 15 mm од 4G/5G и Wi-Fi антените каде што структурата на производот го дозволува тоа.
Следете ги правилните процедури за лемење
За антени од типот на пинови, спојниците за лемење треба да бидат целосни и сигурни. За производите SMT, антената треба да биде правилно порамнета и монтирана според препорачаниот процес на ПХБ. Треба да се избегнува прекумерен механички притисок бидејќи керамичките компоненти може да се оштетат со неправилно ракување.
Рутирање на контролни кабли и напојување
Антенските кабли треба внимателно да се насочуваат за да се намали непотребното спојување со далноводи и кола со висока струја. Онаму каде што е соодветно, може да се користат и изолациски материјали за да се изолира антената од силни извори на електрични пречки.
Тестирајте го комплетниот уред
Тестирањето на лабораториските компоненти е важно, но не треба да ја замени целосната машинска верификација. По склопувањето, производителите треба да го проценат стекнувањето на сателити со ладен старт и топол старт, точноста на позиционирањето, бројот на сателити и континуитетот на траекторијата при реални надворешни услови.
Кои апликации можат да користат GPS антена за камера за тело?
Професионалната GNSS антена може да поддржува широк опсег на мобилна опрема за снимање и позиционирање, вклучувајќи:
- 4G/5G камери на телото за спроведување на законот
- Терминали за снимање на полицијата и сообраќајот
- Камери за градско управување и управа на патиштата
- Противпожарната единица за аудиовизуелна доказна опрема
- Терминали за снимање отпорни на експлозија и суштински безбедни
- Опрема за рударска и петрохемиска инспекција
- Уреди за енергетска инспекција и железничка патрола
- Терминали за надворешна инспекција и теренска работа
- Извозно ориентирани фотоапарати кои се носат на телото со повеќе бендови
Комбинацијата на прием на GNSS, компактна интеграција и издржливост на околината ја прави оваа технологија на антена особено релевантна за професионалната опрема која мора постојано да работи надвор од контролирани внатрешни средини.
Најчесто поставувани прашања
1. Кои сателитски системи поддржува Body Cam GPS Antenna?
Антената е дизајнирана околу фреквенциите GPS L1 и BeiDou B1 и поддржува повеќесистемски GNSS апликации кои вклучуваат GPS, BeiDou, GLONASS и Galileo.
2. Зошто RHCP е важен за GNSS прием?
RHCP, или десната кружна поларизација, се совпаѓа со карактеристиките на поларизација на обичните сателитски сигнали GNSS. Тоа може да помогне да се подобри конзистентноста на приемот и да се намали влијанието на некои рефлектирани или неправилно поларизирани сигнали.
3. Дали антената може да работи на екстремни температури?
Назначениот опсег на работна температура е -40°C до +75°C, што ја прави антената погодна за многу тешки надворешни и индустриски апликации.
4. Дали антената може да се прилагоди за нов дизајн на камерата на телото?
Да. Како оригинален производител, Qianmu може да поддржува приспособен развој на антена според структурата на уредот, работната фреквенција, барањата за инсталација, конфигурацијата на конекторот и целите за изведба на RF.
5. Колку растојание треба да се одржува од антените 4G/5G и Wi-Fi?
Се препорачува минимум одвојување од 15 mm каде што структурата на производот дозволува. Конечното растојание треба да се потврди преку RF тестирање бидејќи геометријата на куќиштето и внатрешната електроника може да ја променат оптималната позиција на антената.
6. Дали е потребно тестирање на отворено по инсталацијата на антената?
Да. Силно се препорачува тестирање на отворено на целосниот уред. Инженерите треба да го потврдат стекнувањето на сателитот, точноста на позиционирањето, ладното и топлото стартување и континуитетот на траекторијата откако антената ќе се интегрира во конечниот ограден простор.
Заклучок
Сигурната GNSS антена е критична компонента на професионалната камера што се носи на телото бидејќи перформансите на позиционирањето влијаат на точноста на локацијата, следливоста на доказите и оперативната сигурност. Керамичката конструкција, поларизацијата на RHCP, компатибилноста со повеќесистемски GNSS, контролата на пречки и перформансите со широка температура можат да обезбедат поцврста основа за тешки апликации за фотоапаратот на телото.
Кианму комбинира истражување и развој на антена, производство, тестирање на RF и приспособено производство за поддршка на производителите на камери на телото и системските интегратори. За проекти кои бараат прилагодени фреквенциски опсези, димензии, конектори, структури за инсталација или RF оптимизација, истражете го решението Body Cam GPS Antenna иконтактирајте со насза технички консултации, примероци и приспособен развој на антена.
