Антена за монтирање на таванот

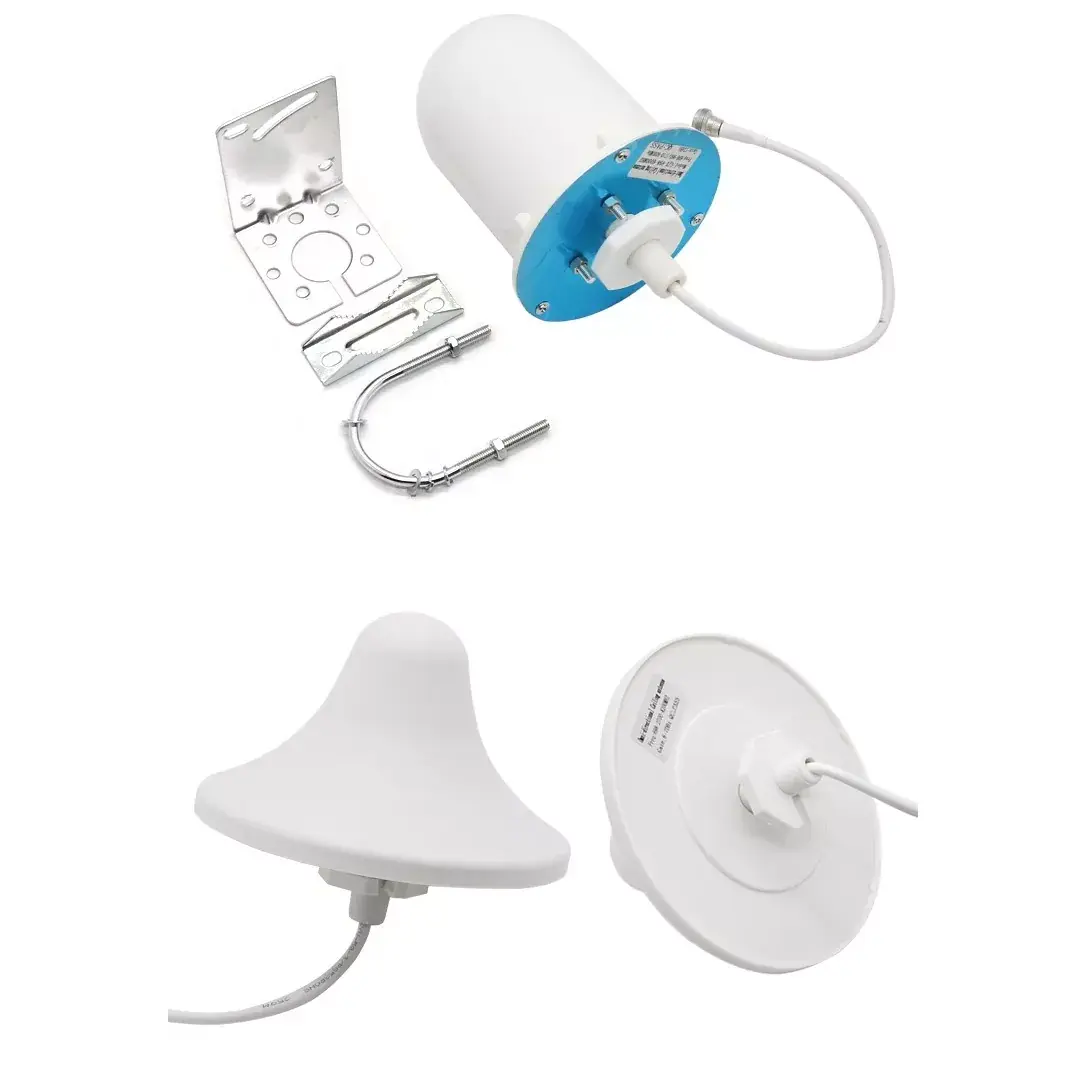

Антената за монтирање на таванот се антени со сееднонасочни радиофреквенции, монтирани на внатрешен таван. Саморазвиената антена на таванот на Qianmu Communication се одликува со интегриран кружен дизајн на таванот, со прецизни осцилатори од чист бакар и високо изолирани задни плочи на рефлектор внатре и е пасивна широкопојасна комуникациска антена. Производот може директно да се вгради во таванот за да се постигне еднообразно зрачење на сигналот од 360°, земајќи ги предвид и естетиката на инсталацијата и способноста за целосна покриеност, и е широко компатибилен со внатрешните WiFi, Bluetooth, засилување на сигналот 4G и мрежни системи за целата куќа. Цианму комуникациската антена поставена на таванот, со чист бакарен осцилатор + процес на домување со отпорен на пламен, е совршено компатибилна со различни комерцијални проекти за вмрежување во затворени простории, како што се хотели, деловни згради, трговски центри, фабрики итн.

Принцип на работа

Антената за комуникација со илјада мрежи, поставена на таванот, постигнува стабилен пренос и прием на сигналот преку двојниот механизам на зрачење на коаксијалниот осцилатор за снабдување и агрегација на рефлексија на дното. Внатрешната структура е поделена на четири слоја: конектор за напојување, осцилатор на зрачење, рефлектор за изолација и заштитно куќиште. Секој параметар на изведба се мери во анехоичната комора, не се означени лажни параметри:

1. Принцип на резонанца на широкопојасен осцилатор: Користејќи прстенести омнидирекционални бакарни осцилатори, кои ги покриваат двојните стандардни фреквенциски опсези на WiFi од 2400-2500 MHZ и 5150-5850 MHZ, измерениот фреквентен појас стоечки бран е севкупна фреквентна зона ≤ 1,4, нема да има целосна резонанца. ситуација кога фреквенцискиот опсег 5G не може да се најде во некои области.

2. Концентрација на бранови на рефлексија на дното: На дното на антената се додава метална рефлектирачка плоча за да се спротивстави на загубата на сигналот предизвикана од металната јазичка на таванот и алуминиумскиот панел на таванот нагоре. Измереното вертикално слабеење на сигналот надолу е намалено за 70%, 90% од безжичната енергија зрачи во внатрешниот простор, а растојанието на покривање се зголемува за 30% со иста моќност.

3. Механизам за рамномерно зрачење од 360°: Симетричен распоред на кружни осцилатори, хоризонтална флуктуација на зрачењето ≤1,2dB, без проблем со нерамнотежа на покриеноста со силен сигнал од едната страна и без мрежа од другата страна, измерена разлика во јачината на сигналот во радиус од 10 метри не повеќе од 5 dBm.

4. Дизајн на изолациона структура против пречки: Дополнителен впивачки памучен слој се додава во внатрешноста на куќиштето за да се изолира електромагнетниот шум генериран од прекинувачите и жиците во компјутерската соба над таванот. Во сценаријата за густо поврзување со АП, кофреквентните пречки се намалуваат за 40%, а брзината на мрежата на повеќе корисници поврзани истовремено не опаѓа значително.

5. Широка температурна стабилност на структурата на материјалот: ABS куќиште отпорно на пламен + целосно бакарен осцилатор, тестиран за 72 часа стареење на високи и ниски температури од -30 °C до +65 °C, осцилаторот нема оксидација, грешка во отстапувањето на фреквенцијата ≤±3MHz, перформансите не опаѓаат во долгорочно високотемпературно опкружување на затворен плафон.

Компатибилен со опрема за поддршка

Оваа антена поставена на таван е компатибилна со огромното мнозинство на внатрешни безжични комуникациски уреди на пазарот. Инженерските модификации не бараат дополнителни додатоци за адаптер и може директно да се поврзат за употреба:

1. Комерцијални безжични уреди: Enterprise dual-band безжичен AP, високомоќен WiFi рутер, хотелски AC безжичен контролер, безжичен рутер поставен на таван

2. Опрема за подобрување на сигналот: засилувач на сигнал 2.4G/5G, внатрешна микро базна станица 4G/5G, повторувач на сигнали од мобилен телефон, портал за засилување Bluetooth

3. Опрема за вмрежување на Iot: порта Bluetooth, базна станица за собирање во затворен простор LoRa, портал за индустриски сензори 2.4G, домаќин на централната контрола на кампусот iot

4. Инженерска галантерија за слаба струја: делител на моќност на радио фреквенција, спојка, внатрешен фидер, модул за проширување на мрежата за слаба струјна кутија

Целосно упатство за инсталација и употреба

(1) Клучни точки за планирање пред инсталацијата

1. Планирање на локација: Во отворени простории, секоја антена поставена на таванот има ефективен радиус на покриеност од 8-12 метри. Во хотелските соби со многу прегради се поставува по една антена на секои 6-8 метри.

2. Избегнување на таванот: Инсталирајте за да избегнете метални цевки, силни електрични кабли и разводни уреди внатре во таванот за да ги намалите електромагнетните пречки;

3. Барања за жици: Користете стандардни RF доводници од 50Ω, со должина на секој доводник контролирана во рамките на 15 метри за да избегнете прекумерно губење на сигналот.

(2) Чекор-по-чекор процес за инсталација на таванот

1. Дупчење: Направете кружна дупка со дијаметар од 30 mm во гипс картон/алуминиумски таван преку доводникот за радиофреквенција;

2. Поврзување: Поврзете го едниот крај од фидерот со SMA интерфејсот на задната страна на антената поставена на таванот и затегнете ја за да спречите олабавување;

3. Поправање: турнете го главното тело на антената од под таванот во дупката, со заден спој на врвот на таванската плоча, автоматски заклучување и фиксирање;

4. Докинг од задниот дел: Поврзете го другиот крај на фидерот со безжичната АП, RF-портата на засилувачот на сигналот и напојување на уредот;

5. Реално мерење и прифаќање: Користете тестер на сигнал за да ја тестирате јачината на сигналот на областа на покриеност. Опсегот од -40 до -70 DBM се смета за квалификувана покриеност.

(3) Белешки за пост-одржување

1. На секои шест месеци проверувајте дали има разлабавени клипови на антената и оксидирани споеви на фидер;

2. Во влажни подруми и кујнски поставки, отстранете ја и чистете ја обвивката за отстранување прашина секоја година за да избегнете акумулација на прашина да влијае на ефикасноста на радијацијата;

3. Не ставајте метални листови или жици над антената, што значително ќе го намали опсегот на безжична покриеност.

ЧПП Најчесто поставувани прашања

П1: Со какви уреди е компатибилна оваа антена поставена на таван?

A1: Цианму комуникациската антена поставена на таванот е компатибилна со огромното мнозинство уреди со интерфејс со 50Ω RF, како што се безжични апликации со двоен опсег, засилувачи на сигнал за WiFi со голема моќ, микро базни станици во затворен простор, итн. Може директно да се совпадне со комерцијални проекти за безжично покривање во хотели и деловни згради.

П2: Дали ви се потребни професионални алатки за инсталирање на антена за монтирање на таванот? Дали едно лице може да ја заврши работата?

А2: Не се потребни сложени алатки. Потребна е само мала електрична дупчалка за да се направат дупки, а структурата за прицврстување е фиксирана. Едно лице може да ја заврши инсталацијата на една антена поставена на плафон за 5 минути. Производот доаѓа со прирачник за инсталација, па дури и градежните работници без претходно искуство можат да ги разберат чекорите за работа.

П3: Дали може да се прилагодат интерфејсот на антената, логото на школка и пакувањето?

А3: Целосно приспособлив. Како изворна фабрика, можеме да ги замениме сите типови RF интерфејси на SMA/N/BNC по потреба, да поддржуваме печатење со свилен екран на логото на клиентскиот бренд LOGO на школка, прилагодено неутрално пакување за извоз, пакување во кутија во боја и може да се преговара за минималната количина на нарачка за сопствени нарачки OEM/ODM.

П4: Како можеме да го потврдиме вистинското растојание на покривање на антената поставена на таванот? Можеме ли да ги обезбедиме измерените податоци?

А4: Да. Секоја серија на тавански антени доаѓа со извештај за тестирање на радиофреквентна анехоична комора, заедно со видео за тестирање на покриеност на лице место и податоци за јачината на сигналот за различни домашни хотели и деловни згради. Сите параметри се реални и проверливи, а клиентите можат да испратат примероци назад за само-тестирање и споредба.
