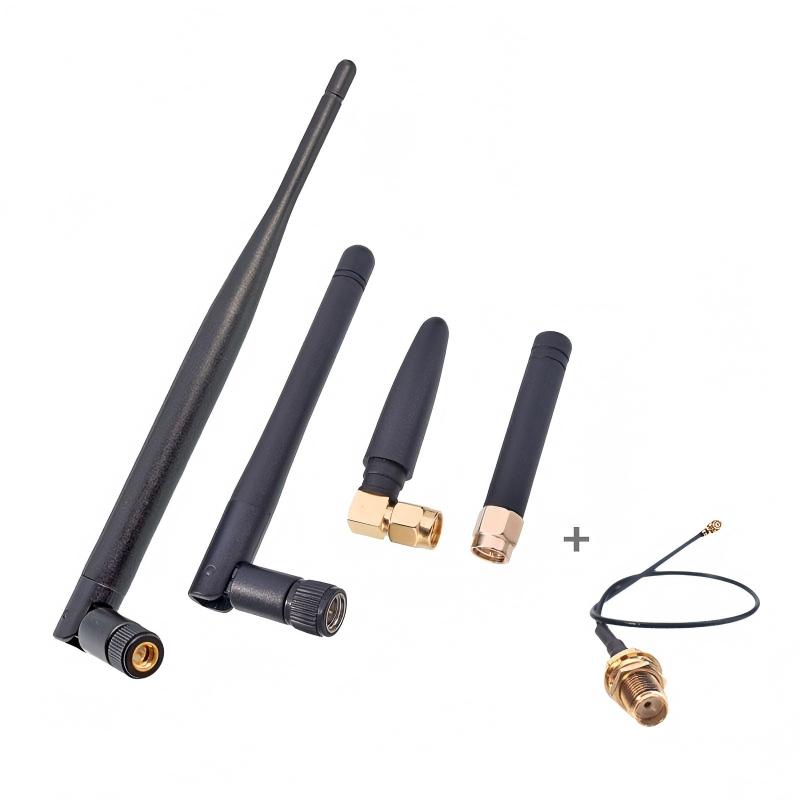

Што точно е гумена антена?

A гумена патка антена(попозната како гумена антена или гумена патка антена) е вообичаена малаомни антенаименуван по надворешниот заштитен слој од гума или пластика. Широко се користи во уредите за безжична комуникација, како што се воки-токи, безжични рутери, радија за автомобили и IoT уреди. Qianmu Communications ги објаснува своите основни карактеристики и принципи на работа:

1. Структура и карактеристики на дизајнот

Надворешни материјали:

Надворешниот слој е изработен од флексибилна гума/силикон (некои се тврда пластика), обезбедувајќи физичка заштита како хидроизолација, отпорност на удари и отпорност на корозија.

Бојата е обично црна, со неколку сопствени опции достапни во други бои (како бела или портокалова).

Внатрешна структура:

Основен радијатор: Внатрешна метална жица со спирала (бакар или челик) сокриена внатре, која служи како зрачен елемент на антената.

Коло за усогласување на базите: Мало коло за совпаѓање (како кондензатор или индуктор) може да се интегрира на дното за да се оптимизира импедансата (обично 50Ω) за усогласување на уредот.

Конектор: Заеднички RF интерфејси како што се SMA, RP-SMA и TNC се користат на дното, што овозможува директно поврзување со завртки со опремата.

Облик: цилиндричен или конусен, вообичаено 5–20 cm во должина (во зависност од опсегот на работната фреквенција), со дијаметар од приближно 0,5–2 cm.

2. Принцип на работа и електрични карактеристики

Принцип на зрачење: Внатрешната спирална жица во суштина функционира како скратена монополна антена, со нејзината електрична должина проширена низ спиралната структура, овозможувајќи резонанца на целниот фреквентен опсег (како 433 MHz или 2,4 GHz) и покрај неговите мали физички димензии.

Омнидирекционално зрачење: Кога се поставува вертикално, обезбедува еднообразно зрачење во хоризонтална насока на 360°, со помала засилување во вертикална насока.

Покриеност на бендот

1. Еднопојасен опсег: Дизајниран специјално за одреден опсег на фреквенции (на пр., GPS 1,5 GHz, 4G 1,8 GHz).

2. Повеќе опсег: Поддржува повеќе фреквенции (на пр., истовремено покривање на UHF 400 MHz и 2,4 GHz) преку сегментиран спирален или индуктивен дизајн.

3. Основни предности

Физичка издржливост:

Гуменото куќиште е отпорно на свиткување и водоотпорно (најчесто оценет со IP67), што го прави погодно за надворешни или мобилни апликации (како што се автомобилски и рачни уреди).

Лесно се инсталира:

Директно поврзете го интерфејсот на уредот без сложено поставување.

Ниска цена:

Индустриското масовно производство има ниски трошоци.

Лесни:

Обично тежи помалку од 50 грама, што го прави идеален за преносливи уреди.

4. Типични сценарија за примена

Потрошувачка електроника:

Домашен рутер (Wi-Fi 2,4GHz/5GHz), Bluetooth слушалки, сензори за паметни домови.

Црна гумена антена што може да се одвојува на врвот на рутерот TP-Link.

Професионална безжична комуникација:

Двонасочно радио (UHF/VHF опсег), радио поставено на возило и антена за видео пренос на дрон.

Интернет на нештата (IoT):

Антена со модул NB-IoT/LoRa, терминал за позиционирање GPS.

Индустриска опрема:

Индустриски далечински управувачи (кранови, AGV), јазли на сензорска мрежа.

5. Ограничувања и размислувања

Пониска ефикасност:

Поради ограничувањата за минијатуризација, ефикасноста на зрачењето е обично само 30%-60% (во споредба со над 80% за антени со целосна големина).

Ограничена добивка:

Карактеристиките на мала засилување резултираат со пократки растојанија на пренос (на пример, рутерите за Wi-Fi со диполни антени обично покриваат опсег од ≤50 метри).

Чувствителна локација за инсталација:

Мора да се инсталира вертикално за да се обезбеди сенасочност; перформансите се намалуваат кога се блиску до метални површини (ефект на рамнина на земјата).

Фиксен фреквентен опсег:

Фреквенцијата не може да се прилагоди по напуштањето на фабриката; потребен е прецизен избор на модел според фреквентниот опсег на опремата.

6. Препораки за избор и употреба

Соодветен фреквентен опсег:

Потврдете го оперативниот фреквентен опсег на уредот (на пр., 315 MHz, 868 MHz, 2,4 GHz) и изберете ја соодветната резонантна антена.

Компатибилност со интерфејс:

Потврдете го типот на интерфејсот на уредот (на пр., SMA машко/женско) за да избегнете физичко несовпаѓање.

Адаптација на сцена:

Опремата на отворено треба да има оценка за заштита IP67; опремата монтирана на возило треба да го земе предвид дизајнот против вибрации.

Надградба на перформансите:

Барањата за долг дострел може да се задоволат со замена со антена со голема засилување, но ова ќе ја жртвува сенасочноста.

Резиме: Антената со камшик претставува економично и практично решение за безжични уреди, омилено кај потрошувачката електроника и индустрискиот хардвер поради неговата ниска цена, лесната инсталација и силната физичка издржливост. Сепак, неговата мала добивка и тесниот пропусен опсег ја ограничуваат неговата примена во сценарија со високи перформанси, така што професионалните надворешни антени остануваат неопходни за долг дострел или високо доверливи комуникации (како што се пренос на видео со дрон или базни станици).
