Заедничка антена за велосипеди

Заедничката антена за велосипеди е посветена антена за IoT RF специјално дизајнирана да се интегрира во куќиштето на паметната брава на заедничките велосипеди и е-велосипеди. Не бара надворешна изложеност надвор од куќиштето на уредот, наместо тоа директно се поставува околу ПХБ-то на бравата или во резервираниот внатрешен простор во куќиштето на бравата. Поради ограничениот внатрешен простор на паметните брави и електромагнетните пречки од металните куќишта, батериите, моторите и компонентите на матичната плоча, конвенционалните внатрешни антени кои се наоѓаат на полица претрпуваат значително слабеење на сигналот кога се монтираат. Ова води до одложено известување за возилото, позиционирање, ненормална потрошувачка на енергија за спиење и на крајот повисоки трошоци за оперативно одржување. Антената на Qianmu Communications е специјално оптимизирана и подесена за сложената електромагнетна средина во куќиштата на бравата, обезбедувајќи стабилна комуникација и излез на сигнал за позиционирање во затворени, затворени шуплини. Служи како основна компонента за поддршка за решенија за паметна брава во заеднички возила со две тркала.

Принцип на работа

1. Матичната плоча за паметна брава емитува RF сигнал преку својата RF порта, кој се пренесува преку кабел за довод на зрачење до вградената антена на заедничкиот велосипед.

2. Единицата за зрачење ги претвора електричните сигнали во електромагнетни бранови, кои продираат во куќиштето на пластичната брава и зрачат нанадвор, пренесувајќи ја локацијата на возилото, статусот на бравата, нивото на батеријата и информациите за дефекти на платформа за управување базирана на облак.

3. Примајте команди за далечинско отклучување и заклучување од базната станица, претворете ги воздушните електромагнетни бранови назад во електрични сигнали и пренесете ги на главната плоча;

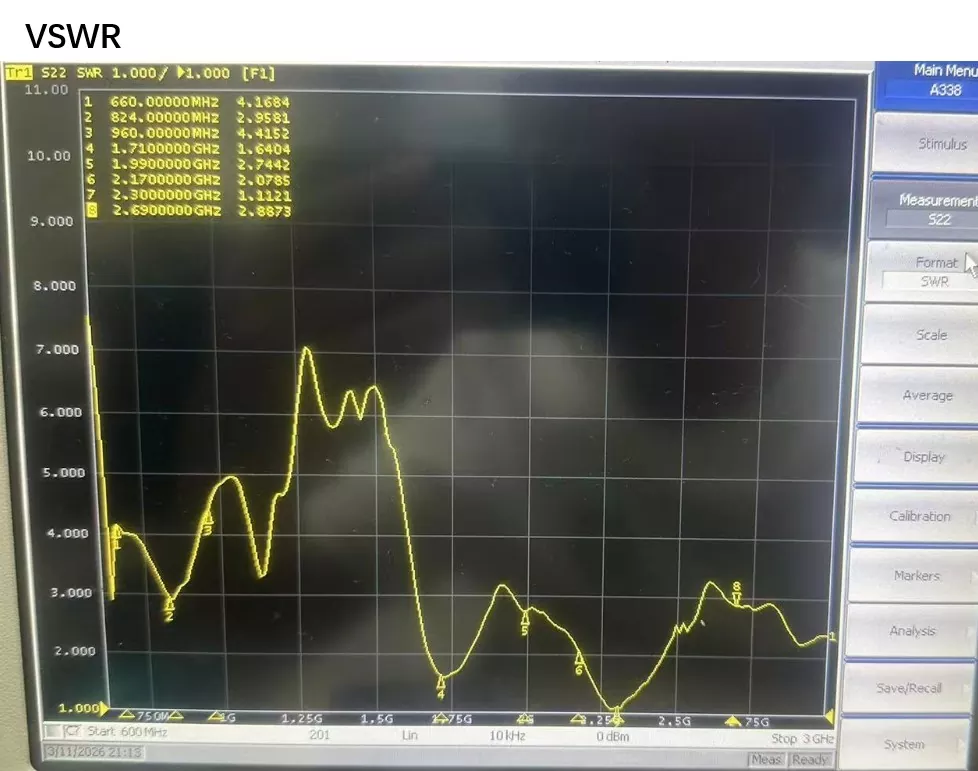

4. Подесувањето на импедансата се изведува за да се решат внатрешните пречки во металот и батеријата, да се одржува стандардна импеданса од 50Ω во ограничени простори, да се намали загубата на ехо, да се потисне абнормалната потрошувачка на енергија и да се продолжи траењето на литиумската батерија на уредот.

Компатибилен со поддржани уреди

· Заклучување за паметни велосипеди NBIoT

· 4G Cat.1 Заеднички електричен велосипед Централна брава

· Внатрешен IoT комуникациски модул за заеднички електрични скутери

· Заеднички скутери и уреди за мобилност со вградени комуникациски терминали

· Мала надворешна брава за IoT, брава за кабинет со вграден модул

Основна технологија на производот

1. Дизајн за подесување против пречки во шуплината: Специфично калибриран во анехоична комора за справување со електромагнетни пречки од внатрешни метални куќишта, литиумски батерии и табли во паметните брави. Одржува стабилни перформанси на зрачење дури и во затворени, затворени простори, ефикасно спречувајќи ги флуктуациите на сигналот предизвикани од внатрешната средина на бравата.

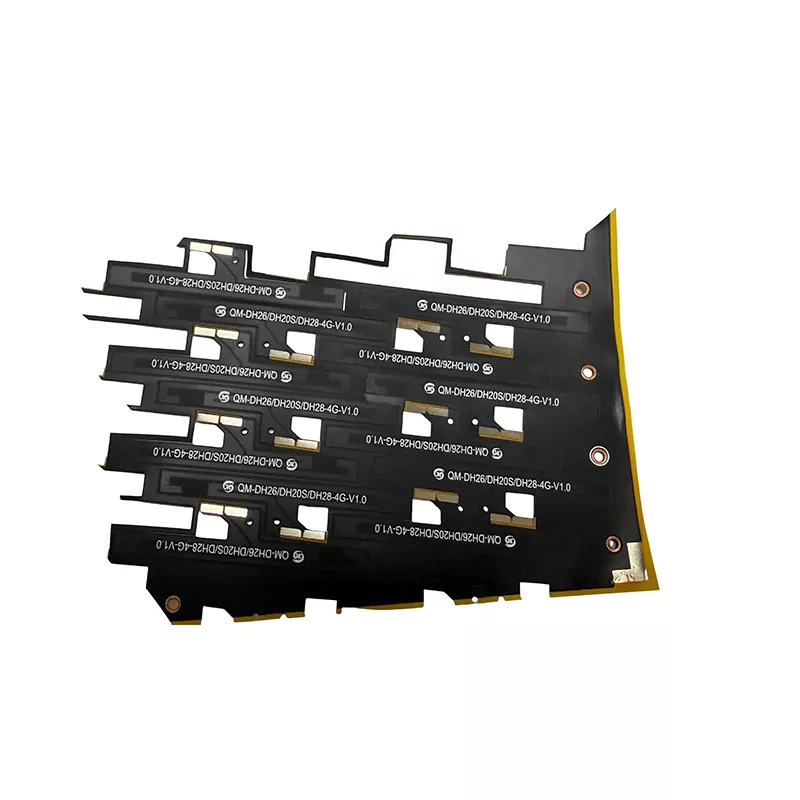

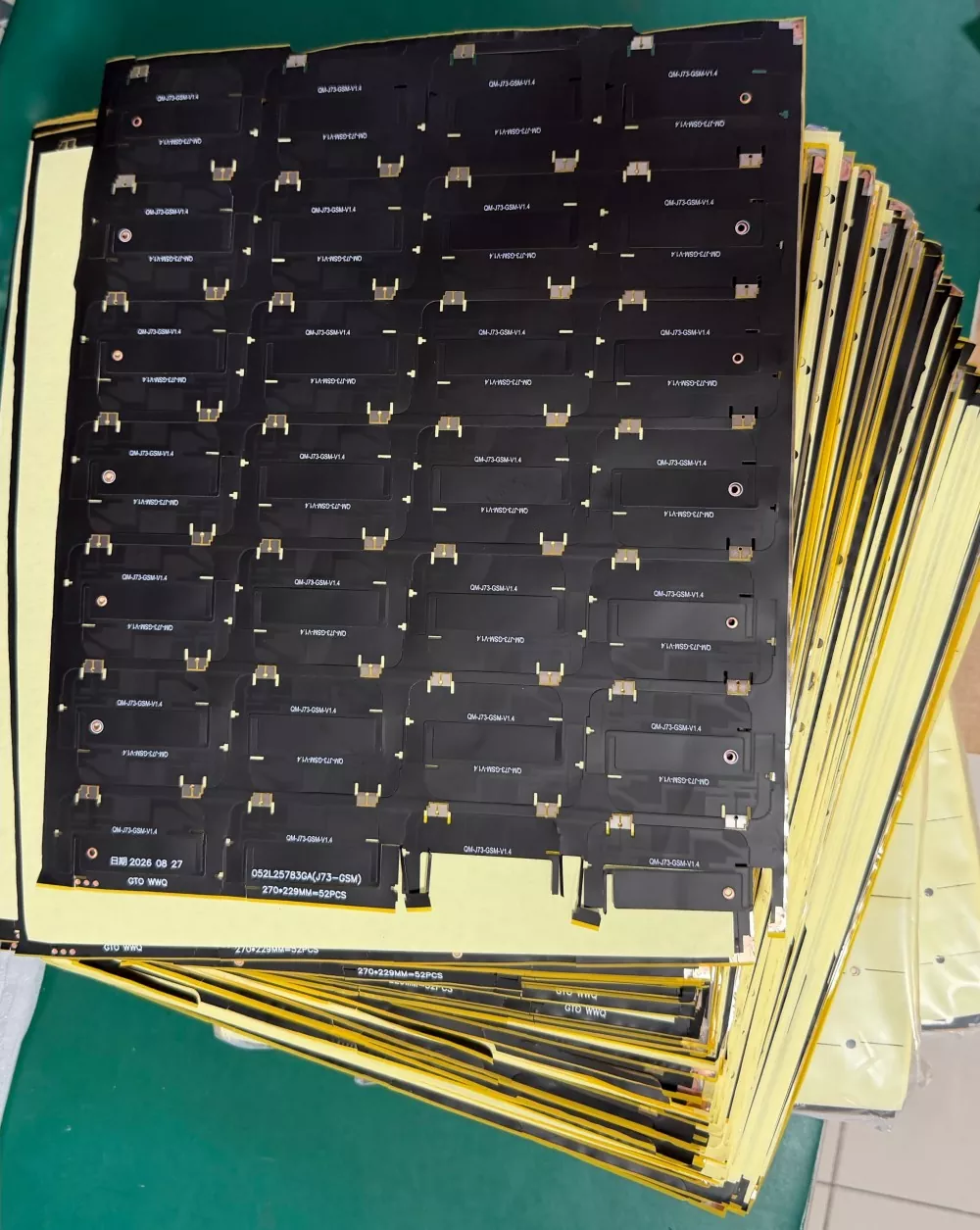

2. Компактен и тенок дизајн, идеален за тесни простори во бравите: достапен во повеќе големини и конфигурации, со флексибилни опции за FPC, керамика, пружини и PCB антени за да одговараат на различни димензии на внатрешните брави. Зафаќа минимален простор во шуплината, што им го олеснува интегрирањето на конструктивните инженери во дизајните.

3. Карактеристики против вибрации и против замор: Заедничките велосипеди често наидуваат на нерамни патишта и долги вибрации, што лесно може да доведе до кинење на жицата на доводникот или откачување на спојниците за лемење. Заедничката антена за велосипед вклучува засилување за тампонирање на стресот на излезната точка на кабелот, а флексибилната FPC верзија вклучува дополнителни челични зајакнувачки плочи. По 500 часа симулирани тестови за доверливост на вибрациите на патот, значително ги намалува производствените дефекти како што се скршените жици.

4. Оптимизација на RF со мала моќност: Оптимизирањето на загубата на RF врската ја намалува потрошувачката на енергија за пренос на уредот во сложени внатрешни средини, го намалува целокупното искористување на енергијата на системот, ги продолжува циклусите за замена на батериите за поединечни возила и ја намалува фреквенцијата на одржување на лице место.

5. Флексибилни можности за приспособување и развој: може посебно да се дотеруваат според димензиите на куќиштето на клиентот и распоредот на внатрешните компоненти; поддржува единечна комуникација или интегрирани антени со двојна функција кои комбинираат комуникација и позиционирање GNSS; Должината на кабелот, типот на конекторот и оперативниот фреквентен опсег се прилагодливи.

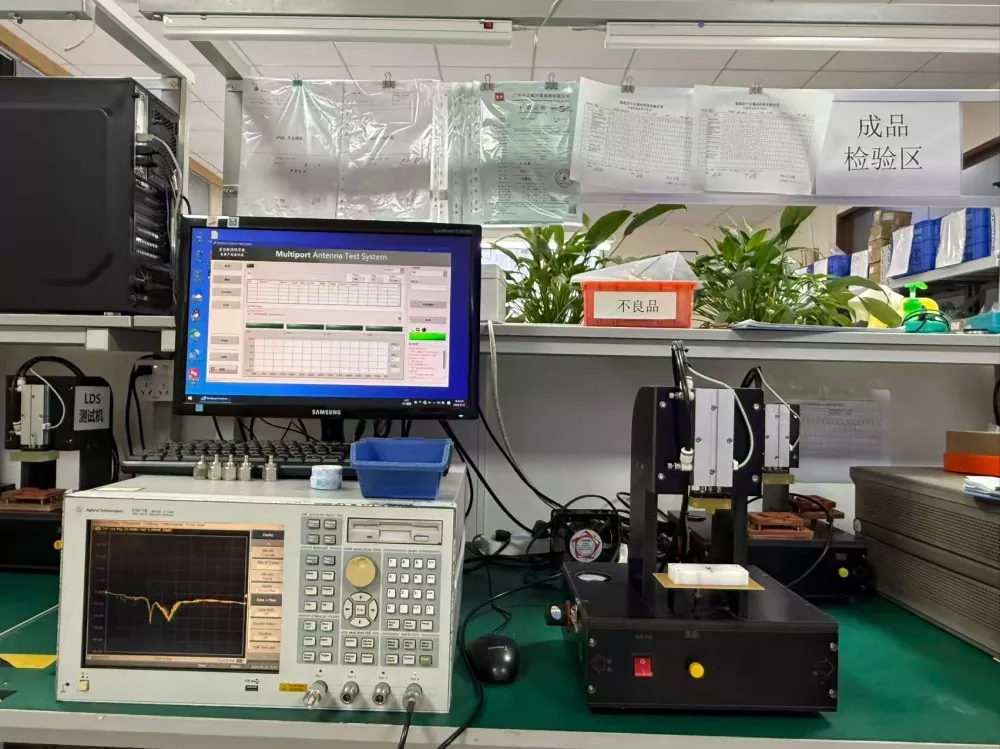

6. Квалитет што може да се следи и проверува: Секоја серија производи ги задржува извештаите за тестирање на микробрановата анехоична комора и записите од тестот за стареење за земање примероци. За големо снабдување на проектот, вистинските податоци за мерење може да се обезбедат со пратката за да се исполнат барањата за прифаќање на проектот. Како добавувач со независни способности за истражување и развој, можеме да испорачаме повеќе повторувања на прототипови во фазата на примерок.

Како да изберете заедничка антена за велосипед

1. Разјаснете ги фреквентните опсези и функционалните барања: потврдете дали проектот е NB-IoT или 4G Cat.1 и дали е потребно интегрирано двојно позиционирање на Beidou-GPS. Заедничките антени за велосипеди со идентичен изглед, но неусогласени фреквенциски опсези ќе резултираат со слаби реални перформанси кога се користат во бравите.

2. Оценете ја внатрешната средина на шуплината: земете ја предвид големината на внатрешниот простор, околните метални компоненти и поставеноста на батеријата. Не потпирајте се само на параметрите на голите компоненти на антената; вистинските мерења мора да се спроведат по целосно склопување на куќиштето, бидејќи податоците од голата табла не можат да претставуваат реални перформанси во реалните проекти.

3. Однапред потврдете ги структурните барања: расположливите димензии на просторот, методот на инсталација и монтирање, моделот на конекторот и дозволената должина на кабелот за да избегнете купување компоненти што не може да се склопат.

4. Дајте приоритет на производителите со можности за подесување на RF. Генеричките производи кои не се достапни на полица можеби не се компатибилни со телото на вашата брава; физичката фабрика може повторно да се прилагоди и оптимизира специјално за вашата брава, додека трговците обично не можат да постигнат оптимизација на ниво на празнина.

Најчесто поставувани прашања

П1: Дали поголемото засилување на антената секогаш значи подобри перформанси?

О: Не. Вградените антени се затворени во тесна метална празнина; едноставно следење на висока добивка може да доведе до несовпаѓање на импедансата, што пак предизвикува нагло зголемување на вкупната потрошувачка на енергија. За заеднички велосипеди, вградената антена мора да балансира повеќе фактори, вклучувајќи ја околината во шуплината, потрошувачката на енергија, отпорноста на удар и големината, што бара усогласување и дотерување врз основа на дизајнот на телото на бравата.

П2: Кои се предностите и недостатоците на вградените антени во споредба со надворешните антени?

О: Предности на вградените антени: чист изглед на уредот без изложени компоненти, елиминирање на ризиците од оштетување, кршење или загуба поврзани со надворешните антени. Недостатоци: поголеми пречки од внатрешните метални делови во куќиштето на бравата, што бара поголема прецизност во подесувањето на антената. Ако вашиот проект вклучува распоредување од големи размери во високи згради или подземни гаражи, од суштинско значење е темелното тестирање и евалуација на лице место.

П3: Можеме ли да направиме 4G комуникација + GPS BeiDou двофункционална заедничка антена за велосипед?

О: Поддржано. Интегрираниот дизајн со двојна антена ги намалува внатрешните жици, а конекторите и каблите може да се приспособат по потреба.

П4: Која е политиката за гаранција на производот?

О: При нормална инсталација и употреба, обезбедуваме гаранција за електрични дефекти на самиот производ кои не се резултат на човечка штета. Меѓутоа, проблемите кои произлегуваат од неправилна инсталација, силно влечење на кабли или оштетување предизвикано од компресија за време на склопувањето не се покриени со гаранција. Ќе обезбедиме и упатства за инсталација за да помогнеме да се избегнат ваквите проблеми.
