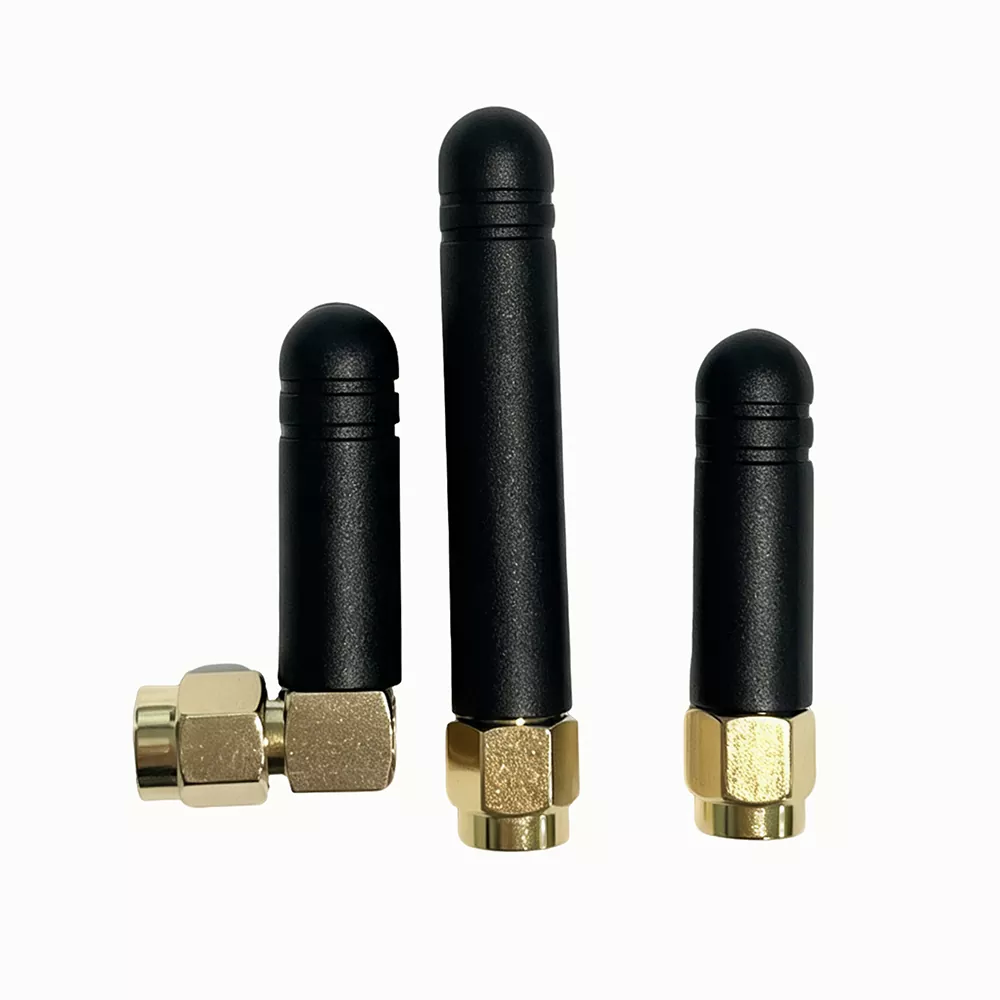

Антена Лора

Антената LoRa е индустриска антена на IoT RF од 433 MHz и 868–920 MHz, дизајнирана за комуникација со широк опсег на широк опсег.

Развиена од Qianmu Communication, оваа антена прифаќа структура на поделена надворешна прачка која може флексибилно да се инсталира на куќиштата, столбовите и кутиите на уредот, намалувајќи ја загубата на заштитниот сигнал предизвикан од металните обвивки, ѕидови и главните плочи.

Користи едноделен обликуван осцилатор од чист бакар и ПВЦ куќиште отпорно на временски услови, прецизно покривајќи го нискиот опсег од 433 MHz и глобалниот опсег ISM од 868–920 MHz.

Со стабилни сериски перформанси, антената LoRa е погодна за проекти за мрежно поврзување на IoT со мала моќност на долги растојанија.

Принцип на работа

Антената LoRa Qianmu Communication 433/868–920 MHz користи сегментиран дизајн на резонантен осцилатор комбиниран со сенасочно RF зрачење за да постигне пренос и прием на сигнал на долги растојанија.

Внатрешната структура вклучува RF конектор, осцилатор што одговара на импедансата, изолациски заштитен слој и водоотпорно заштитно куќиште. Сите параметри за изведба се тестирани од RF лабораторијата на компанијата со помош на векторски мрежен анализатор.

1. Дизајн на сегментирана резонанца со двоен опсег

Антената интегрира два независно усогласени осцилатори за нискофреквентниот опсег од 433 MHz и опсегот ISM од 868–920 MHz. Измерениот VSWR со целосен опсег е ≤1,3, што обезбедува стабилна резонанца во двата опсега на фреквенции.

Една антена поддржува два мејнстрим LoRa комуникациски опсези без да бара посебен инвентар.

2. Дизајн на 360° сееднонасочно зрачење

Симетричната структура на осцилатор во форма на прачка обезбедува еднообразно хоризонтално зрачење со флуктуација од ≤1dB и ги намалува слепите точки на сигналот.

Под иста моќност на пренос, измереното растојание на пренос во отворена област е 2,8 пати подолго од она на вградената антена на уредот, што поддржува повеќенасочно мрежно поврзување на уредот без дисбаланс на сигналот.

3. Метална заштита и структура против мешање

Бакарните заштитни прстени се интегрирани во основата на антената за да се намалат електромагнетните пречки од главните плочи на портата, индустриските мотори и каблите за напојување.

Во средини со силни пречки, како што се фабриките и трафостаниците, измерената загуба на пакети со податоци е намалена за 65%, обезбедувајќи стабилен пренос на податоци на IoT.

4. Структура отпорна на надворешни временски услови

Антената прифаќа задебелено ПВЦ водоотпорно куќиште со запечатени гумени дихтунзи. Поминал 72-часовни тестови за циклично стареење и тестови за отпорност на дождовница од -40°C до +70°C.

Осцилаторот останува заштитен од оксидација, со отстапување на фреквенцијата во рамките на ≤±2MHz, одржувајќи стабилни перформанси на отворено.

5. Стандардна импеданса на совпаѓање од 50 Ω

Антената користи прецизно прилагодување на фабричката импеданса и поддржува стандардни RF интерфејси за уредите LoRa.

Ја намалува рефлексијата на сигналот предизвикана од несовпаѓање на импедансата, ја намалува моќноста на преносот на уредот за 12%, и го продолжува траењето на батеријата на терминалот.

Компатибилен со уреди за поддршка

Оваа LoRa антена има силна RF компатибилност и може директно да се поврзе со огромното мнозинство на комуникациски терминали со мала моќност iot без додатоци за адаптер

1. LoRa комуникациски домаќин: 433MHz LoRa портал, 868/915MHz индустриски LoRa концентратор, надворешна базна станица за стекнување LoRa, радио за безжичен пренос на податоци

2. Терминали за паметни сензори: сензор за температура и влажност на почвата, сонда за следење на квалитетот на водата, аларм за гас/пожар за чад, колектор за притисок на ниво на течност

3. Индустриски уреди за Интернет на нештата (iot): терминал за стекнување податоци за работилница, безжична канбан производна линија, домаќин на ознаки за локација на стоки во складиште

4. Додатоци за паметни градови: контролер со едно светилка за улична светилка, магнетен детектор за паркирање, монитор за статус на капакот на шахтата, домаќин на безбедносен аларм на отворено

5. Rf додатоци: RF доводници, разделувачи на моќност на сигналот, модули за засилување на RF реле

Стандардизирани технички спецификации

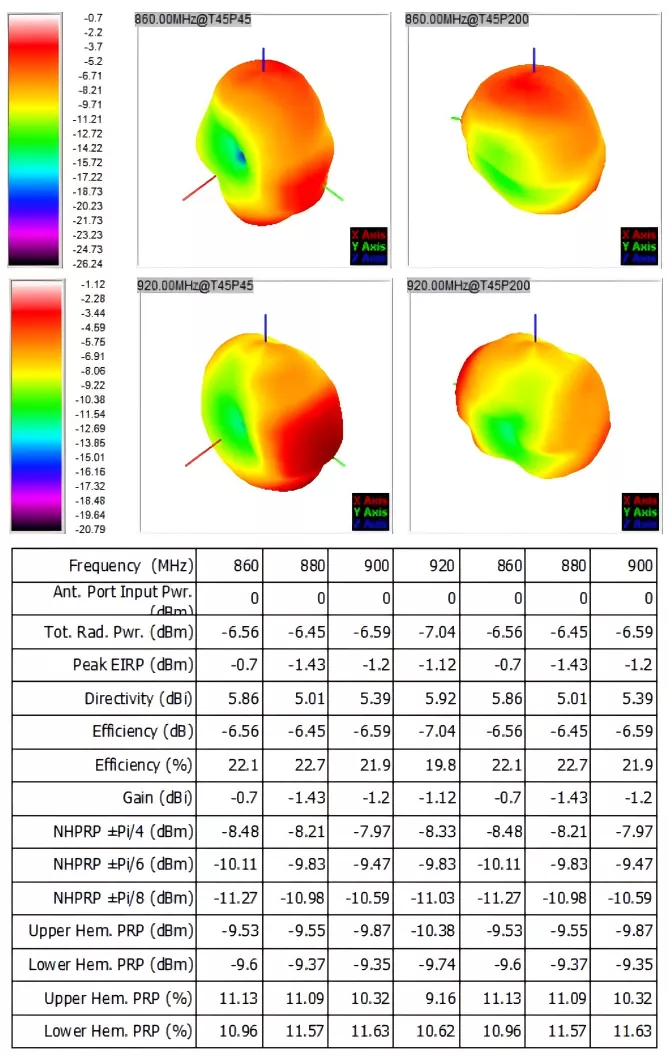

Сите параметри се резултат на внатрешните тестови со RF анехоична комора. Секоја серија антени LoRa доаѓа со лист за тестирање во фабрика за хартија, кој може да се користи за прифаќање на проектот, извозна царинска декларација, верификација на квалификација од страна А:

Водич за купување

Многу купувачи на IoT и инженери за истражување и развој избираат модели главно врз основа на цената, што може да резултира со недоволно растојание на пренос, оштетување на отворено, преработка на проекти и зголемени трошоци подоцна.

Кога купувате Qianmu Communication LoRa антена, моделот може да се избере според четири клучни фактори:

1. Изберете Според барањата на опсегот на фреквенција

За европскиот извоз и домашните општински проекти, се претпочита опсегот од 868 MHz. Опсегот од 433 MHz е погоден за домашни апликации за обработливо земјиште и индустриски уреди со сензор од 433 MHz.

За проекти за хибридно мрежно поврзување со повеќе опсег, изберете надворешни антени LoRa со двоен опсег од 433/868–920 MHz за поддршка на различни уреди со една антена.

2. Изберете Според оперативната средина

За внатрешни суви простории и канцеларии, стандардните модели може да се изберат според условите за примена.

За обработливо земјиште на отворено, општински улични светилки и крајбрежни средини со висока влажност или висока сол, изберете IP65 водоотпорни модели и отпорни на временски услови за да спречите навлегување и дефект на вода.

За региони со температури под нулата во северните области, потврдете дека производот поддржува работа на ниски температури од ≥-40°C.

3. Изберете Според барањата за растојание за пренос

За внатрешна опрема на кратки растојанија, може да се изберат антени со мала засилување.

За апликации за мониторинг на отворено во обработливо земјиште и паркови кои покриваат неколку километри, треба да се користат антени со двоен опсег со голема добивка за да се намалат инвестициите во портата.

4. Изберете Според барањата на проектот

За лабораториски испитувања и краткорочни проекти, може да се купат мали количини на стандардни модели.

За долгорочни големи проекти како што се паметни градови и паметно земјоделство, може да се избере масовно прилагодување со логоа испечатени на екран и посветени интерфејси за да се одржи постојан изглед на опремата и да се намалат долгорочните трошоци за работа и одржување.

Најчесто поставувани прашања

П1: Дали оваа надворешна антена LoRa поддржува и фреквенциски опсези од 433 MHz и 915 MHz истовремено?

A1: Надворешната антена LoRa на Qianmu Communication го покрива целиот опсег од 430-440 MHz, 860-930 MHz и е совршено компатибилна со главните опсези на ISM од 433 MHz, 868 MHz и 915 MHz. Една антена може да се прилагоди на уредите LoRa во различни региони.

П2: Дали може да се приспособат интерфејсот на антената, LOGO-то на куќиштето и пакувањето за извоз?

A2: Целосно приспособлив. Како изворна фабрика, можеме да замениме различни типови на RF интерфејси како што се SMA/BNC/N/IPEX на барање, да поддржуваме печатење со свилен екран на логото на клиентот бренд LOGO на обвивката, прилагодено неутрално англиско извозно поле во боја и минималната количина на нарачка за нарачки за OEM/ODM може флексибилно да се преговара.

П3: Како можеме да го потврдиме вистинското растојание на пренос на надворешната антена LoRa? Можеме ли да ги обезбедиме измерените податоци?

А3: Да. Секоја серија на надворешни антени LoRa доаѓа со извештај од тестот за радиофреквентна анехоична комора.
