Антена за WiFi за слушалки

Антената WiFi за слушалки е компактна, високо приспособлива антена за безжична комуникација и служи како јадро хардвер што им овозможува на слушалките да се поврзат со WiFi, да пренесуваат звук со висока дефиниција безжично, да вршат ажурирања на фирмверот базиран на облак и да постигнуваат аудио-видео синхронизација со мала латентност. За разлика од конвенционалните надворешни антени или стандардните Bluetooth антени, оваа посветена WiFi антена за слушалки е специјално оптимизирана за тесните ограничувања на просторот на слушалките над уво, металната заштита на обвивката, блиското абење што предизвикува опструкција на сигналот и сложените средини за сигнал во затворен простор. Се одликува со помал фактор на форма, посилна способност против пречки и супериорни перформанси на пенетрација на сигналот.

Како искусен производител на антени за WiFi за слушалки, се оддалечивме од генеричкиот пристап кој одговара на сите за дизајнот на антената. Наместо тоа, ние се фокусираме на уникатните случаи на употреба на уредите за слушалки, развивајќи лесни, високо компатибилни и стабилни решенија за посветени антени. Овие производи ефикасно ги решаваат вообичаените проблеми во индустријата, како што се исклучувањата, доцнењето, изобличувањето на звукот и слабата јачина на сигналот што обично се среќава со стандардните антени во слушалките. Нашите антени се широко компатибилни со сите видови уреди, вклучително аудио-визуелни слушалки за потрошувачи, слушалки за е-спорт за игри, слушалки преку уво за поништување на шум и едукативни слушалки за слушање.

Основен работен принцип

Основниот принцип на работа на антената WiFi за слушалки се потпира на технологијата за конверзија на електромагнетни бранови RF и принципите за совпаѓање на резонанца, интегрирајќи се со RF колото на уредот за слушалки за да се постигне двонасочен пренос на сигнал. Обезбедува висока ефикасност, мала потрошувачка на енергија, стабилност и силна способност против пречки во текот на целата работа. Работниот процес се состои од два главни модули: пренос на сигнал и прием на сигнал, со јасни принципи, зрела технологија и прецизно проверливи перформанси.

1. Принцип на пренос на сигнал: главната плоча на слушалката ги конвертира аудио податоците и контролните команди во високофреквентни електрични сигнали, кои се пренесуваат преку прецизно усогласено коло со импеданса до антената за Wi-Fi на слушалката. Внатре во антената, повеќеслојна микролента резонантна структура ги трансформира електричните сигнали во двопојасни електромагнетни бранови од 2,4 GHz/5 GHz, зрачејќи сееднонасочно за да се овозможи безжична размена на податоци помеѓу слушалките и рутерите, компјутерите или мобилните уреди.

2. Принцип на прием на сигнал: Сигналите за електромагнетни бранови на WiFi што се емитуваат од надворешни уреди се целосно заробени од WiFi антената на слушалката. Овие сигнали минуваат низ резонантната празнина во антената, која го филтрира соодветниот фреквентен опсег и ги отстранува пречките од бучавата. Електромагнетните бранови потоа се претвораат назад во електрични сигнали со висока фреквенција и се пренесуваат до чипот за декодирање на слушалката, каде што се примаат и декодираат аудио и податоци команди.

Го оптимизиравме распоредот на клиренсот на антената и методот на поларизација за да ги решиме проблемите со заштитата на сигналот предизвикани од металните ленти за глава, батериите и аудио драјверите во слушалките. Ова ѝ овозможува на антената да одржува висока ефикасност на зрачење дури и во компактно, затворено куќиште, постигнувајќи измерена стапка на загуба на сигнал од помала од 8%, значително надминувајќи ги стандардните стандарди за индустриски антени.

Компатибилен опсег на уреди

Како професионален добавувач на антени за WiFi за слушалки, нашите производи нудат одлична компатибилност, поддржувајќи 99% од безжични слушалки преку уво кои моментално се на пазарот. Тие покриваат широк спектар на сценарија и категории на уреди. Компатибилните модели се наведени подолу:

• Слушалки за игри: поддржува мрежно поврзување со ниска латентност на WiFi 6, компатибилно со компјутерски и конзолни уреди за игри за синхронизирано аудио и видео

• Аудио-визуелни слушалки со висока дефиниција: домашни безжични слушалки HiFi, аудио-визуелни слушалки со поништување шум и слушалки компатибилни со домашно кино

• Слушалки за деловни канцеларии: безжични слушалки за далечински состаноци, канцелариски слушалки за поништување шум и слушалки дизајнирани за онлајн часови

• Едукативни слушалки: слушалки за обука за слушање во кампусот, безжични слушалки за онлајн настава

• Паметна покривка за глава: паметни слушалки со Wi-Fi конекција и извонредни аудио слушалки компатибилни со VR

• Индустриски слушалки: безжични слушалки за комуникација во работилница и WiFi слушалки со поништување шум за проверка на опремата

Прилагодените WiFi антени за слушалки, исто така, може да се дизајнираат според димензиите на матичната плоча на уредот, структурата на шасијата и барањата на фреквентниот опсег, поддржувајќи персонализирани конфигурации како што се нестандардни големини, специјални импеданси и насочено зрачење, задоволувајќи ги различните производствени потреби на различни производители.

Предност на диференцијација

Вообичаените антени за слушалки на пазарот честопати страдаат од слаби сигнали, чести исклучувања, висока латентност, големи димензии и подложност на пречки. Како водечки производител на антени за слушалки за WiFi, ние повторливо ги оптимизиравме нашите производи за да ги решиме овие болни точки во индустријата, обезбедувајќи пет основни предности - перформансите во реалниот свет значително ги надминуваат конкурентите.

Целосна покриеност со двоен опсег, беспрекорен пренос со нула задоцнување

1. Поддржува пренос на Wi-Fi со двоен опсег на 2,4GHz и 5GHz, компатибилен со протоколите Wi-Fi 4/5/6. Опсегот од 2,4 GHz нуди силна пенетрација на ѕидот, идеален за долгорочна употреба во домот и канцеларијата; опсегот од 5 GHz обезбедува поголема пропусност и помалку пречки, постигнувајќи ниска доцнење на преносот на видео и аудио од само 15 ms при тестирање во реалниот свет - целосно задоволувајќи ги барањата за игри и мултимедија со висока дефиниција, елиминирајќи ги проблемите со аудио-заостанувањето и синхронизацијата на аудио-видео.

2. Компактен и тенок дизајн, беспрекорно се вклопува без додавање притисок на уредот

Користејќи ја технологијата за повеќеслојна керамичка интеграција LTCC, антената има вкупна дебелина од само 0,8 mm, што ја прави компактна и не бара голем чист простор. Совршено се вклопува во ограничениот внатрешен простор на слушалките без да зафаќа области за батерии, матични плочи или аудио драјвери и не додава дополнителна тежина на уредот, обезбедувајќи лесно искуство при носење.

3. Одлична способност против пречки и силна стабилност на сигналот

Оптимизиран агол на зрачење на антената и заштитна структура за ефикасно избегнување на пречки во сигналот предизвикани од металното куќиште, литиумската батерија и единицата за звучници на слушалките. Во реалниот свет тестирање под сложени електромагнетни средини (како што се поврзување со повеќе уреди и густи сценарија на рутер), стапката на стабилност на сигналот достигна 99,6%, без исклучувања, прескокнување на фреквенцијата или пречки од бучава.

4. Ниска потрошувачка на енергија и голема добивка за подолго траење на батеријата

Добивањето на антената е оптимизирано на 2,5 dBi, со ефикасност на зрачење од ≥92%, значително ја подобрува чувствителноста на приемот на сигналот додека одржува исклучително мала потрошувачка на енергија. Слушалките опремени со оваа антена можат да го продолжат животниот век на батеријата за 12%-18% во режимот за поврзување преку Wi-Fi, ефикасно продолжувајќи го времето на користење на уредот.

5. Висока компатибилност и лесна инсталација, масовно производство без грижа

Стандардизирана структура за монтирање на површина компатибилна со процесите на автоматско поставување на SMT, овозможувајќи удобна инсталација и стабилно лемење со висока стапка на издашност до 99,8%. Поддржува масовно производство и снабдување со големи размери, а исто така нуди приспособливи конфигурации на пинови, димензии и параметри на импеданса за да одговараат на различни линии за производство на слушалки од различни брендови.

Детални технички спецификации

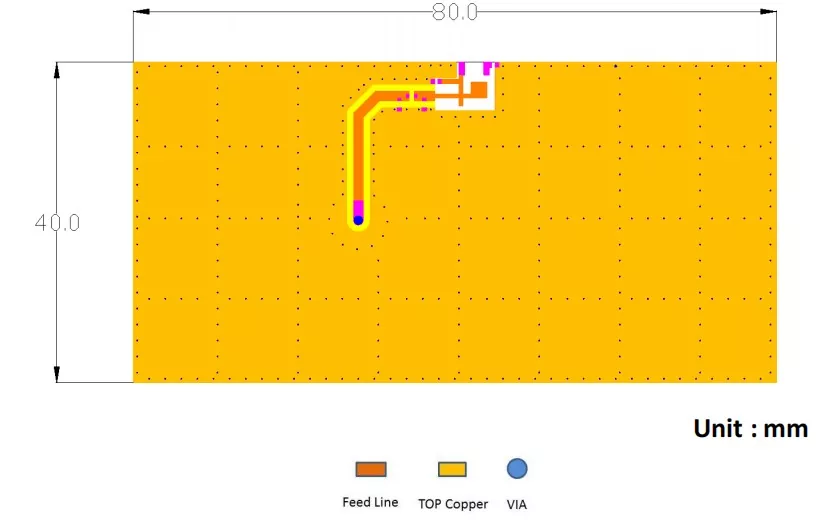

Препорачана димензија на одборот за евалуација на моделот на ПХБ

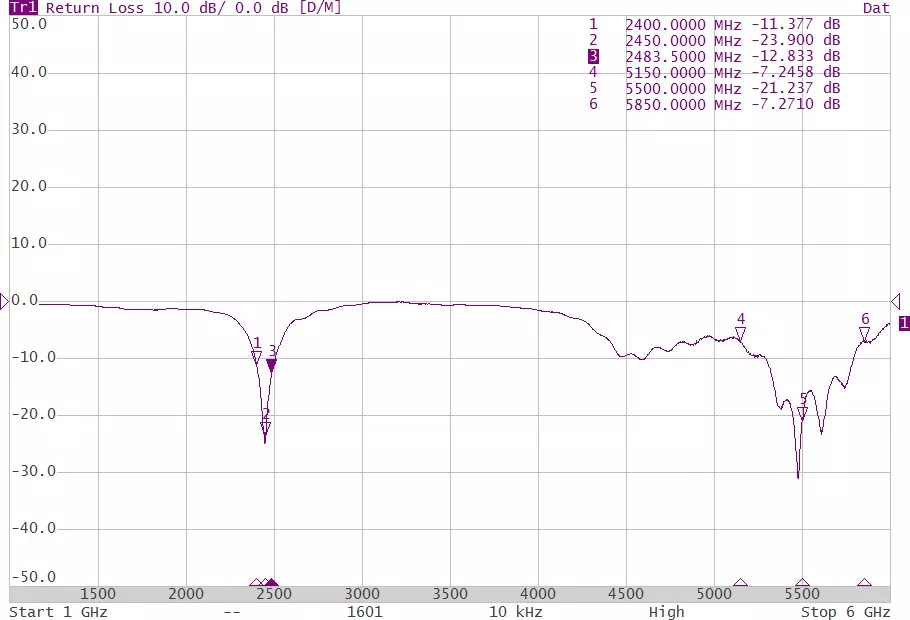

Резултати од мерење Повратна загуба

Предности на производот во споредба со конкурентите

Водич за инсталација и употреба со илустрации

Оваа WiFi антена за слушалки има стандардизиран дизајн за монтирање на површина, компатибилен со автоматско поставување SMT и рачно лемење. Лесно е за инсталирање и високо приспособливо, со јасни и едноставни упатства за инсталација:

1. Подготовки пред инсталација

Исчистете ја областа за инсталирање на матичната плоча за слушалки за да се осигурате дека површината е без масло, прашина и остатоци. Потврдете дека просторот околу матичната плоча е најмалку 3 mm, подалеку од метални компоненти, батерии и заштитни капаци за да избегнете пречки во сигналот. Подгответе алатки како што се станица за лемење со постојана температура, паста за лемење и антистатички пинцети и извршете ги сите операции со соодветни антистатички мерки на претпазливост.

2. Површинска монтажа за лемење

Порамнете ја антената прецизно со претходно поставената подлога на матичната плоча и прицврстете ја на место со помош на антистатички пинцета. Користете станица за лемење со постојана температура (со контролирана температура помеѓу 320–350°C) за рачно лемење или употребете SMT автоматска опрема за сериско монтирање. По лемењето, проверете ги спојките за лемење за да се уверите дека се полни, без ладно лемење, недостиг на спојници или премостување, што гарантира стабилно поврзување на колото.

3. Поправање и откривање позиција

Прицврстете ја антената на отворен простор на куќиштето на слушалката, избегнувајќи ја металната лента за глава и единицата за звучници. По инсталацијата, поврзете го уредот за да извршите тестирање на сигналот, проверувајќи ја брзината на поврзувањето со WiFi, јачината на сигналот и параметрите на латентност. Откако не се откриени абнормалности, уредот може да се користи нормално.

4. Мерки на претпазливост при употреба

Не виткајте го керамичкото тело на антената за време на инсталацијата, бидејќи тоа може да ја оштети внатрешната резонантна структура. Избегнувајте инсталирање метални компоненти околу антената за да спречите заштита на сигналот. За време на нормална употреба, држете ја антената подалеку од високи температури и влажни средини за ефикасно да го продолжите нејзиниот животен век.

Најчесто поставувани прашања

П1: Дали оваа WiFi антена за слушалки поддржува WiFi 6?

О: Целосно поддржан, производот е компатибилен со целиот опсег на протоколи WiFi4, WiFi5 и WiFi6, нудејќи покривање со двоен опсег на фреквенции од 2,4 GHz и 5 GHz, исполнувајќи ги барањата за врвна конекција на најновите паметни безжични слушалки.

П2: Дали антената може да се прилагоди според димензиите на матичната плоча за слушалки?

О: Поддржува целосно-димензионално прилагодување, вклучувајќи големина, тип на пинови, параметри на импеданса, агол на зрачење и компатибилност на фреквентниот опсег. Тимот за истражување и развој може брзо да развие решенија и да произведе прототипови за тестирање врз основа на структурата на опремата на купувачот.

П3: Колку долго е гаранцијата на производот и како се решаваат проблемите со квалитетот?

О: Сите производи доаѓаат со една година гаранција. Секоја единица е подложена на целосна проверка пред да ја напушти фабриката. Во случај на проблеми со квалитетот што не се создадени од луѓе, клиентите можат да уживаат бесплатна замена или поправка. За сериски дефекти, достапни се целосна наплата и размена, со што се обезбедува сеопфатна заштита на правата на клиентите во текот на целиот процес.

П5: Дали сте директен добавувач на фабриката и дали поддржувате меѓународни трговски нарачки?

О: Ние сме директна фабрика и производител на антени за слушалки за WiFi, без посредници. Имаме целосни квалификации за извоз и имаме долгорочно искуство во ракување со глобалните трговски нарачки, обезбедувајќи комплетна документација за царинење и сертификација.
