Антена во центарот на вниманието

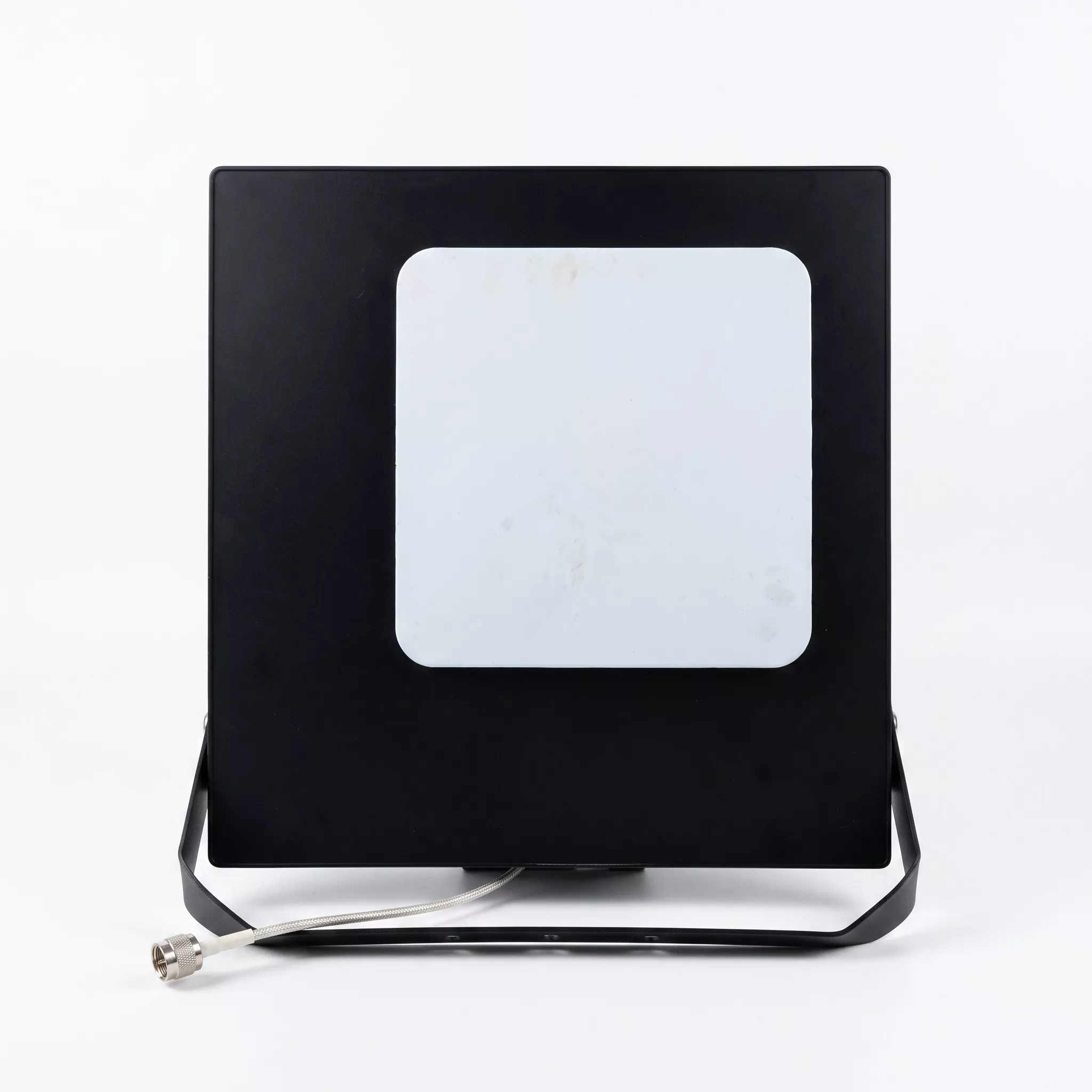

Антената за рефлектор, позната и како украсна антена на базната станица од типот на рефлектор или камуфлирана антена на рефлектор, е надворешна насочена надворешна комуникациска антена. Неговото куќиште прецизно го повторува дизајнот на рефлектори за надворешно осветлување, интегрирајќи единици за 4G/5G RF зрачење во телото на светилката за да го комбинираат преносот и приемот на сигналот со подобрувањето на урбаниот пејзаж. Ја елиминира потребата од дополнителни сигнални столбови и може да се инсталира на покриви, фасади на згради или платформи, фундаментално решавајќи ги заедничките прашања како што се визуелната наметливост и имотните ограничувања на пристапот кон градежништвото поврзани со традиционалните антени. Оваа антена од Qianmu Communications е широкопојасна двојна поларизирана насочена базна антена, која служи како основна RF компонента специјално дизајнирана за заеднички проекти за длабоко покривање внатре-надвор. Unlike simple imitations available in the market, our antenna features optimized electromagnetic isolation within its cavity structure, ensuring that the lamp housing does not obstruct RF radiation. Обезбедува одлична естетика на камуфлажата и високи перформанси на RF, што го прави погоден за проекти за надградба на комуникациската инфраструктура низ целиот свет.

Принцип на работа

1. Основни принципи на пренос и прием на сигнали

Целата антена за рефлектор се состои од четири основни компоненти: единица за RF зрачење, метален рефлективен заден панел, водоотпорно камуфлажно куќиште и двојни N-тип конектори.

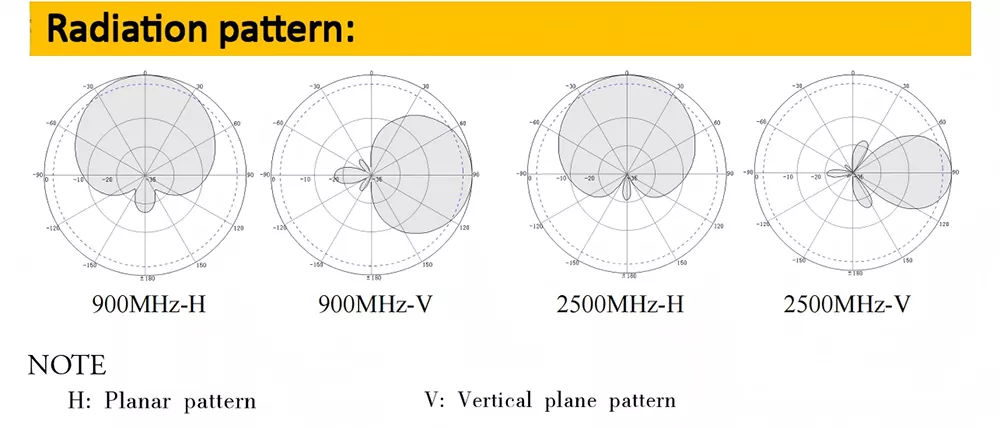

① Пренос на сигнал: Уредот RRU емитува радиофреквенциски електрични сигнали, кои се пренесуваат преку два N-K конектори до внатрешните алуминиумски зрачни елементи во антената. Овие сигнали се претвораат во електромагнетни бранови во опсегот од 698-3600 MHz преку резонантните шуплини и потоа зрачат нанадвор преку хоризонтално насочен зрак од 65°, прецизно покривајќи ги катовите на целната зграда.

②Примање сигнал: горните електромагнетни бранови што се емитуваат од мобилните телефони и уредите за IoT во зградата се заробени сенасочно од антената. Рефлекторот ги собира и филтрира сигналите за пречки, претворајќи ги електромагнетните бранови во електрични сигнали кои се пренесуваат назад до опремата на базната станица, а со тоа ја комплетира двонасочната комуникација.

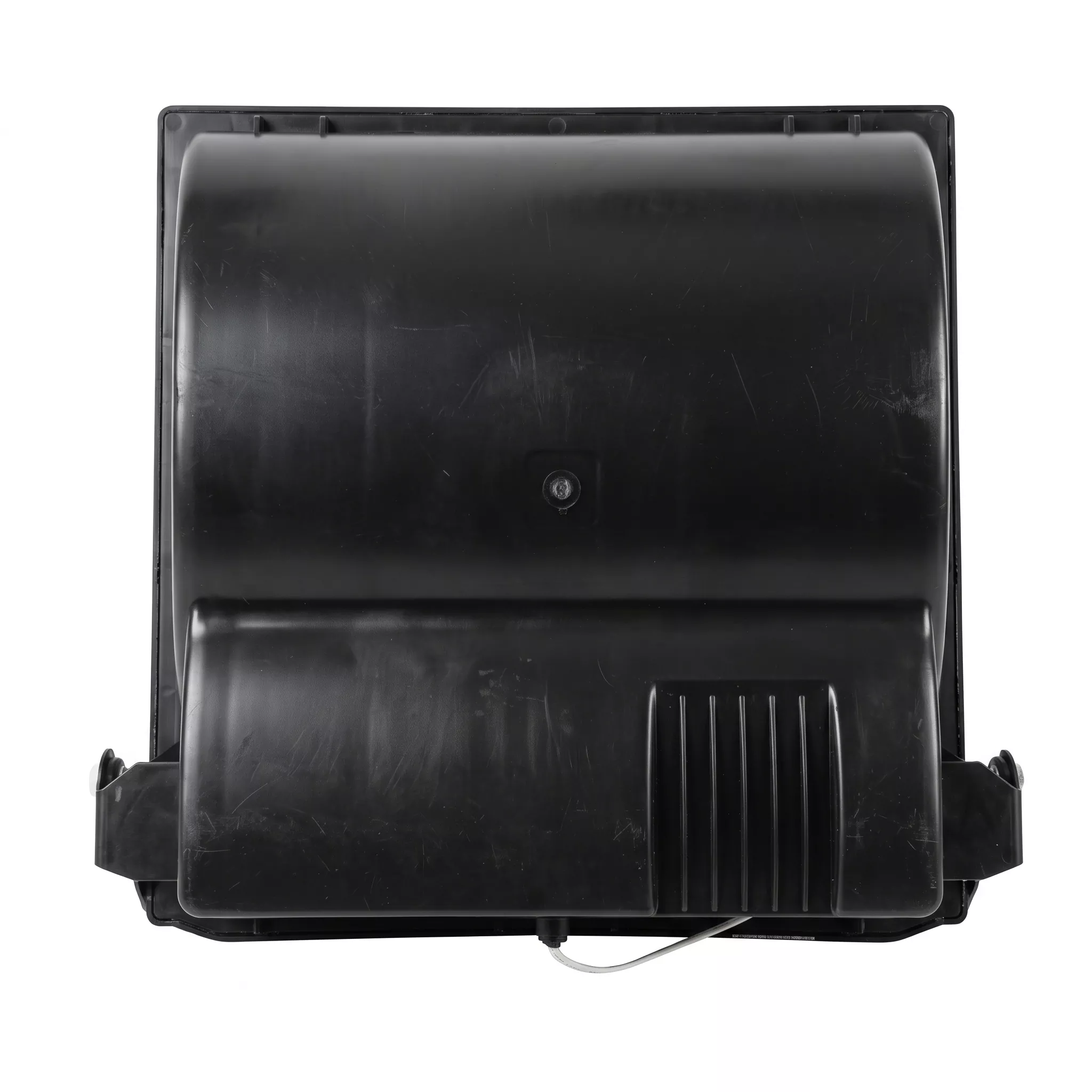

2. Камуфлажна обвивка со оптимизирано јадро за не-слабеење на сигналот

Повеќето евтини антени користат стандардни пластични куќишта, што резултира со загуба на RF поголема од 15%, што доведува до слаби сигнали и слаби брзини на мрежата на рабовите на ќелијата. Фабриката Qianmu Communications има независно развиено модифицирано UABS проѕирно куќиште со бранови, со лабораториски мерења кои покажуваат загуба на RF од само 6,2%. Во комбинација со слоевит алуминиумски зрачење, го избегнува ефектот на заштита предизвикан од металните држачи во конвенционалните куќишта, постигнувајќи 30% зголемување на брзината на мрежата на долната врска под исти услови. Необработени мерни податоци од векторски мрежни анализатори се достапни на барање.

Технички спецификации

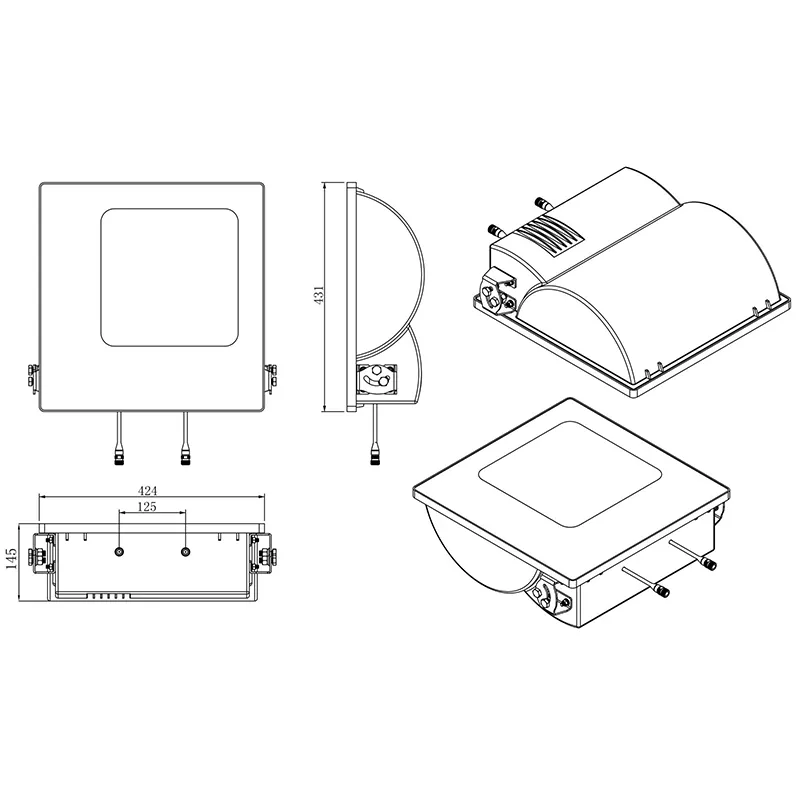

Механички структурни параметри

Водич за купување и избор

1. Дајте приоритет на потврдување на покриеноста на фреквентниот опсег. За мејнстрим 5G опсегот на Кина од 3,5 GHz, од суштинско значење е да се изберат антени со широкопојасни рефлектори кои поддржуваат 1710-3600 MHz. Постарите антени со максимум 2700 MHz не можат да поддржат тековни 5G мрежи и ќе бараат целосна замена подоцна, што значително ќе ги зголеми трошоците на проектот.

2. Потврдете ги вистинските параметри на RF и отфрлете ги погрешните спецификации. Пред купувањето, побарајте од добавувачите да обезбедат измерени криви на векторски мрежен анализатор за истиот модел, фокусирајќи се на потврдување на три клучни индикатори: засилување, VSWR и однос напред-назад. Производите со ниска цена на пазарот често ја преувеличуваат добивката, што резултира со вистинско растојание на покриеност намалено за повеќе од 40%.

3. Акцент на заштитата и материјалите на отворено: Во крајбрежните области со чести дождови и тајфуни, мора да се користат вибратори од алуминиум од излеан матрица во комбинација со UABS куќишта отпорни на временски услови. Вибраторите од тенок железен лим и обичните пластични куќишта ќе претрпат корозија и навлегување вода по 1-2 години, што резултира со екстремно високи трошоци за одржување со текот на времето.

4. Изберете производители со внатрешни R&D и производствени способности. Посредниците немаат истражување и развој, контрола на квалитетот и не можат да обезбедат прилагодување, извештаи за тестирање или техничка поддршка по продажбата. Директното поврзување со оригиналните производители овозможува синхронизирано снабдување со помошни материјали, приспособени параметри, брза услуга по продажбата и стабилна испорака за нарачки со голем обем.

Најчесто поставувани прашања

П1: Кои комуникациски фреквентни опсези целосно ги покрива оваа антена со рефлектор? Дали поддржува 5G?

О: Антената работи низ фреквенциските опсези 698-960 MHz и 1710-3600 MHz, целосно компатибилна со сите опсези на 2G GSM, 3G UMTS и 4G LTE. Ги поддржува главните домашни 5G NR бендови N41/N78, како и главните 5G опсези во прекуокеанските земји. Едно распоредување овозможува заедничко покривање 4G+5G без потреба од фазна замена на антената.

П2: Дали поддржува прилагодување на OEM/ODM? Кои параметри може да се менуваат?

О: Како фабрика на изворот, нудиме услуги за целосно-димензионално прилагодување: прилагодливо засилување на антената, ширина на зракот, тип на конектор (N/4.3-10), боја на куќиштето и лого на свилен екран на телото. За специјални теснопојасни проекти во странство, нашиот тим за истражување и развој може повторно да го прилагоди RF осцилаторот.

П3: Дали компанијата поддржува теренски фабрички ревизии? Дали може да обезбеди документи за квалификација?

О: Shenzhen Qianmu Communication Technology Co., Ltd. нуди обиколки во фабриката за посетителите со претходно закажување еден ден однапред, овозможувајќи пристап до производниот капацитет, производните линии и лабораторијата за RF. Целосните ISO, CE, FCC и RoHS сертификати, заедно со извештаите за тестирање од трети страни, се достапни бесплатно во електронски формат; оригинални печатени копии со официјални печати може да се обезбедат за цели на наддавање.
