Секторска антена

Shenzhen Qianmu Communication Technology Co., Ltd. е професионален производител на антени од кинески сектор во Кина, со сопствена фабрика за производство и глобален едношалтерски добавувач. Независно истражува, развива и произведува целосен опсег на насочувачки секторски антени со голема добивка што го покрива целиот комуникациски фреквентен опсег од 698-3800 MHZ. Компатибилен за базни станици на оператори, покриеност со WiFi на паркови, безжични мостови на градилиште, пренос на податоци на Интернет на нештата во фабрика и други инженерски сценарија. Со сопствена радиофреквентна анехоична комора и автоматизирана линија за склопување, сите антени се фабрички тестирани за стоечки бранови, засилување, висока и ниска температура и хидроизолација, а со стоката може да се издаде целосен сет на извештаи за тестирање. Поддржано е OEM/ODM опсег, агол на зрак, прилагодување на интерфејсот.

Како функционира

Целата структура го следи принципот на насочено фокусирање на зракот: Задна плоча на рефлекторот од алуминиумска легура, повеќекратни осцилаторски низи со микроленти, запечатен водоотпорен капак на антената, линија за напојување RF, прилагодлив држач за монтирање.

1. Низата на осцилаторите испраќа и прима електромагнетни бранови во различни фреквенциски опсези, а металната задна плоча рефлектира бескорисни обратни сигнали, зголемувајќи го односот напред-назад; Измерениот сооднос напред-назад е ≥25dB ​​во истата средина, а пречките во нередот се намалуваат за 65%;

2. Физички ограничувања на аголот на зракот: Стандардниот модел од 120° зрачи енергија само во областа на напредниот сектор и не испушта сигнали до соседните области. Мерено во густа урбана мрежа, пропусната моќ на мрежата на соседните ќелии се зголеми за 42%;

3. Дизајн на вкрстен осцилатор со двојна поларизација ±45°, компатибилен со MIMO повеќепатен пренос, стапката на поврзување на терминалниот уред зголемена за 35% при иста моќност на пренос;

4. Куќиштето е изработено од UPVC материјал отпорен на UV, без загуба на метална заштита. Флуктуацијата на перформансите на RF во опсегот од -40 °C до +85 °C е ≤0,3dBi, а слабеењето на сигналот е минимално за долгорочна употреба на отворено.

Основни продажни точки

Масовното купување на антени од комуникацискиот сектор од 1000 мрежи помага да се решат болните точки на големите надворешни мрежи, вклучувајќи пречки, кратко растојание на покривање, надворешни оштетувања и високи инженерски трошоци за изградба. Петте основни предности се компатибилни со различни комуникациски проекти:

1. Насочено фокусирање со висока добивка

Со опциите за засилување од 8–18 dBi, секторската антена со широк домет со широк опсег обезбедува продолжено покривање. Во споредба со обичните сенасочни антени, радиусот на покриеност е зголемен за 70% при иста моќност на пренос. Не е потребно густо распоредување во планинските области и отворените фабрички области, со што се намалуваат инвестициите во инженерска опрема.

2. Анти-пречки со контролиран зрак

Со достапните агли со повеќе зраци од 60°/90°/120°, антената обезбедува прецизна поделба на областите на покриеност на сигналот и стабилно вмрежување во сценарија со висока густина. Избегнува вкрстени пречки, доцнење и исклучување на сигналот во средини со пристап до Интернет со висока густина, како што се канцелариски кластери, станбени области и кампуси.

3. IP67 Целосно запечатена надворешна структура отпорна на временски услови

Антената усвојува едноделен водоотпорен капак со вбризгување со запечатени споеви, кој е отпорен на дождовни бури, снег и корозија со прскање со крајбрежна сол. Нивото на отпорност на ветер достигнува 60 m/s, поддржувајќи ја инсталацијата на отворен столб 5 години без истекување или дефект на стареење.

4. Прилагодлив универзален држач за монтирање

Антената е опремена со држач за монтирање на столб од не'рѓосувачки челик, што обезбедува силна инженерска приспособливост. Поддржува прилагодување на наклонот нагоре и надолу и хоризонтално фино прилагодување од 360°, погодно за различни носачи за монтирање, како што се кули за комуникација, електрични столбови, фасади на згради и фабрики за челични конструкции.

5. Услуга за целосно-димензионално прилагодување на фабриката за извор

Како професионална фабрика за секторски антени, таа поддржува отсекување на лентата, прилагодување на аголот на зракот, замена на интерфејсот N/SMA/BNC/Fakra, прилагодување на должината на кабелот, печатење со свилен екран на логото на клиентите и брзо тестирање на примероци за мали серии.

Технички спецификации

Апликативни сценарија

1. Покриеност на мобилната базна станица на операторот

Кулите за базни станици за мобилни, Unicom и Telecom користат секторски антени за сериско распоредување. Сегментацијата на зракот од 120° ја дели областа на сигналот од 360° за да ги намали пречките меѓу ќелиите. Долгорочните набавки на големо поддржуваат десетици проекти за трансформација на комуникација на ниво на област низ целата земја.

2. Целосна WiFi покриеност во индустриски паркови и фабрики

Инсталирањето на столбови во големи производствени погони, логистички паркови и складишта ги решава проблемите со слабиот IoT сигнал за опремата на работилниците и дворовите за складирање на отворено. Повеќе претпријатија измериле дека стапката на терминал онлајн во фабричките области се зголемила од 62% на 98%.

3. Јавни безжични мрежи во кампуси, заедници и живописни области

Распоредени на станбени покриви и на највисоките точки на живописните области, антените обезбедуваат широка покриеност за домаќинствата и туристите, заменувајќи голем број на мали сенасочни АП и намалувајќи ги подоцнежните трошоци за работа и одржување за 50%.

4. Безжични мостови за мониторинг за рудници и градилишта

Далечинскиот пренос на видео од планински градилишта и рудници од отворен коп е поддржан со директни перформанси со голема добивка. Сигналот може да навлезе во светлосни пречки, обезбедувајќи стабилни и непрекинати сигнали за следење на влезовите и на падините на тунелите.

5. Проекти за сигнални слепи точки во урбани, рурални и планински области

Антената ги подобрува 4G сигналите во оддалечените села, градови и планински патишта. Кога се користи заедно со станици за повторување, помага да се решат проблемите како што се мобилните телефони без пристап до мрежата и губењето на позиционирањето за возилата што се движат со град.

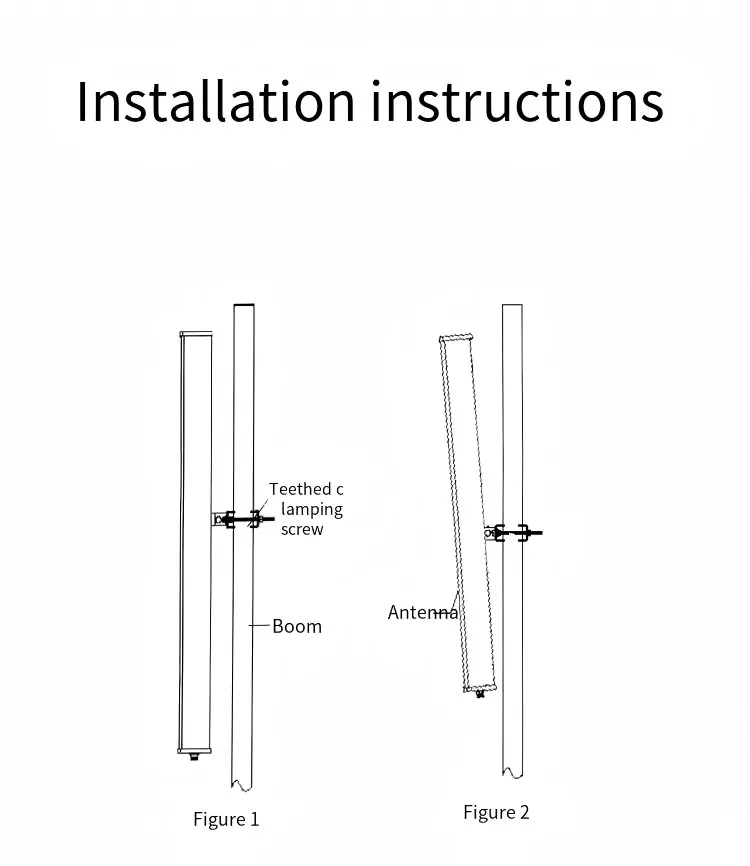

Стандардизиран водич за инсталација

1. Држач за монтирање на столб: Заклучете го соодветниот држач за стегач од нерѓосувачки челик на комуникацискиот столб/цевката, оставајќи простор за прилагодување нагоре и надолу;

2. Монтирање на телото на секторската антена: Вметнете ја задната брава на антената во отворот на држачот и првично затегнете ги завртките за прицврстување;

3. Калибрација на аголот на зракот: Завртете ја антената хоризонтално за да ја усогласите со целната област според ориентацијата на областа на покривање и прилагодете го аголот на навалување вертикално за да одговара на високата и малата покриеност;

4. Приклучување на Rf кабел: Порамнете го конекторот од тип N со интерфејсот на базната станица/АП уредот и затегнете го. Завиткајте го конекторот со водоотпорна лента за запечатување.

5. Целокупно засилување и повторна проверка: повторно затегнете ги сите завртки, проверете дали антената не е олабавена и кабелот не е повлечен и завршете го распоредувањето на отворено

ЧПП Најчесто поставувани прашања

П1: Дали секторската антена ќе се навлажни или оштети кога се користи на отворено долго време?

A1: Не. Целата единица има IP67 едноделна заптивна структура. Шевовите на капакот на антената се запечатени со водоотпорен лепак, а RF конекторите се опремени со водоотпорна лента. Поминал континуирани водоотпорни тестови со прскање пред да излезе од фабриката и нема да истекува при пороен дожд или чистење под висок притисок. Погоден е за распоредување на отворено преку целата година.

П2: Дали може да се приспособат опсегот на фреквенција, аголот на зракот и логото на антената?

А2: Да. Како изворна фабрика, поддржуваме прилагодување на отсекувањето на лентата, прилагодувањето на аголот на зракот, должината на кабелот, типот на интерфејс и печатењето на свилен екран на брендот LOGO на клиентот на куќиштето според специфични барања, задоволувајќи ги потребите на персонализираниот инженеринг и надворешната трговија OEM.

П3: Дали има некакво лажно обележување на засилувањето на антената и дали може да се обезбеди извештај од тестот?

A3: Не. Сите параметри се мерат во професионална RF анехоична комора за да се избегне лажно означување. Со секоја пратка може да се обезбедат целосни тест извештаи за соодветната антена, а податоците може да се проверат и следат.

П4: Кои додатоци се вклучени во комплет секторски антени?

A4: Стандардната конфигурација вклучува единица за антена, држач за монтирање на столб од не'рѓосувачки челик и завртки за прицврстување. RF каблите и адаптерите може да се изберат според барањата. Ве молиме информирајте не за опремата што ја користите при нарачката и додатоците ќе бидат целосно подготвени.

П5: Која е минималната количина на нарачка за нарачки во странство?

A5: За стандардни модели со обични акции, минималната количина на нарачка е 50 парчиња. За OEM прилагодени модели, минималната количина на нарачка е 100 парчиња. Примероците може да се обезбедат одделно за тестирање на перформансите.
