Панел антена

Што е насочена рамна антена

Нашата 14DBI ѕидна насочена рамна антена е антена со насочено зрачење со тесен зрак, специјално дизајнирана за вмрежување со WiFi на долги затворени простории, прием на сигнал на базна станица на отворено и инженерство за засилување на безжичен сигнал. Конвенционалните сенасочни антени сигнали се дистрибуираат 360° и растојанието на пренос е ограничено; Насочените антени се потпираат на нивните задни рефлектори за да собираат сигнали за радиофреквенција и да ја концентрираат енергијата на радиофреквенцијата во една насока, што значително ги подобрува способностите за пренос на долги растојанија. Нашата масовно произведена внатрешна и надворешна антена со двојна намена има интегрирано затворено пластично куќиште, е водоотпорно и отпорно на прашина, поддржува монтажа на ѕид, е компатибилна со GSM, 4G, 5G, WiFi со двоен опсег, 433 Интернет на нештата нискофреквентен мулти-бенд, има стандардни два вообичаени RF конектори, RG58 и ниско-фреквентни приклучоци RG58. машко, Тоа е решение за антена со рамен панел со најголема покриеност во комуникациското инженерство и проектите на iot.

Како работи антената

Многу клиенти погрешно претпоставуваат дека дизајнот на рамен панел е само за изглед. Сепак, насочената рамна антена постигнува фокусиран пренос и прием на сигнал преку нејзината внатрешна повеќеслојна структура. Принципот на работа може да се потврди преку професионална опрема за тестирање, вклучувајќи векторски мрежни анализатори, RF анехоични комори и електромагнетна симулациска анализа.

1. Принцип на фокусирање на зракот на зрачење на осцилатор и метален рефлектор

Осцилаторот на внатрешната низа е одговорен за пренос и примање RF сигнали. Металниот рефлектор поставен зад осцилаторот ги рефлектира сигналите зрачени наназад и настрана кон предната насока, стеснувајќи ја ширината на зракот и подобрувајќи ја концентрацијата на сигналот. Оваа структура и овозможува на антената да постигне високи перформанси на засилување до 14dBi.

Измерена споредба: Стандардна сенасочна антена од 3dBi вообичаено обезбедува преносно растојание од околу 300 метри во отворена средина, додека насочената антена од 14dBi може да постигне стабилно растојание на пренос од повеќе од 1.200 метри под исти услови.

2. Мулти-бенд резонантна поклопувачка структура

Внатрешниот осцилатор усвојува дизајн на низа со повеќе слот за да постигне компатибилност со широка фреквенција. Поддржува повеќе безжични фреквенциски опсези, вклучувајќи мобилни мрежи од 700–960 MHz, WiFi од 2,4 GHz/5,8 GHz и IoT апликации од 433 MHz. Една антена може да поддржува различни безжични уреди без честа замена, помагајќи да се намалат трошоците за залиха и да се поедностави инженерското управување.

3. Пренос на сигнал со ниски загуби со кабел за доводник RG58

Антената користи RG58 коаксијален доводен кабел со двослојна заштитна структура за да се намали загубата на сигналот за време на преносот. Дури и со продолжени растојанија за инсталација на кабли, односот на стоечките бранови останува стабилен, спречувајќи значително слабеење на сигналот предизвикано од жици на долги растојанија.

4. Дизајн на надворешна заштита против мешање

Куќиштето е направено од ABS материјал отпорен на пламен и има запечатена структура за заштита на внатрешните компоненти од надворешен дожд, прашина и индустриски електромагнетни пречки. Овој дизајн спречува оксидација на осцилаторот и поместување на перформансите на сигналот за време на долгорочно работење на отворено.

Најчесто поставувани прашања

П1: Дали може да се заменат должината на доводот и RF конекторот на насочена рамна антена?

О: Приспособувањето е поддржано. Стандардните антенски фидери може да се прилагодат на која било должина од 1 метар до 15 метри. Конектори SMA машки и женски, N глава, BNC може да се заменат по потреба. За големи нарачки, ЛОГОТО на обвивката може да биде прекриено за прилагодување.

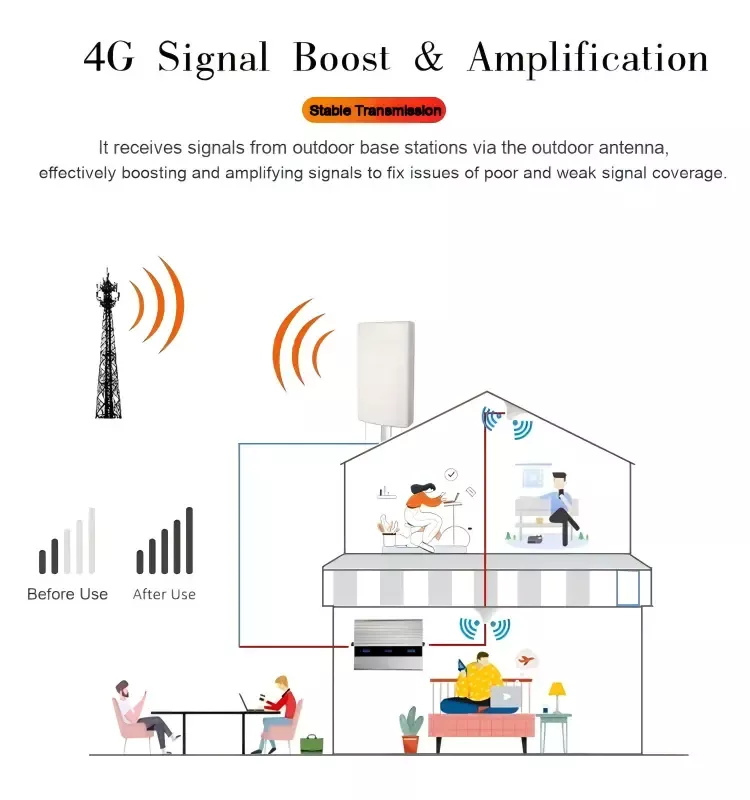

П2: Дали оваа антена со рамен панел може да се користи и како засилувач на 4G сигнал и како мост за WiFi?

О: Точно. Нашата антена покрива повеќе опсези GSM/4G/5G/2.4G/5.8G и е компатибилна со повторувачи на сигнали, безжични мостови и 433 iot уреди за пренос на податоци. Еден сет на антена е компатибилен со повеќе инженерски уреди.

П3: Дали металните ѕидови и челичните конструкции ќе влијаат на сигналите на антената?

О: Металните листови можат да ги рефлектираат и заштитат радиофреквентните сигнали. При инсталирање, предната површина на зрачење на антената треба да избегнува големи површини на метална заштита. Ако е невозможно да се избегне ова, може да се додаде дополнителна антена за примање сигнали на различни точки, а инженерите можат да обезбедат план за прилагодување на точките.

П4: Како да се реши проблемот што фидерниот зглоб е подложен на навлегување вода и краток спој кога се користи на отворено долго време за време на дождовната сезона?

О: По инсталацијата, завиткајте водоотпорна електрична лента околу положбата на металниот спој. Надворешната антена монтирана на столб, исто така, може да се прилагоди со надграден водоотпорен спој за целосно да се спречи дождовницата да го еродира спојот.
