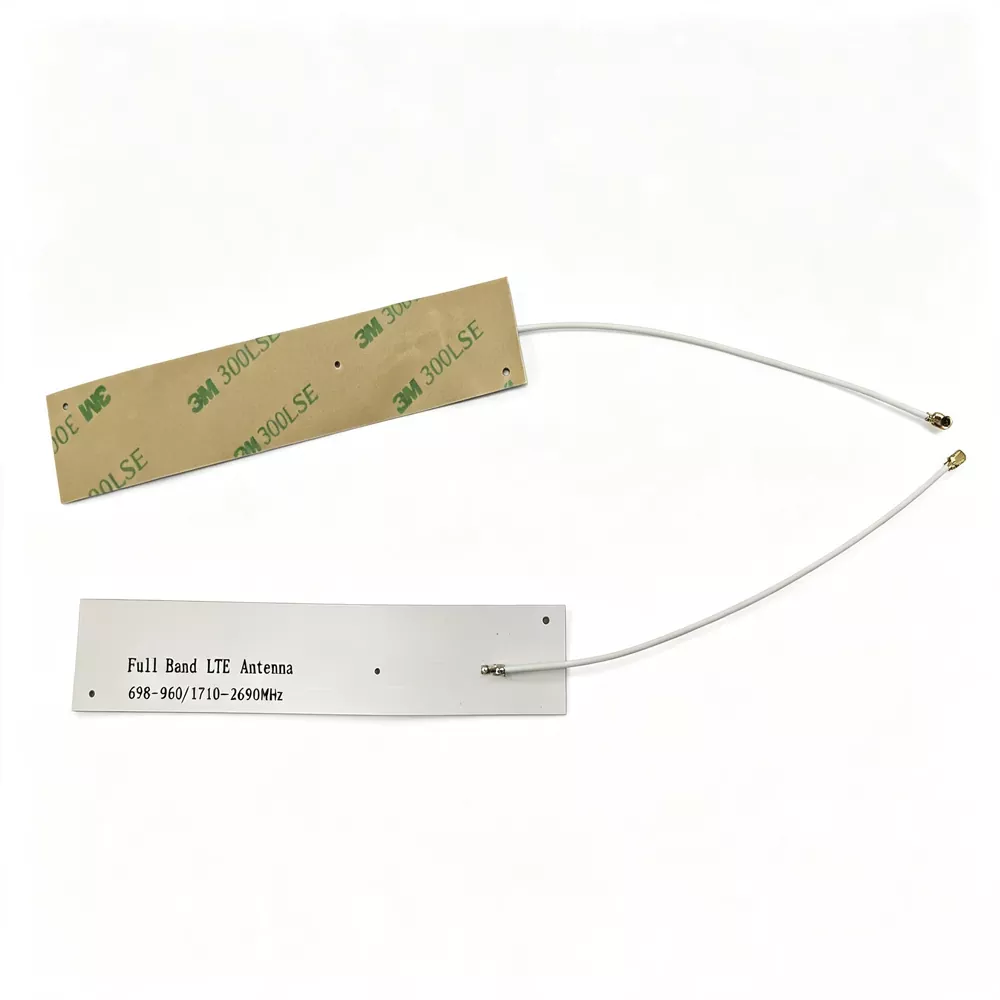

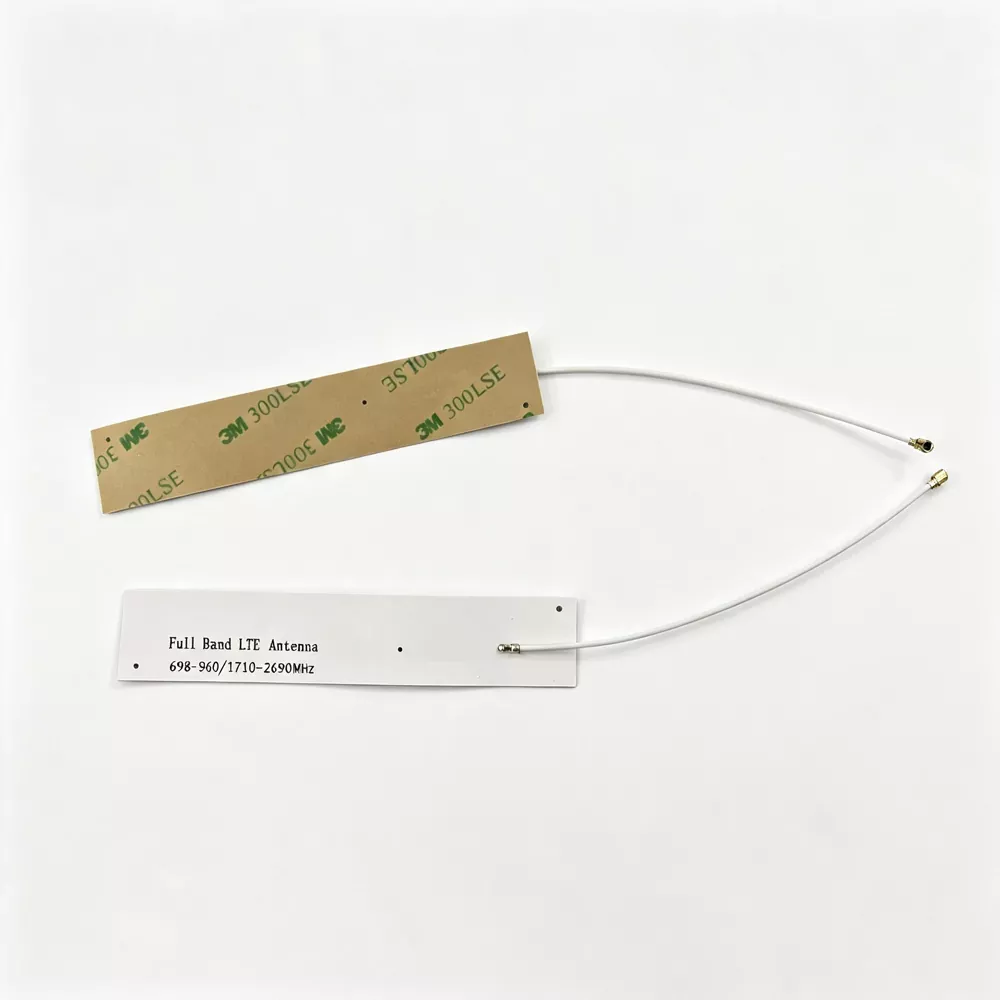

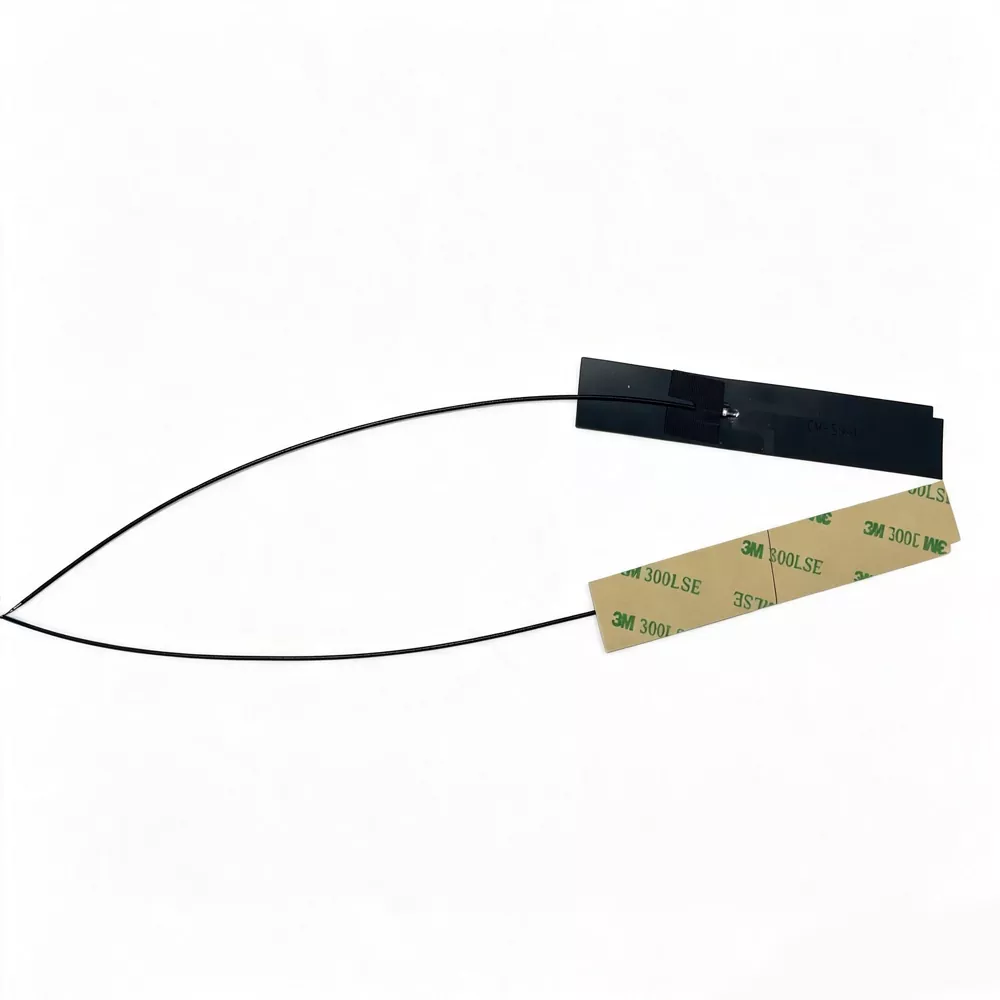

2G/3G/4G LTE антена

Антената 2G/3G/4G LTE е лесна, флексибилна и свитлива вградена антена за мобилна комуникација со целосен опсег. За разлика од заедничката антена за монтирање на површина, овој производ користи FPC флексибилно коло + процес на коаксијално директно лемење. Антената е лесна, тенка, мека и може слободно да се вклопи во закривената површина и тесниот простор во внатрешноста на уредот. Поддржува 2G GSM, 3G WCDMA и 4G LTE мулти-мрежен пренос и прием на сигнали. Тоа е претпочитаниот тип на вградена комуникациска антена за мали паметни уреди iot во моментов, која широко ги решава индустриските болни точки како што се мал вграден простор, слаб сигнал, нестабилен контакт и слаб отпор на вибрации на уредот.

Принцип на работа

Оваа 2G/3G/4G LTE антена FPC заварена коаксијална антена работи врз основа на принципот на радиофреквенција на флексибилна микролента осцилаторна низа и пренесува сигнали со коаксијални заштитени фидери. Тој е поделен на три дела: слој на сигнално зрачење, слој на изолациона подлога и заштитен слој за пренос. Работната логика е стабилна и ефикасна:

• Принцип на зрачење Rf: површината на плочата FPC прецизно ги оцртува линиите на осцилатор со повеќе опсег, прецизно се совпаѓа со точките на резонанца на целосен опсег 2G/3G/4G, нема мртви зони на опсегот, измерениот однос на стоечки бран со целосен опсег е стабилен ≤1,5, загубата на рефлексија на сигналот е исклучително мала.

• Предности на заварениот пренос: Коаксијалната линија и плочата на осцилаторот FPC се формираат во едно парче со високотемпературно калај лемење. Во споредба со вообичаената конструкција со занитвам и стегање, измерените сеизмички перформанси се подобрени за 85%, а има нулта контактна пролевање и нула исклучување на сигналот во опкружувањето со долгорочни вибрации.

• Заштитен механизам против пречки: RG1.13 коаксијалната линија двослојна заштитна структура ефикасно го изолира електромагнетниот шум од процесорот, напојувањето и чипот на главната плоча на опремата. Мерено во внатрешната средина на пречки на опремата, чувствителноста на приемот на сигналот се зголемува за 3-5 dB.

• Карактеристики на сенасочно зрачење: рамниот сенасочен пренос и дизајн на прием може да одржува стабилен излез на сигнал во сценарија каде што затворената обвивка и металната обвивка на уредот се блокирани, а стапката на успех на надворешната мрежа на уредот iot е измерена да се зголеми за 28%.

Водич за инсталација и употреба

Оваа FPC антена е вградена вградена инсталација, лесна за ракување, погодна за склопување масовно производство и не бара професионално дебагирање. Чекорите се како што следува:

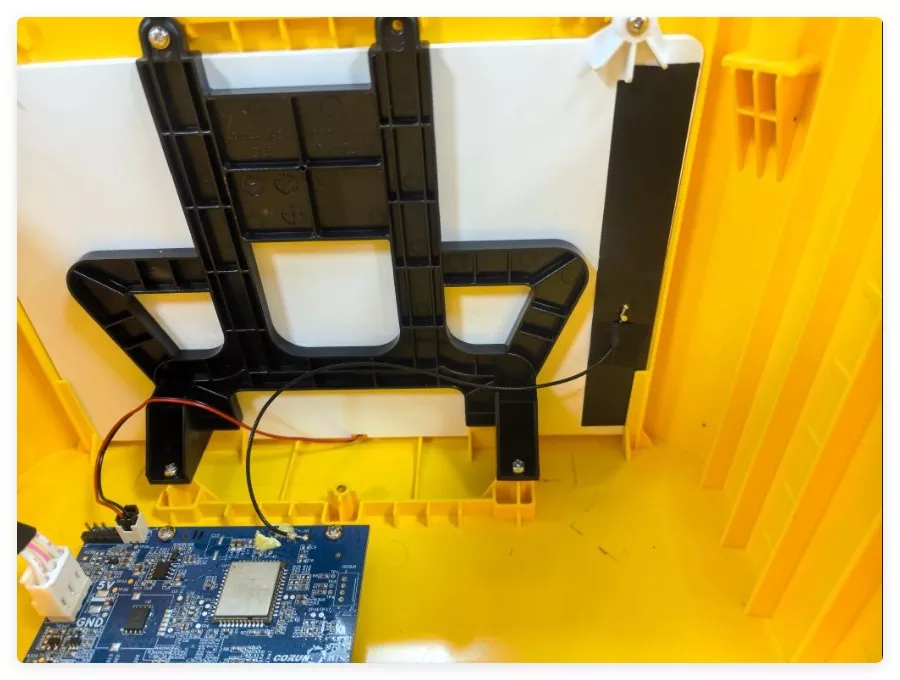

1. Избор на локација: изберете отворен простор во уредот, подалеку од чипот на матичната плоча, напојувањето и металното куќиште за да избегнете блокирање на сигналот и пречки.

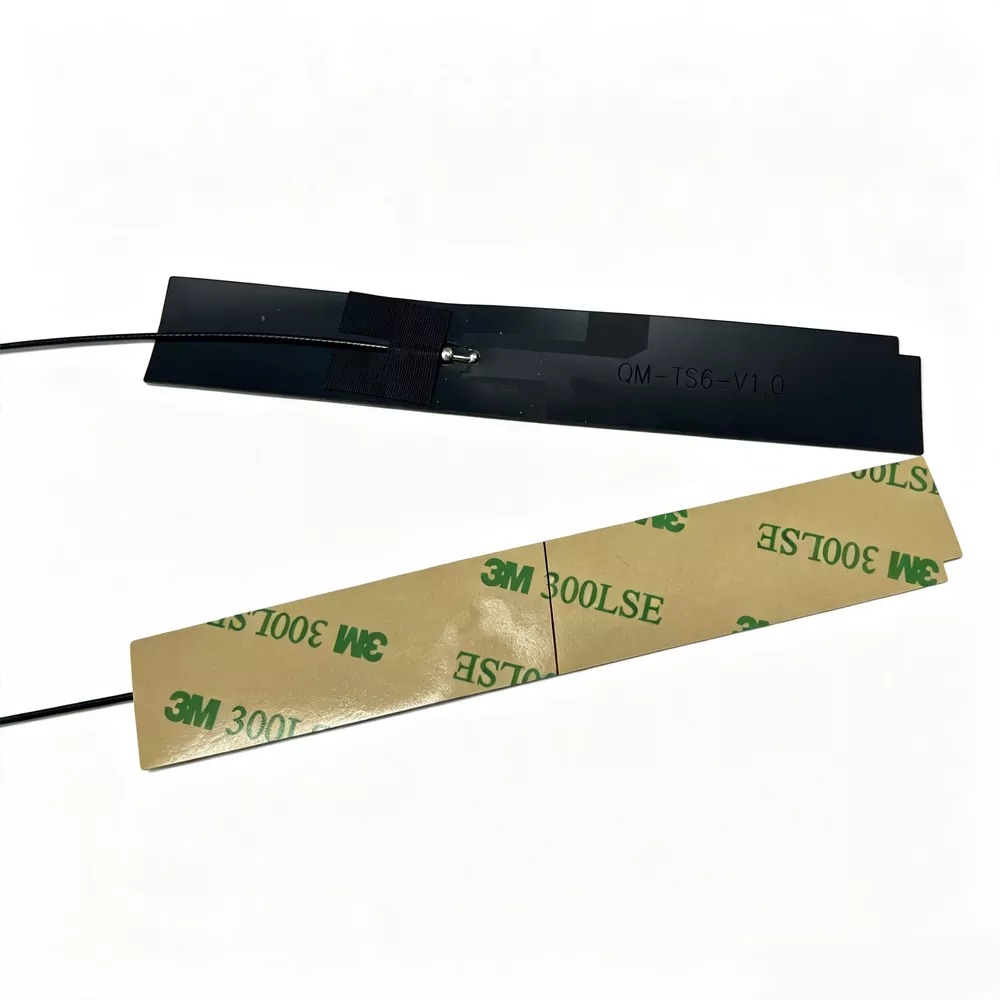

2. Поставете и поправете: Задниот дел на антената доаѓа со лепило со висока јачина 3M. Откако ќе ги исчистите дамките од прашина и масло на внатрешниот ѕид на уредот, наместете го рамно и цврсто и свиткајте го колку што е потребно за да одговара на заоблената површина на уредот.

3. Докирање на интерфејсот: прецизно поврзете го IPEX/SMA интерфејсот одзади со приклучокот за антена на модулот на уредот и нежно прицврстете го за да избегнете насилно влечење на жицата.

4. Организација на жиците: Вишокот жици треба да се чуваат уредно за да се избегне стискање, свиткување или мртви набори и да се спречи оштетување на заштитниот слој што може да влијае на сигналот.

5. Тест за вклучување: По завршувањето на склопувањето, вклучете го и поврзете се на мрежата за да проверите дали сите сигнали на мрежата 2G/3G/4G добиваат нормално, а потоа е можно масовно производство.

Најчесто поставувани прашања

П1: Дали оваа 2G/3G/4G LTE антена FPC заварена коаксијална антена може да се свитка за употреба?

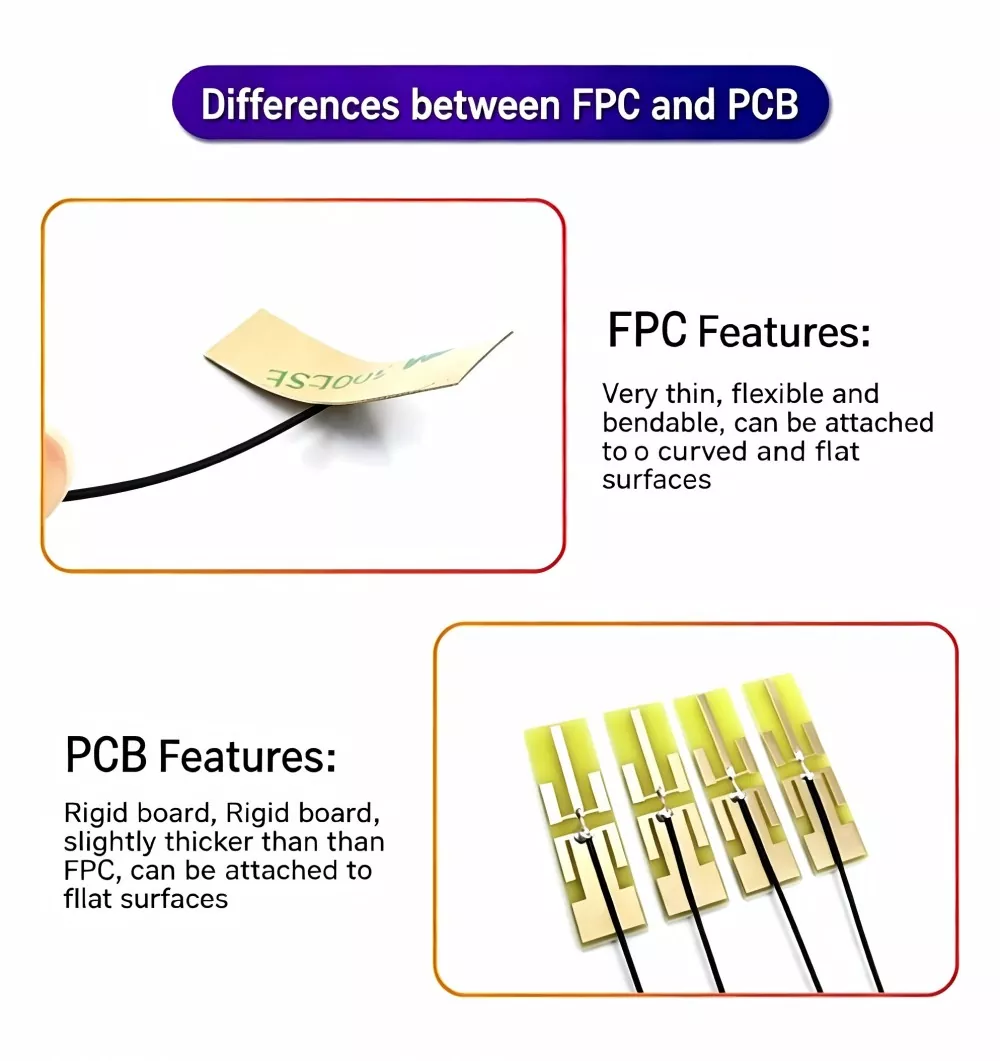

А1: Да. Производот е изработен од флексибилен FPC основен материјал, кој може слободно да се свиткува и да се монтира на закривени површини. Се вклопува во малиот вграден простор на уредот и нема да се скрши или да влијае на перформансите на сигналот при нормално свиткување.

П2: Дали поддржувате прилагодени должини на кабли и типови на интерфејси?

А2: Целосно поддржано. Како изворна фабрика, поддржани се приспособливи должини на линии кои се движат од 10cm до 50cm, заменливи интерфејси како што се SMA, BNC, IPEX, LOGO свилен екран и дотерување на големината.

П3: Кои се предностите на процесот на лемење во однос на обичната залепена антена?

А3: Коаксијално заварување во едно парче, без лабава празнина, посилна отпорност на удар, отпорност на истегнување, перформанси против стареење, целосно ги решава проблемите со вибрациите на опремата, треперењето на сигналот и слабиот контакт во опкружување со висока температура, посоодветно за сурови индустриски сценарија и возила.
