Таблет 4G податочна антена

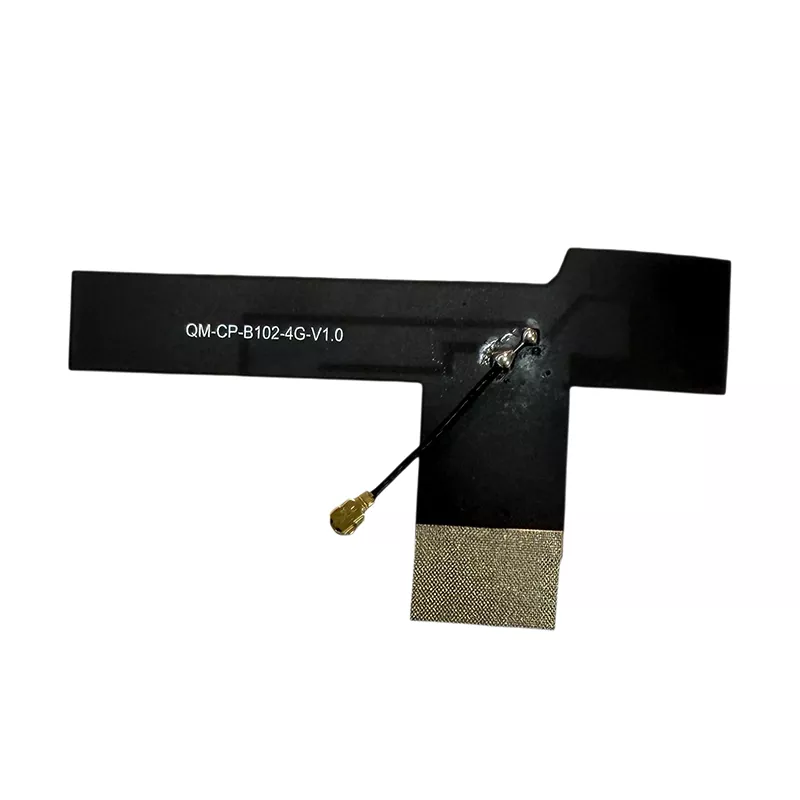

Таблет 4G податочна антена е вградена компонента за прием и пренос на безжичен сигнал дизајнирана специјално за таблет уреди. Оваа таблета 4G LTE антена има лесна, флексибилна структура оптимизирана за ограничениот внатрешен простор на таблетите. Се справува со пренос на податоци и прием на сигнал преку 4G LTE мрежи, поддржувајќи мобилно поврзување, поставување и преземање податоци и стабилна мрежна комуникација. Како вградена 4G LTE антена, таа е дизајнирана за внатрешна инсталација наместо да се користи како надворешна универзална антена.

Во споредба со конвенционалните внатрешни конфигурации на антената, ова решение комбинира флексибилна FPC подлога со компактен профил за да се сместат различни структури на таблети. Дизајнот може да се оцени за потрошувачки, образовни, индустриски и специјализирани апликации за таблети според бараните фреквенциски опсези и условите за инсталација.

Опсег на компатибилен уред

Како разноврсна и приспособлива 4G LTE антена за апликации за таблети, овој производ е дизајниран за таблет уреди кои поддржуваат мрежно поврзување 4G. Компатибилноста зависи од поддржаните фреквенциски опсези на уредот, внатрешниот простор на антената и RF интерфејсот.

• Цивилни таблети за потрошувачи: таблети за домашна забава, таблети за комуникација со целосна мрежа и преносни лични таблет уреди

• Образовни комерцијални таблети: Таблети за учење за студенти, таблети специфични за образованието во кампусот, комерцијални таблети на институција за обука

• Индустриски цврсти таблети: индустриски рачни таблети, индустриски таблети отпорни на прашина, водоотпорни и отпорни на експлозија, паметни таблети на отворено

• Специјални таблети во возилото: инфозабавни таблети во возилото, терминали за логистика и транспортни возила, таблети за контрола на градежни машини

• Таблети специфични за индустријата: медицински таблети, таблети за безбедносен надзор, интелигентни терминални таблети во складиште, паметни таблет уреди за IoT

Детални технички спецификации

Водич за инсталација и употреба

Оваа антена за податоци за таблет 4G е дизајнирана за внатрешна инсталација во компатибилни таблет уреди. Може да се користи во проекти за производство на уреди, одржување и замена на антени. Инсталирањето треба да го изврши персонал запознаен со расклопувањето на таблетот и ракувањето со RF конекторот. Специфичните чекори за инсталација се како што следува:

1. Расклопување и чистење: исклучете го уредот за таблет, отстранете го задниот капак и исчистете ја прашината и остатоците од внатрешната област за инсталација. Проверете дали површината за монтирање е рамна, чиста и без испакнатини или препреки.

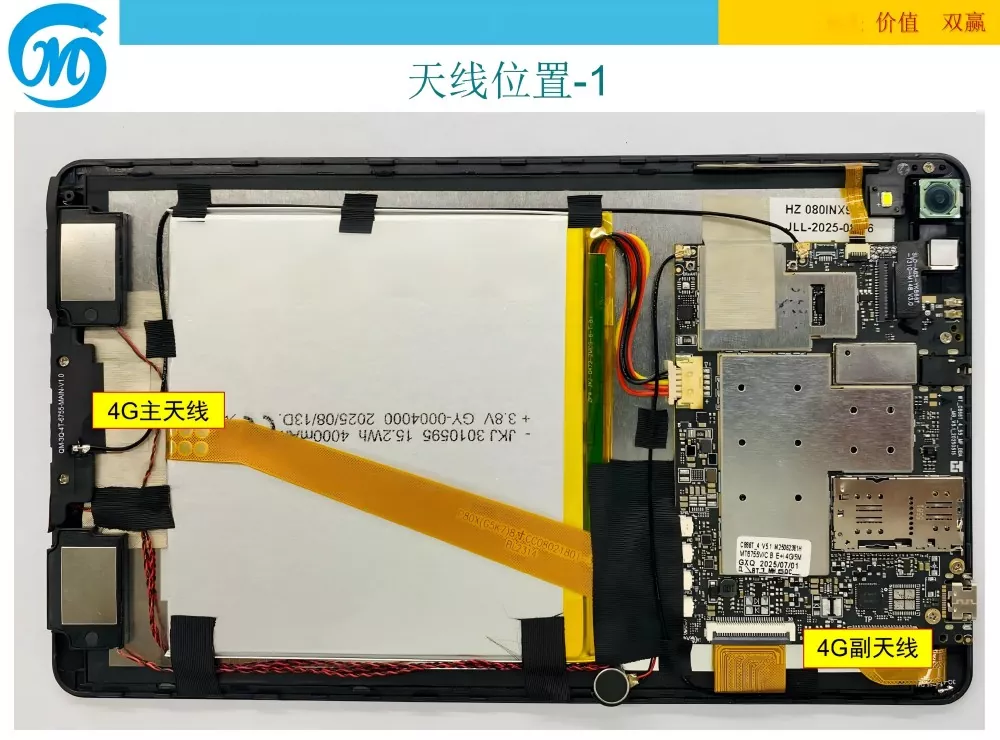

2. Позиционирање и прицврстување: Отстранете ја лепливата заштитна фолија отпорна на висока температура од задниот дел на антената. Порамнете ја прецизно со резервираната положба на антената во таблетот, поставувајќи ја на чиста површина од телото на уредот што е непречена од метал. Нежно притиснете 3 до 5 секунди за да се осигурате дека антената се прилепува безбедно, без олабавување или кревање рабови.

3. Поврзување со интерфејс: Порамнете го IPEX конекторот на крајот од антената со RF приклучокот на матичната плоча на таблетот, а потоа притиснете вертикално додека не се поврзе безбедно. Обезбедете добар контакт без лабави врски или слаб контакт. Овој распоред за поврзување е релевантен кога се избира IPEX 4G LTE антена за компатибилен RF интерфејс за таблет.

4. Организирајте насочување на каблите: уредно распоредете ги каблите на антената за да избегнете прекумерно влечење, свиткување или компресија и држете ги подалеку од областите што создаваат топлина како што се батеријата и матичната плоча за да спречите долгорочно стареење и оштетување.

5. Тест за инсталација: Повторно закачете го задниот капак на таблетот, зацврстете ги завртките за прицврстување, напојувајте го уредот, овозможете 4G мрежа, тестирајте ја брзината на интернет и јачината на сигналот и потврдете дека нема аномалии на сигналот или проблеми со исклучувањето пред нормална употреба.

Позадина на компанијата

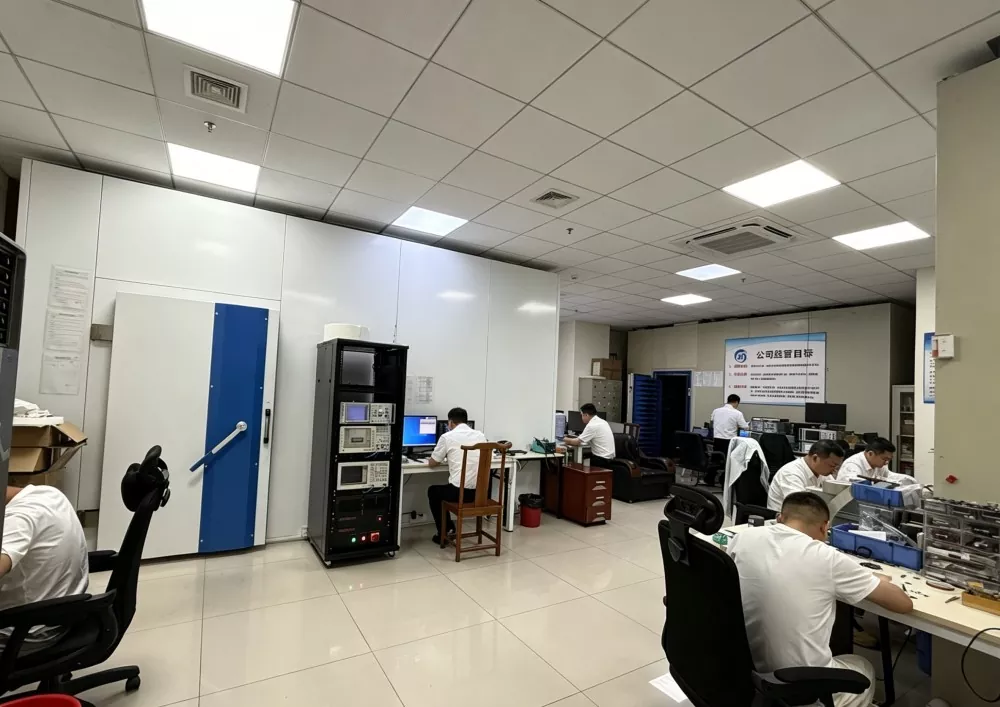

Shenzhen Qianmu Communication Technology Co., Ltd. е ангажирана во индустријата за комуникациски антени повеќе од една деценија, служејќи како кинески производител и добавувач кој интегрира истражување и развој на антени, развој на мувла, производство во големи размери, тестирање за контрола на квалитетот и поддршка по продажбата. Компанијата е специјализирана за решенија за антени за безжична комуникација, вклучувајќи производи за антена за податоци за таблет 4G, антени за IoT и вградени терминални антени. Нејзините капацитети вклучуваат производствени операции, производни линии, лаборатории за истражување и развој и опрема за тестирање за поддршка на развојот на производите и контролата на квалитетот. Може да се организираат посети на фабриките, а процесите на производство и инспекција подлежат на процедурите за управување со квалитетот на компанијата.

Членовите на главниот тим имаат над 10 години искуство во истражување и развој на комуникациска антена, со експертиза во адаптацијата на сигналот, усогласувањето на импедансата и барањата за внатрешна инсталација за различни таблет уреди. Тимот обезбеди решенија за антени на повеќе од 300 производители на дигитални терминали и индустриска опрема ширум светот. Достапни се приспособени решенија според барањата на производот и условите за интеграција на уредот.

Водич за избор на производ

При изборот на таблет 4G LTE антена, вообичаените размислувања вклучуваат компатибилност со фреквенција, простор за инсталација, тип на конектор и перформанси на RF. Следниве точки можат да помогнат да се утврди дали предложената антена е погодна за одреден проект за таблети.

• Проверете ја компатибилноста на фреквентниот опсег: дадете приоритет на антените што ги покриваат бараните фреквенциски опсези. За домашни уреди, проверете ја компатибилноста со наменетите опсези на носачи; за извозните уреди, потврдете ја поддршката за фреквентните опсези што се користат на целниот пазар. Појасите што недостасуваат може да влијаат на приемот на сигналот и перформансите на податоците.

• Проверете го материјалот и изработката: Флексибилната FPC 4G антена може да ги задоволи внатрешните барања за инсталација каде што е потребна тенка, флексибилна подлога. Прегледајте ја подлогата, спроводниот елемент и изолационата обвивка за да одредите дали дизајнот е соодветен за планираното опкружување за инсталација.

• Проверете ги вистинските параметри на тестот: Прегледајте ги достапните извештаи од тестот и податоците од мерењето. Клучните параметри вклучуваат засилување, SWR и импеданса. Потврдете дека измерените перформанси ги задоволуваат барањата на целниот уред и работните опсези.

• Проверете ги димензиите на компатибилноста: изберете ги соодветните димензии на антената според внатрешниот простор на таблетот. За ултра тенки уреди, земете го предвид дизајнот со дебелина од 0,15 mm и потврдете ја достапната област за монтирање, патеката на кабелот и растојанието. Прилагодените нестандардни големини може да се дискутираат за да се решат ограничувањата за инсталација.

• Проверете го RF конекторот: IPEX/U.FL конекторот треба да одговара на RF приклучокот на матичната плоча на таблетот. Потврдете го создавањето на конекторот, должината на кабелот и распоредот на поврзувањето пред да нарачате. Проектите за внатрешна LTE антена за таблети може да бараат различна конфигурација на конектор или кабел во зависност од дизајнот на уредот.

• Проверете ја способноста за приспособување и снабдување: за проекти со посебни димензии, должина на кабли, барања за конектори или конфигурации на фреквенција, приспособената таблет антена може да се оцени според спецификациите на уредот. Потврдете ги примероците, барањата за тестирање, количините на производство и времето на испорака пред масовното производство.

• Проверете ги можностите на производителот: земете ги во предвид искуството на производителот, тестирањето на производот, контролата на квалитетот, опциите за прилагодување и поддршката после продажбата при изборот на долгорочен добавувач на антена.

Најчесто поставувани прашања

П1: Дали оваа антена за податоци за таблет 4G поддржува прекуокеански 4G мрежи?

О: Антената ги поддржува фреквентните опсези наведени во техничките спецификации. За опрема за извоз, споредете ги овие опсези со LTE бендовите што се користат во целната земја и барањата за модемот на таблетот. Може да се дискутира за дополнителни конфигурации на фреквенција ако стандардните спецификации не ги покриваат потребните опсези.

П2: Дали антената може да се прилагоди во однос на големината, типот на конекторот и должината на кабелот?

О: Да. Опциите за приспособување може да вклучуваат димензии на антената, должина на кабел, тип на конектор и конфигурација на фреквенција според внатрешната структура на опремата. За проект за приспособена таблет антена, обезбедете го достапниот простор за инсталација, потребните LTE опсези, деталите за RF конекторот и целната апликација за да може да се оцени компатибилноста.

П3: Колку долго е гаранцијата на производот? Како се решаваат проблемите со квалитетот?

О: Производот доаѓа со 1-годишна гаранција и доживотно одржување. За проблеми со квалитетот што не се предизвикани од човечка штета, наведената политика за услуги обезбедува бесплатни замени или повторно испраќање, заедно со техничка поддршка за решавање на проблемите со користењето. Потврдете ги важечките услови кога поставувате нарачка.

П4: Дали честото свиткување ќе ја оштети флексибилната антена?

О: Производот користи флексибилна FPC подлога дизајнирана за внатрешна инсталација. Избегнувајте остри набори, повеќекратно прекумерно свиткување или притисок врз елементот за зрачење и кабелот на доводникот. Инсталирањето треба да ги следи механичките барања на антената за да помогне во одржувањето на нејзината структура и перформансите на RF.

П5: Која е минималната количина на нарачка? Дали може да се набават мешани серии?

О: Стандардните производи на залиха се наведува дека немаат минимална количина на нарачка, со поддржани мали мешани серии и повремени купувања. Големите нарачки може да се квалификуваат за нивоа на цени. Потврдете ги моменталните залихи, барањата за прилагодување и времето на производство пред да нарачате.

П6: Каков конектор користи антената?

О: Стандардниот интерфејс е универзален конектор IPEX/U.FL, со приспособливи опции за терминал. Конекторот треба да се провери од RF приклучокот на матичната плоча на таблетот. За барање за IPEX 4G LTE антена, потврдете го генерирањето на конекторот и должината на кабелот пред производството.
