GPS антена за тело камера

Што е Body Cam GPS антена

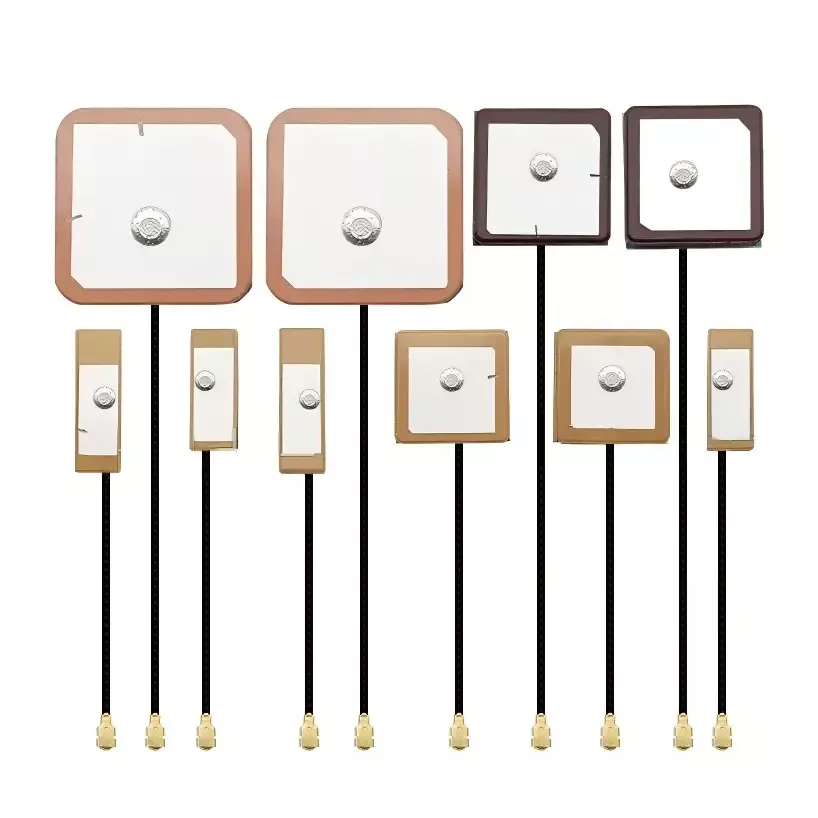

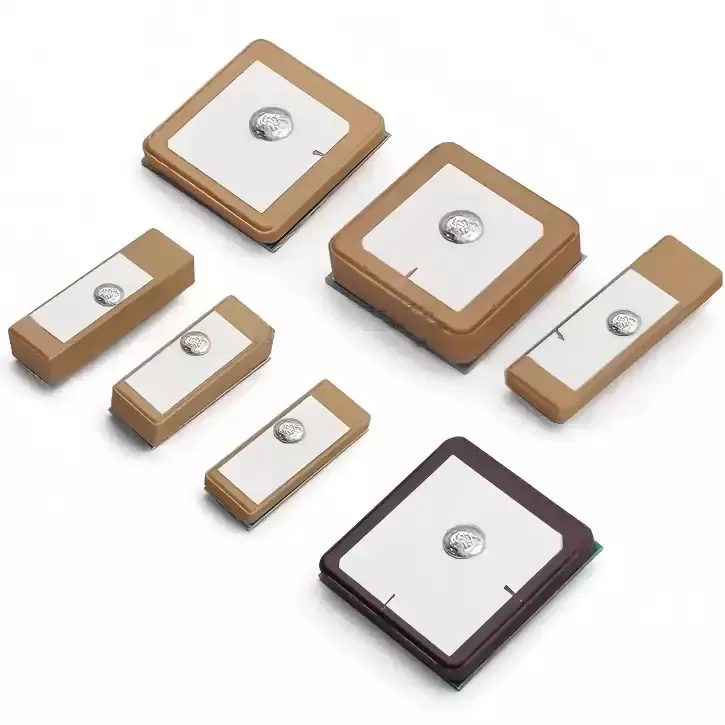

ГПС антената Body Cam е индустриска GNSS керамичка антена специјално дизајнирана за терминали за собирање докази за спроведување на законот од еден војник. Компатибилен е со повеќе сателитски системи, вклучувајќи GPS, BeiDou, GLONASS и Galileo, и има структура на кружна поларизација на десната страна (RHCP) за да се прилагоди на карактеристиките на поларизација на глобалните сателитски навигациски сигнали.

Со робустен дизајн на керамичка антена, тој нуди одлична директивност и силна еколошка приспособливост. Дури и под предизвикувачки услови како што се пречки кои се носат на телото, метална заштита од опрема, блокада на урбани згради или мобилни операции со голема брзина, тој обезбедува стабилни податоци за позиционирање. Ова обезбедува точни и следени водени жигови за геолокација за аудиовизуелни снимки за спроведување на законот, овозможувајќи воспоставување на целосен и усогласен доказен синџир.

Принцип на работа

GPS антената Body Cam работи врз основа на принципите за RF прием на професионална сателитска навигација. Целиот работен тек е потврден и преку лабораториско тестирање на анехоична комора и преку реални тестирања на отворено, обезбедувајќи јасна оперативна логика и стабилни перформанси. Тој првенствено се состои од три основни компоненти:

1. Стекнување сателитски сигнал: Производот се одликува со јадро високо-диелектричен керамички диелектричен чип кој ефикасно ги доловува сигналите за сателитска навигација од L1 опсегот во воздухот. Со наменскиот дизајн на кружна поларизација од десната страна, тој ефикасно го ублажува слабеењето на сигналот предизвикано од ротација на уредот или опструкција на човечкото тело, решавајќи ги вообичаените проблеми како што се слаб прием на сигнал и неуспешно стекнување на сателити во урбани области со густи згради или планински и оддалечени региони каде што се распространети рефлексиите на повеќе патеки.

2. Филтрирање сигнали и анти-пречки: Антената располага со интегрирано коло за совпаѓање со прецизна импеданса што автоматски ги филтрира пречките од бучавата генерирани од модулот 4G/5G, модулот Wi-Fi и напојувањето од батеријата во камерата на телото. Ги изолира чистите GNSS сателитски сигнали, ефикасно елиминирајќи ги аномалиите на позиционирање, точките на скокање и прекините на траекторијата предизвикани од внатрешен RF преслушување.

3. Парсирање и излез на податоци: Филтрираниот и оптимизиран стабилен сателитски сигнал се пренесува до чипот за позиционирање на главната плоча на уредот, кој во реално време ги анализира прецизните податоци за географска ширина и должина, брзина, време и надморска височина. Оваа информација е истовремено синхронизирана како геолокациски водени жигови за снимени видео и аудио датотеки за време на операциите за спроведување на законот, овозможувајќи целосно следење, следливост и повторување на траекториите на извршување.

Водич за инсталација и употреба

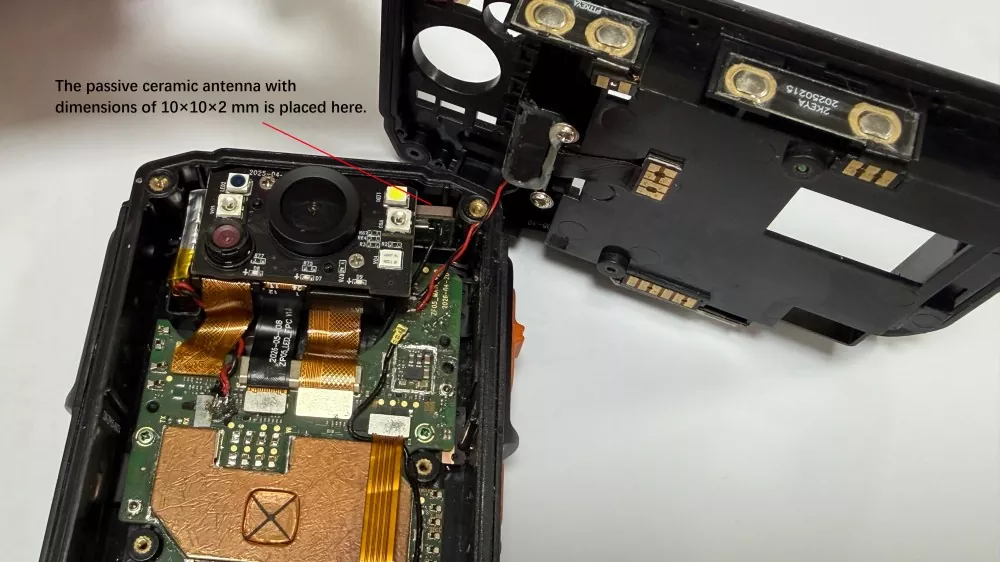

1. Избор на локација за инсталација

Јадрото на зрачењето на керамичката антена не смее да биде директно покриено или попречено од метални куќишта, ќелии на батерии или метални држачи. Се препорачува да се инсталира уредот во неметална област над внатрешноста на камерата на телото, одржувајќи безбедно растојание од најмалку 15 mm од антените 4G/5G и Wi-Fi за да се избегнат пречки во истовремените канали и да се обезбеди непречен прием на сателитски сигнал.

2. Спецификации за заварување и фиксација

За керамичките антени од типот на пиновите, погрижете се спојниците за лемење да се полни, без ладно лемење, пропуштено лемење или откачено лемење. За производите SMT монтирани на површина, строго следете ги фабричките стандарди за процесот на монтирање за да постигнете рамно и сигурно усогласување на површината на ПХБ. За време на склопувањето, избегнувајте да нанесувате прекумерна сила на керамичкиот чип за да спречите внатрешни микро пукнатини и да ги елиминирате потенцијалните дефекти на скриениот сигнал подоцна.

3. Операција за заштита од пречки

Откако ќе се инсталира антената, користете изолациона лента за да ја изолирате антената од модулот за напојување и од областа со голема моќност на матичната плоча за да ги намалите електричните пречки. Насочете ги каблите на антената за да не се движат паралелно со далноводите на долги растојанија, со што се спречуваат флуктуации на сигналот и нестабилно позиционирање на изворот.

4. Целосни стандарди за дебагирање и верификација на машината

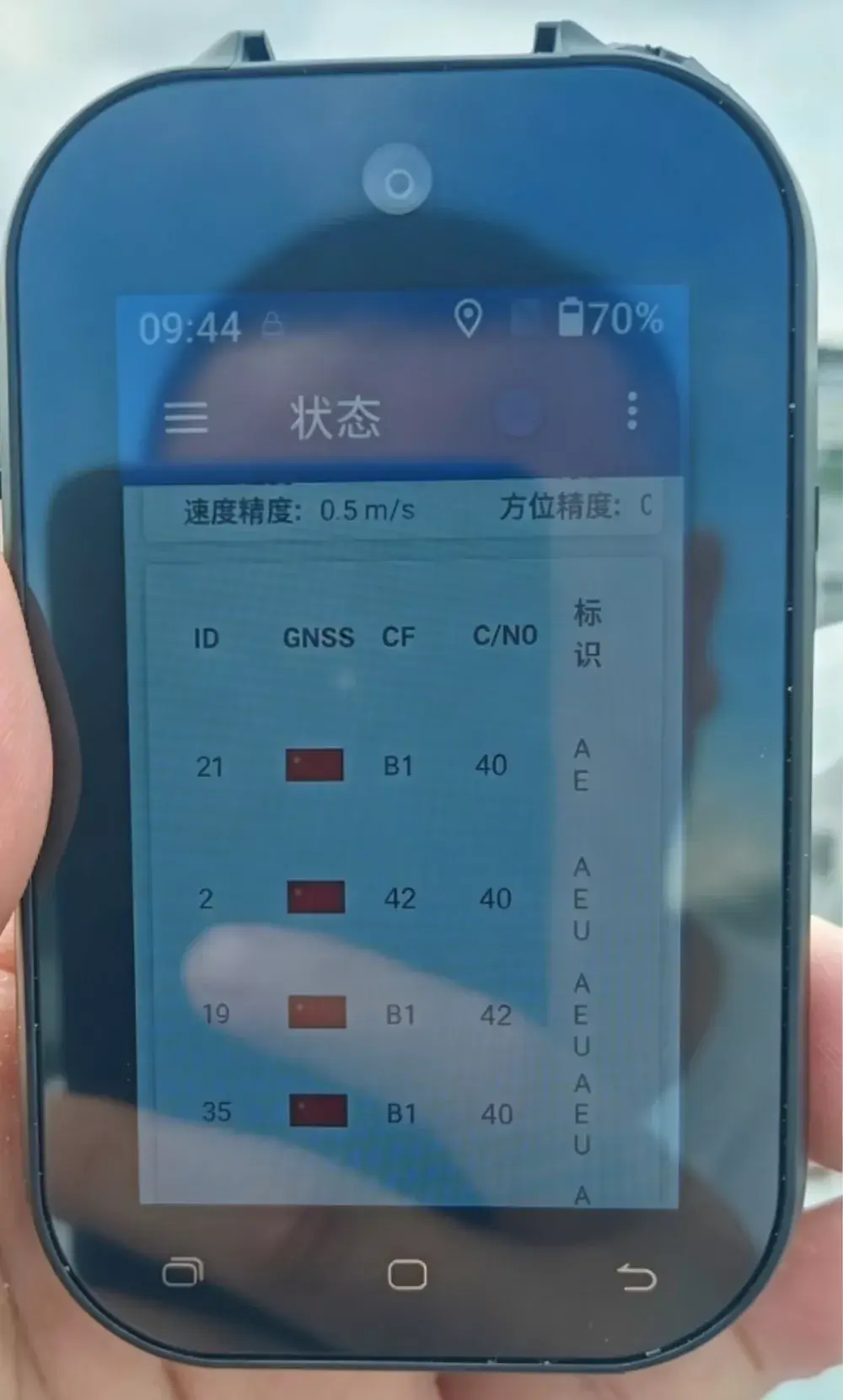

Откако ќе заврши склопувањето на уредот, мора да се спроведе тестирање за стекнување ѕвезди на отворено во реалниот свет; Самото тестирање со една табла во затворен простор е недоволно. Клучните параметри што треба да се потврдат го вклучуваат бројот на сателити добиени за време на ладно и топло стартување, точноста на позиционирањето и континуитетот на траекторијата, обезбедувајќи дека перформансите на антената ги исполнуваат спецификациите по конечното склопување и спречувајќи проблеми со квалитетот на серијата.

Како да изберете квалификувана GPS антена

На многу персонал за набавка и развој на опрема им недостасува стручност за RF, што често ги наведува да купуваат антени од цивилна класа по ниски цени. Ова резултира со супстандардни перформанси на производот, неуспешно прифаќање на проектот и големи неуспеси по продажбата. Врз основа на долгогодишното искуство во индустријата, ние сумиравме четири основни критериуми за избор на антени за индустриска опрема за спроведување:

1. Дајте приоритет на специјализирани материјали од индустриско ниво: цврсто елиминирајте ја употребата на вообичаени цивилни керамички суровини и мора да изберете керамички подлоги од индустриска класа со широка температурна толеранција и својства против пречки погодни за сложени работни услови, обезбедувајќи долгорочни стабилни перформанси во екстремни надворешни средини.

2. Фокусирајте се на вистинските податоци од тестот, отфрлете ги теоретските параметри: Повеќето производители на пазарот обезбедуваат само теоретски спецификации без поддршка за тестирање во реалниот свет. Угледните оригинални производители можат да понудат извештаи за тестирање во темна соба, видеа за тестирање на терен на отворено и податоци од тестот за стареење со висока ниска температура - параметри кои се вистински и проверливи.

3. Изберете специјализирани оптимизирани производи за опрема за спроведување на законот: Стандардните антени за навигација не се оптимизирани за коегзистенција на повеќе антени, метална заштита или опструкција на човечкото тело во уредите за спроведување на законот, што ги прави несоодветни за работни услови на уредот со еден војник. Неопходно е да се изберат наменски дизајнирани антени специјално приспособени за терминали за спроведување на законот за да се реши основниот проблем со внатрешните RF пречки.

4. Дајте приоритет на директната соработка со изворните фабрики: Изберете кинески производители со интегрирани способности за истражување и развој, модификација на примероци, масовно производство и услуга по продажбата. Ова овозможува брзо прилагодување, стабилно снабдување, брза поддршка по продажбата и избегнување прашања како што се означување на цените од страна на посредниците и комуникациски празнини во техничката координација.

Најчесто поставувани прашања

П1: Дали оваа керамичка антена може да биде компатибилна со сите марки на камери што се носат на телото?

Компатибилен со огромното мнозинство на комерцијално достапни 4G/5G камери за спроведување на законот кои се носат на телото, терминали за собирање докази отпорни на експлозија и камери за тело за надворешна инспекција, а исто така поддржува сопствени нестандардни конфигурации приспособени токму на структурата, интерфејсите и димензиите на уредот.

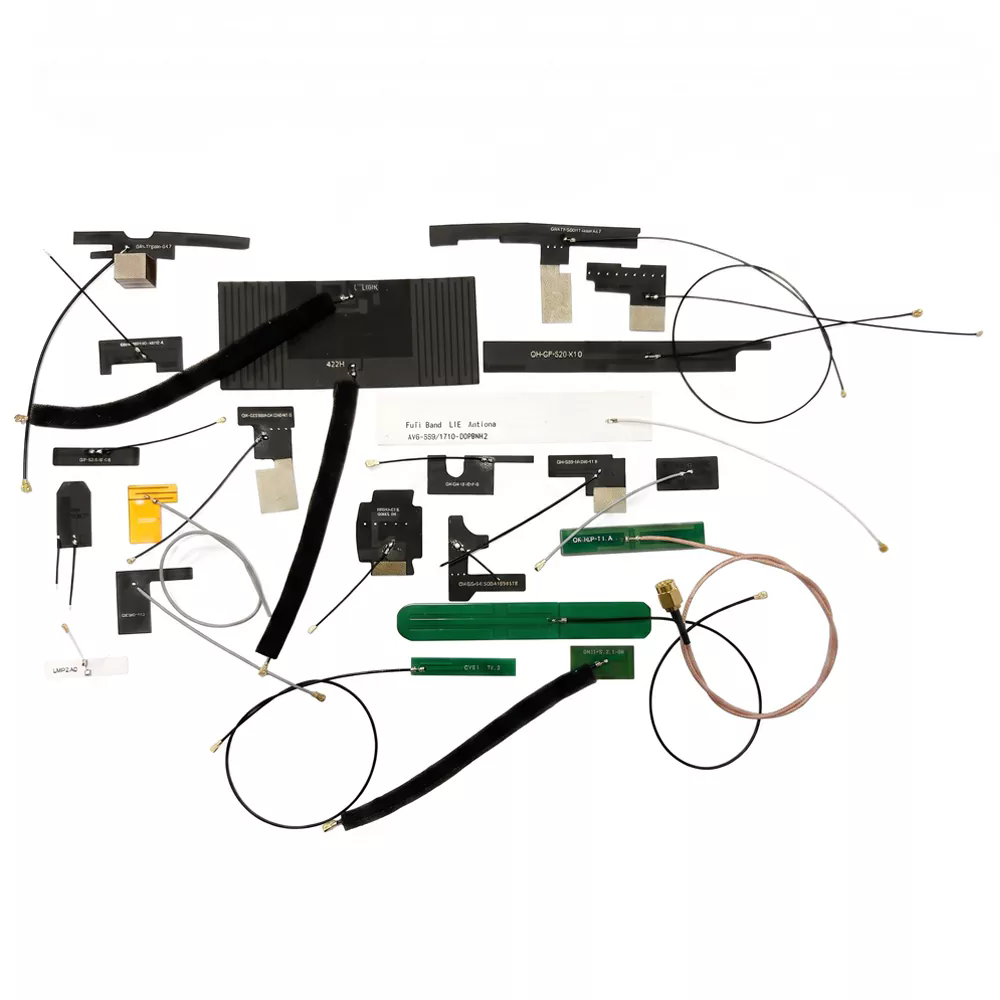

П2: На кои специфични начини керамичката антена ја надминува FPC антената?

Основните подобрувања вклучуваат побрзо стекнување на сателити, намалена грешка во позиционирањето, непречено следење и значително подобрени перформанси против пречки, антивибрации и отпорност на температура - кои се движат од екстремен студ до висока топлина. Овие надградби целосно ги решаваат дефектите на позиционирањето при сложени надворешни услови и значително ги намалуваат стапките на услугата по продажбата на опремата.

П3: Дали поддржувате прилагодување, земање примероци и мали пробни нарачки?

Поддршка! Како директен производител, нудиме прототипови, пробни нарачки во мали серии и услуги за масовно производство од големи размери, целосно приспособливи според цртежите на клиентите и барањата за изведба.

П4: Дали производот може да се користи за извоз во странство? Дали се завршени сите потребни сертификати?

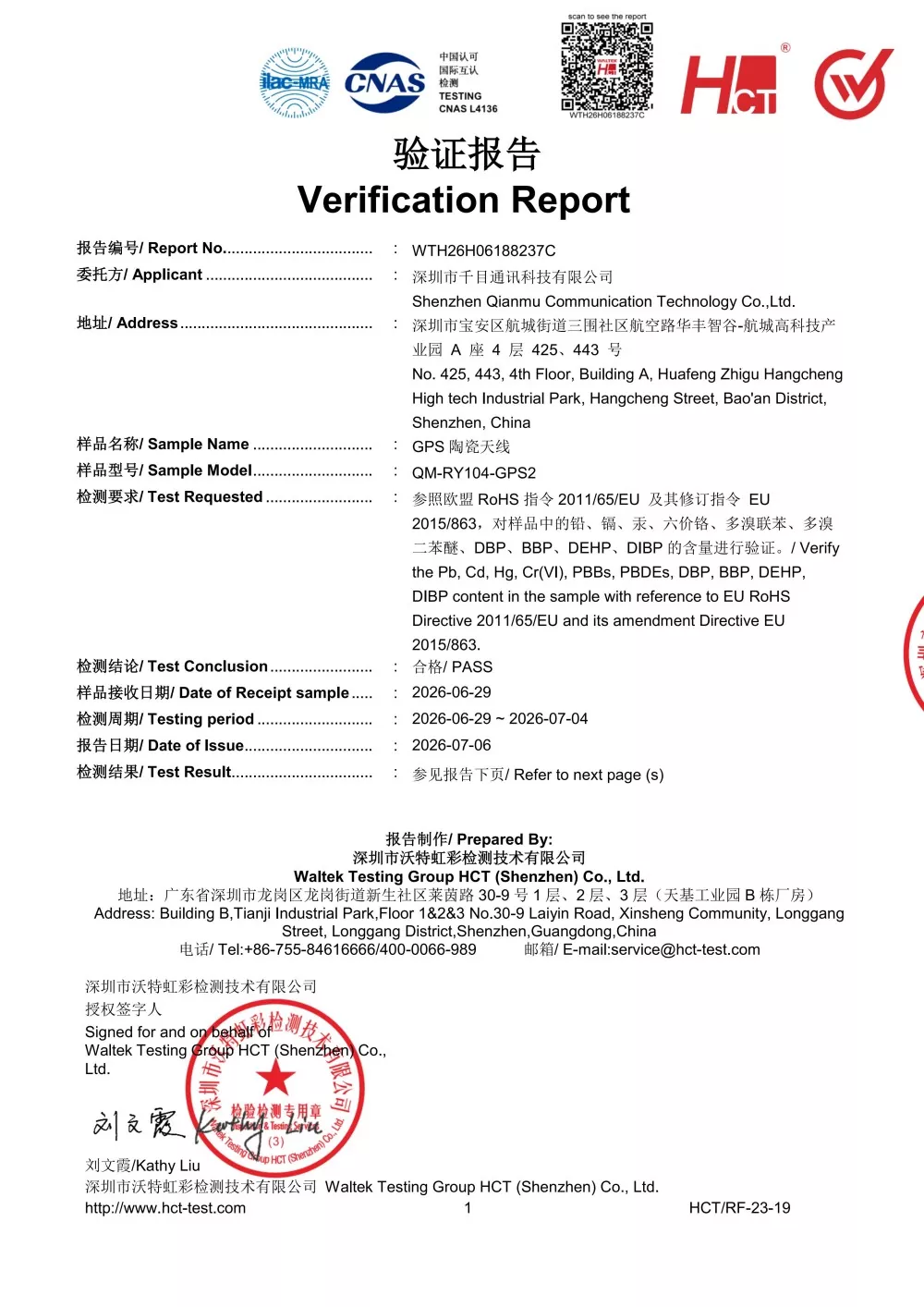

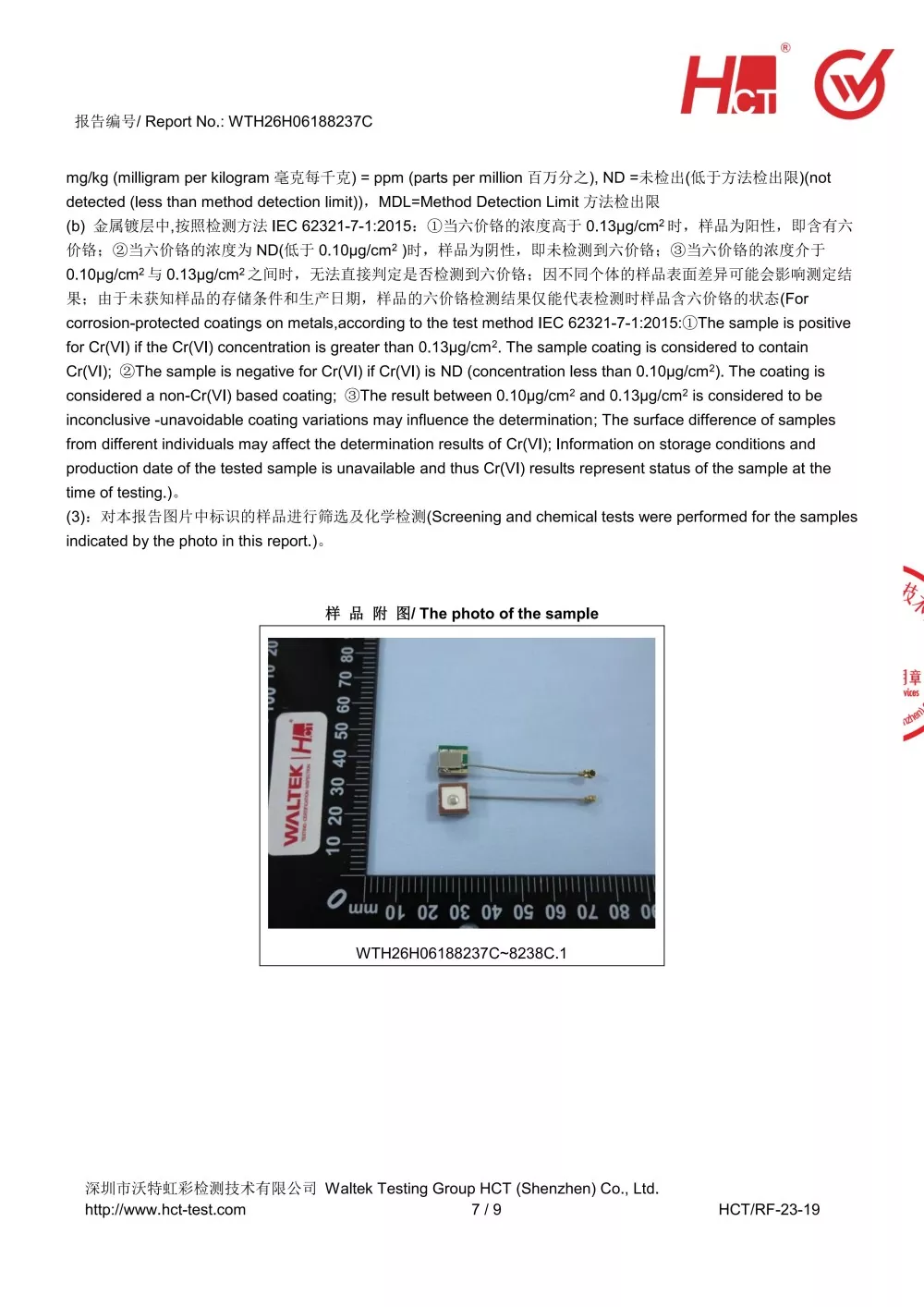

Сите производи доаѓаат со целосни извозни сертификати, вклучувајќи CE, FCC и RoHS, кои ги исполнуваат глобалните стандарди и овозможуваат безгрижен извоз во Европа, Америка, Југоисточна Азија, Блискиот Исток и сите други региони.

П5: Дали перформансите на производот се стабилни при екстремни високи и ниски температурни услови?

Производот се одликува со дизајн со широка температура од индустриско ниво, кој бил подложен на ригорозни тестови за стареење со циклирање на високи и ниски температури, со минимална деградација на перформансите во средини кои се движат од -40°C до +75°C, што го прави целосно погоден за надворешни, рударски, екстремни студени и високи температури деноноќно.
