Антена за монети

Антената за монети е компактна, цилиндрична надворешна RF антена со форма на копче. Дизајниран како антена со двоен опсег од 2,4 GHz 5,8 GHz, таа обезбедува лесно решение за безжичен пренос за мали електронски уреди кои користат WiFi, Bluetooth и ZigBee комуникација.

Саморазвиената антена со гумени шипки на Qianmu Communication усвојува едноделна технологија за обликување и запечатување со вбризгување. Интегрира целосно бакарен резонантен елемент и метален рефлективен заштитен слој на дното.

Опремена со стандарден интерфејс со навој SMA, оваа SMA антена со двоен опсег може да се монтира и прицврсти директно на куќиштето на уредот. Во споредба со тенките антени со гумени шипки и вградените PCB антени, тој нуди компактна, дискретна структура со запечатено куќиште за внатрешни и надворешни апликации.

Како функционира

Антената за монети користи внатрешен двослоен прстен бакарен осцилатор за пренос и прием на RF со двоен опсег. Основата во форма на копче содржи метален рефлективен слој дизајниран да помогне во управувањето со зрачењето на сигналот и да го намали влијанието на блиските електронски компоненти.

1. Дизајн на повеќеслоен осцилатор:Горниот слој е дизајниран за опсегот од 2,4 GHz што го користат Bluetooth и ZigBee, додека долниот слој го поддржува опсегот од 5,8 GHz што го користат компатибилните WiFi уреди. Наведеното VSWR со целосен опсег е ≤1,35.

2. Основна заштита и управување со пречки:Долниот метален рефлективен слој е дизајниран да го намали влијанието на електромагнетните пречки од главната плоча на уредот, литиумската батерија и металното куќиште. Вистинските перформанси зависат од околината за инсталација и бараат тестирање во готовиот уред.

3. Запечатено куќиште и отпорност на температура:Едноделното куќиште со вбризгување е дизајнирано за заштита на животната средина. Наведениот опсег на работна температура е -35°C до +70°C. Стабилноста на фреквенцијата поврзана со температурата треба да се потврди под наведените услови за тестирање.

4. Усогласување на RF импеданса:Антената користи номинална импеданса од 50Ω за поддршка на RF интеграција и намалување на несовпаѓањето на импедансата. Ефикасноста на засилување, VSWR и зрачење може да се процени преку соодветно тестирање на RF.

Компатибилна опрема и апликации

1. Паметен дом:Како антена за паметни домашни уреди, може да се користи во мини паметни порти, приклучоци за WiFi, аларми за врати и прозорци и далечински управувачи со Bluetooth. Неговата компактна структура помага да се приспособи безжичното поврзување во уреди со ограничен простор за инсталација.

2. Индустриски Интернет на нештата:Оваа антена со безжичен сензор може да се смета за минијатурни терминали за температура и влажност, јазли за следење на имотот во складиштето и модули за безжичен пренос на податоци. Релевантно е и за апликациите Antenna for IoT Devices каде што опсегот на фреквенција и условите за инсталација одговараат на системските барања.

3. Пренослива електроника:Како компактна антена за преносни уреди, може да се користи во рачна опрема за скенирање, преносни детектори и мини Bluetooth звучници. Распоредот на уредот и перформансите на RF треба да се проценат пред конечната интеграција.

4. Безбедносни уреди:Оваа антена за безжични безбедносни уреди може да биде погодна за мали безжични камери и системи за контрола на пристап. За компатибилни системи за влез базирани на Bluetooth, може да служи како антена за контрола на пристап преку Bluetooth.

5. RF додатоци:Изборната галантерија вклучува SMA-to-IPEX фидер кабли и други компатибилни RF компоненти за поврзување. Изборот на конектор треба да се потврди во однос на безжичниот модул и интерфејсот на уредот.

Основни карактеристики на производот

Qianmu Communication обезбедува опции за антена за монети за компактни безжични уреди, со спецификации и конфигурации на интерфејсот избрани според барањата на апликацијата.

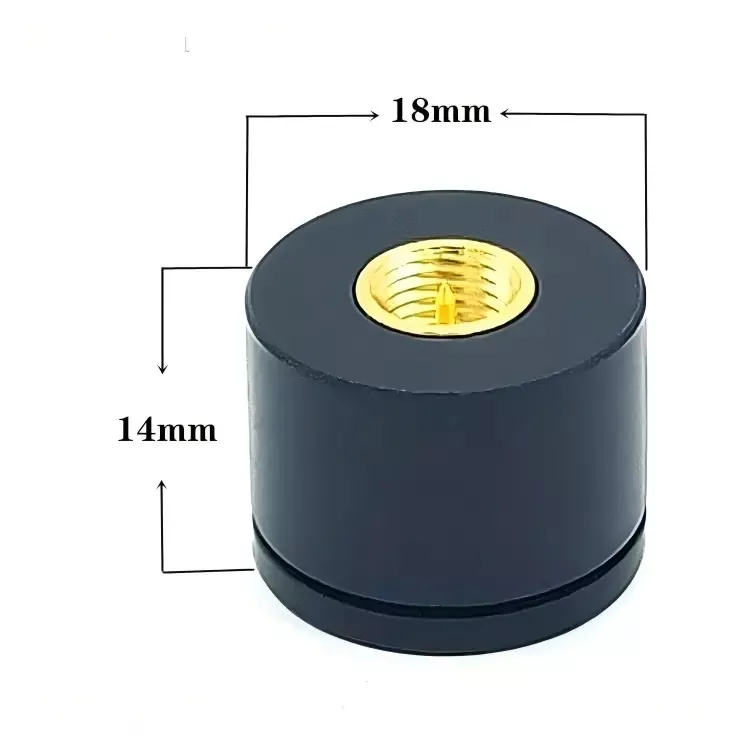

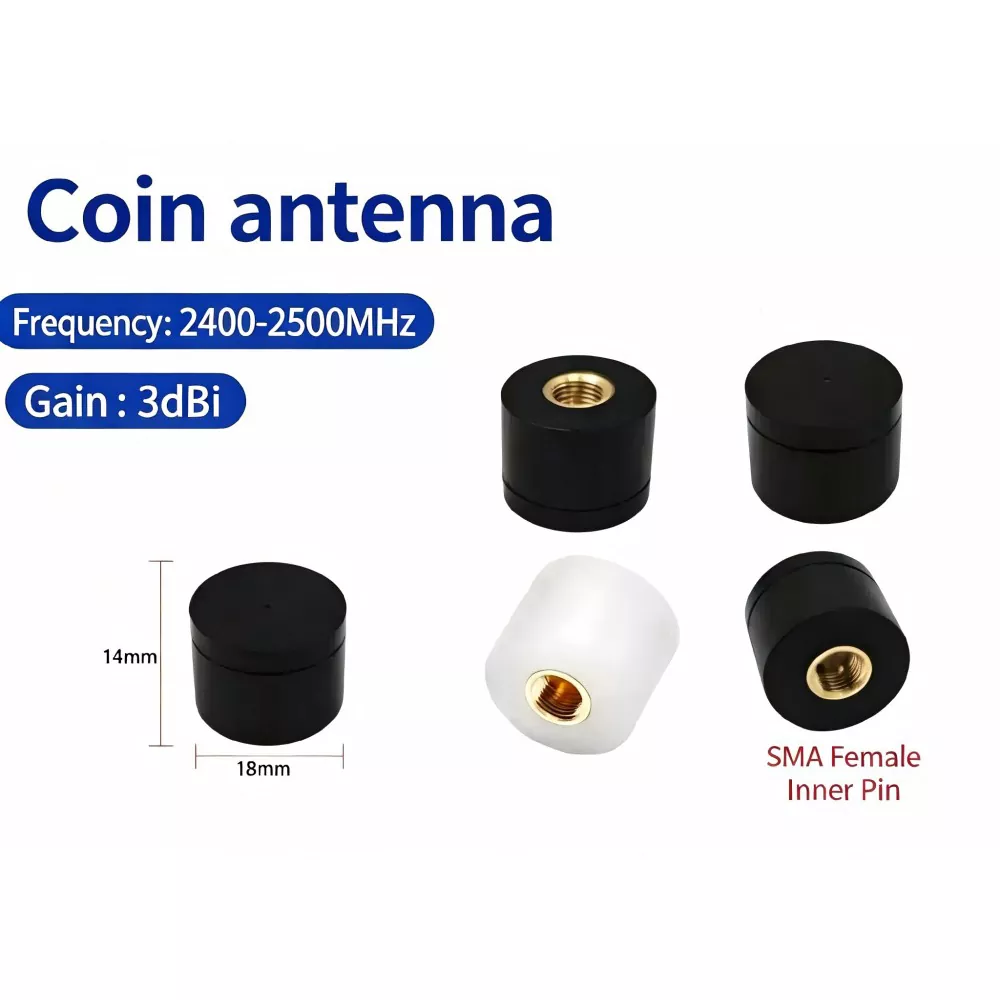

1. Компактна структура во облик на копче:Достапен во дијаметри на основата од 15 mm и 18 mm, со висина од 14 mm. Малиот отпечаток поддржува инсталации каде просторот на надворешната антена е ограничен.

2. Работа со двоен опсег:Оваа Mini WiFi антена ги поддржува наведените фреквентни опсези од 2,4 GHz и 5,8 GHz. Во зависност од конфигурацијата на уредот, антената може да се користи во компатибилни апликации за WiFi, Bluetooth и ZigBee. Потврдете ги барањата за фреквенција специфични за протоколот пред изборот.

3. Опции за интерфејс:Стандардните конфигурации вклучуваат SMA интерфејси со различни аранжмани на контакти. Компатибилната галантерија може да вклучува терминали за лемење и кабли за снабдување IPEX од прва или четврта генерација, што е предмет на избраната конфигурација.

4. Заштита на животната средина:Куќиштето со оцена IP54 е дизајнирано да обезбеди заштита од навлегување прашина и прскање вода. Црно-белите опции за домување се достапни според барањата за залиха и нарачки.

5. Приспособување:Прилагодените опции за SMA антена може да вклучуваат прилагодувања на димензиите, печатење на логото на школка и конфигурации на RF конектори. За секоја нарачка треба да се потврдат достапноста на акциите, времето на носење на примерокот и цената на обемот.

Технички спецификации

Примери за апликација

1. Паметна домашна опрема:Компактна антена може да се инсталира на аларм за WiFi врата или прозорец каде просторот за куќиште е ограничен. Конечниот опсег на поврзување зависи од поставеноста на антената, ѕидовите, пречките и RF конфигурацијата на уредот.

2. Индустриски сензорски терминали:Антена со безжичен сензор може да се користи со опрема за следење на температурата и влажноста. За уредите со метални куќишта, позиционирањето на антената и околната структура на земјата треба да се евалуираат за да се утврди нивниот ефект врз перформансите на RF.

3. Опрема за контрола на пристап на отворено:Надворешно монтирана антена може да поддржува компатибилни уреди за контрола на пристап преку Bluetooth. Куќиштето, заптивката на конекторот и распоредот на монтажата треба да се проверат според бараните еколошки услови.

4. Рачна опрема:Оваа мини антена за рачни уреди може да се смета за безжични скенери за баркодови и друга пренослива електроника за која е потребна компактна надворешна антена. Стабилноста на поврзувањето треба да се потврди во предвидената работна средина.

Водич за избор и нарачка

1. Избор на фреквенција:За уреди кои користат компатибилни конфигурации за WiFi и Bluetooth, проценете го моделот со двоен опсег од 2,4 GHz и 5,8 GHz. За апликации само за Bluetooth, може да се земе предвид конфигурација со еден опсег од 2,4 GHz доколку е достапна.

2. Опкружување за инсталација:За уреди со метални куќишта, прегледајте ја положбата на монтажата на антената, клиренсот и распоредот на заземјувањето. Рефлектирачката основа не ја елиминира потребата за RF тестирање во крајната кутија.

3. Избор на големина:Размислете за верзијата со дијаметар од 15 mm кога просторот за монтирање е ограничен. Верзијата од 18 мм може да се земе предвид кога расположливиот простор и потребните RF карактеристики го поддржуваат тоа; потврдете ги перформансите наместо да претпоставувате дека поголемиот модел секогаш обезбедува поголема добивка.

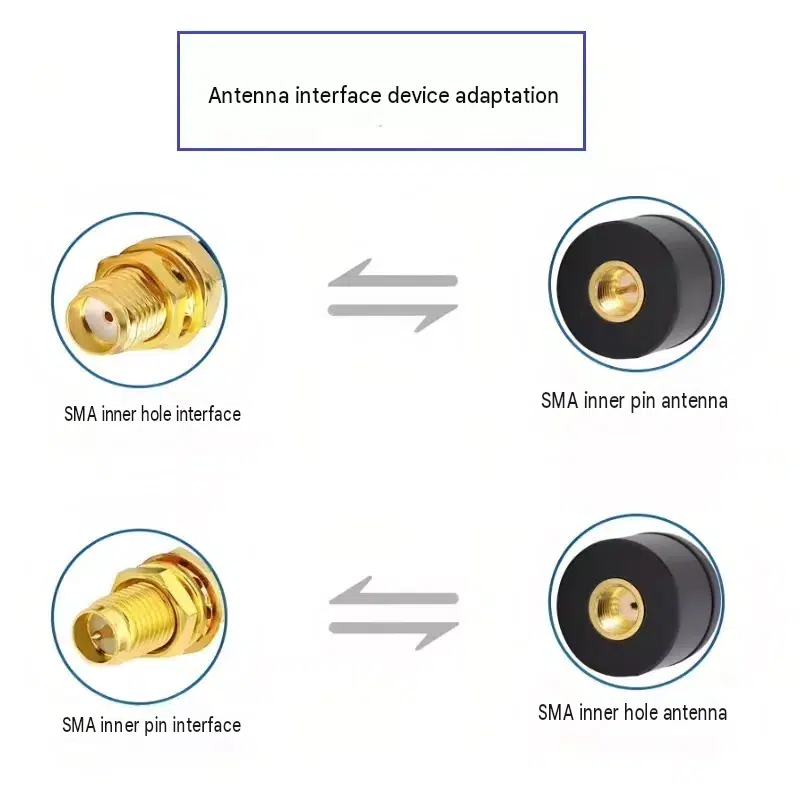

4. Барања за интерфејс и извоз:Потврдете дали уредот бара SMA интерфејс со внатрешен игла или интерфејс со внатрешна дупка. Каблите на IPEX адаптерот, конфигурациите на конекторите и неутралното извозно пакување може да се дискутираат при подготовката на нарачката.

Најчесто поставувани прашања

1. Дали оваа антена може да се користи со уреди со метална обвивка?

Може да биде погоден за уреди со метална обвивка, но перформансите зависат од положбата на монтирање на антената, клиренсот, структурата на земјата и дизајнот на куќиштето. Рефлектирачката основа е наменета да помогне во управувањето со интеракцијата со блиските структури. Се препорачува тестирање во готовиот уред.

2. Дали SMA интерфејсот може да се смени во IPEX?

Може да бидат достапни компатибилни кабли за снабдување и конфигурации за интерфејс, вклучувајќи ги и специфицираните IPEX генерации. Ве молиме потврдете го бараниот тип на конектор, должината на кабелот и распоредот на инсталацијата пред да нарачате.

3. Дали може да се обезбеди извештај за лабораториски тест?

Документацијата за тестирање RF може да биде достапна за применливите конфигурации на производот. Потврдете ги достапните извештаи, измерените параметри и условите за тестирање со Qianmu Communication пред да направите нарачка.

4. Дали оваа антена со двоен опсег од 2,4 GHz 5,8 GHz е погодна за уреди со WiFi и Bluetooth?

Наведените опсези на фреквенции покриваат работа од 2,4 GHz и 5,8 GHz. Компатибилноста зависи од безжичниот протокол на уредот, потребниот фреквентен опсег, конекторот и RF дизајнот. За уредите ZigBee кои работат на 2,4 GHz, потврдете ја усогласената конфигурација и потврдете ги перформансите во финалниот производ.

5. Дали може да се прилагоди конфигурацијата на конекторот или кабелот?

Прилагодени конфигурации на SMA Antenna може да бидат достапни за различни интерфејси на уредот и барања за инсталација. Наведете го типот на конекторот, должината на кабелот, опсегот на фреквенција и целната апликација за да може да се оцени потребната конфигурација.

6. Дали оваа антена може да се користи во паметни сензори и пренослива опрема?

Може да биде погодна за WiFi антена за апликации со паметни сензори и други компактни безжични производи кога опсегот на фреквенција и карактеристиките на RF ги задоволуваат барањата на уредот. За пренослива опрема, проценете го расположливиот простор за монтирање, материјалите на куќиштето и положбата на антената пред да го финализирате дизајнот.
