Антена за метален печат

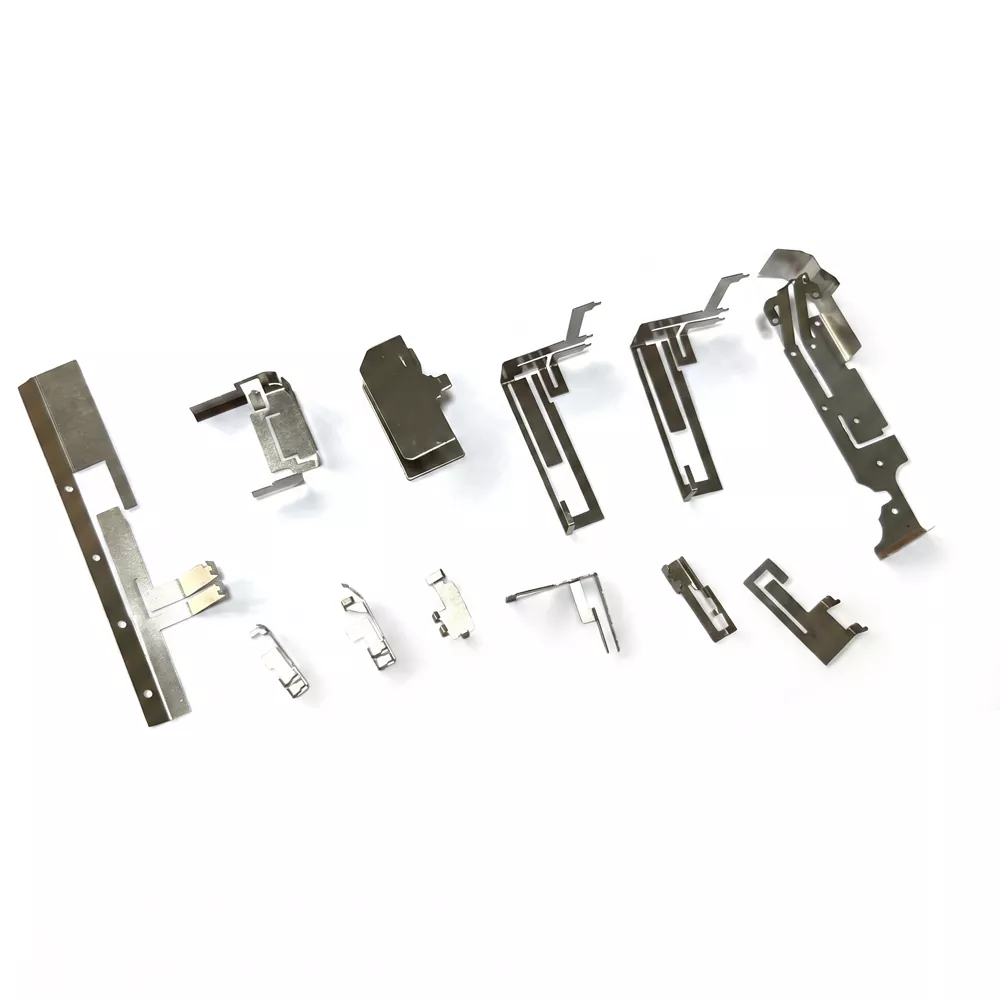

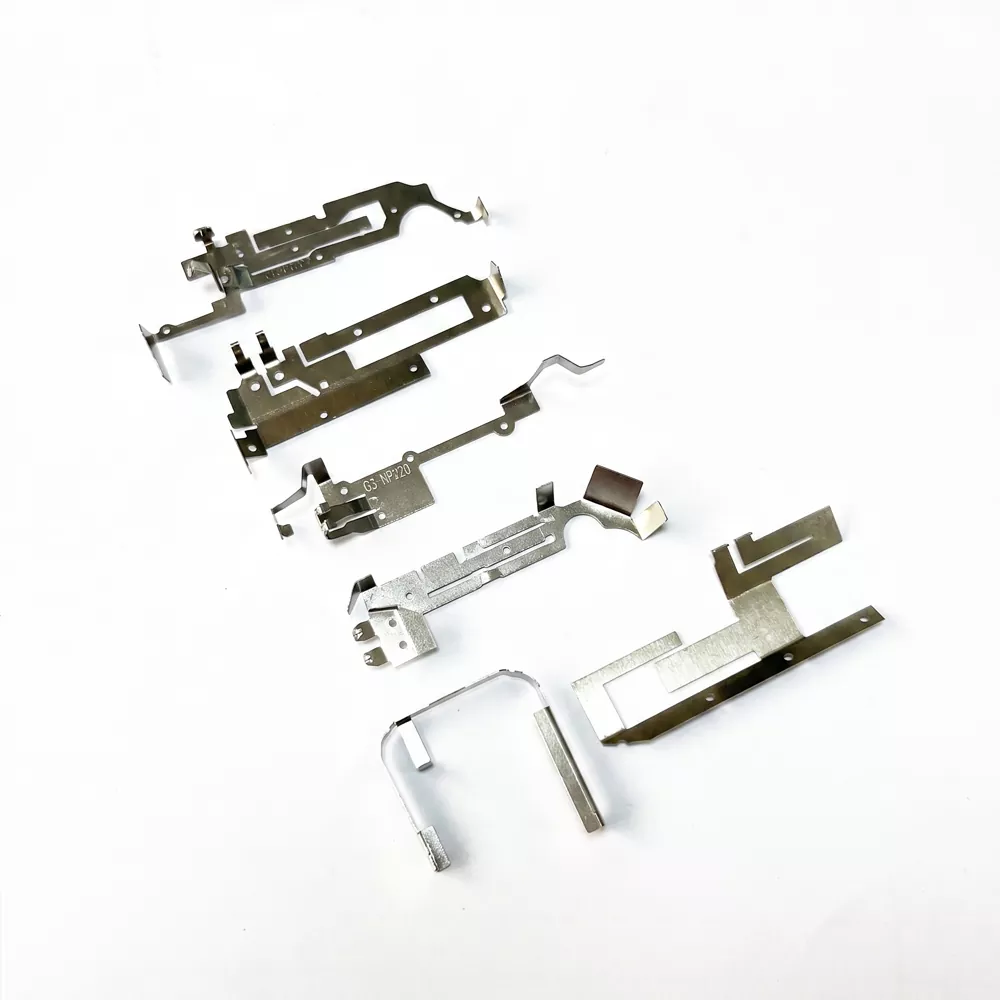

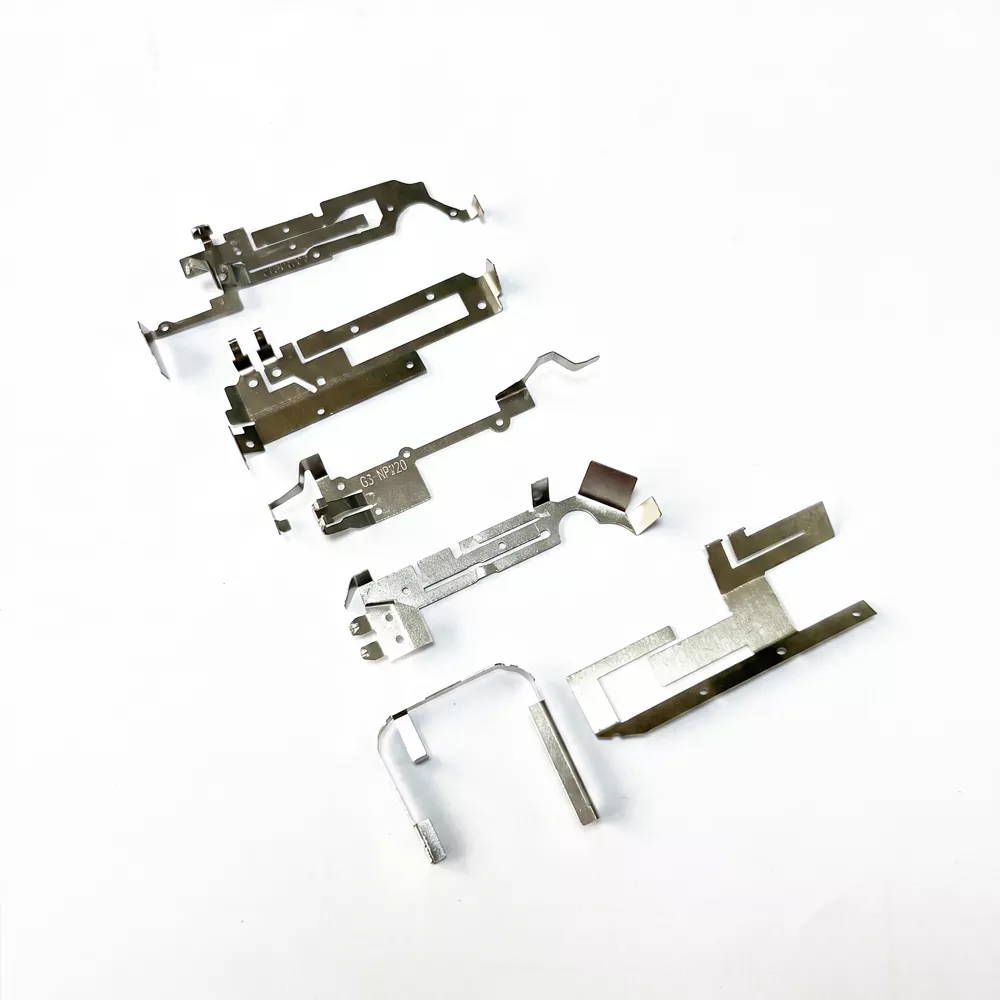

Антена за метален печат е RF компонента произведена од ултра тенок нерѓосувачки челик (како SUS301 или SUS304) или легура на бакар со помош на процес на прецизно печат. Вообичаено со дебелина помала од 1 mm, тој е дизајниран да одговара тесно на заоблените или неправилните површини на уредот, што го прави погоден за компактни електронски производи.

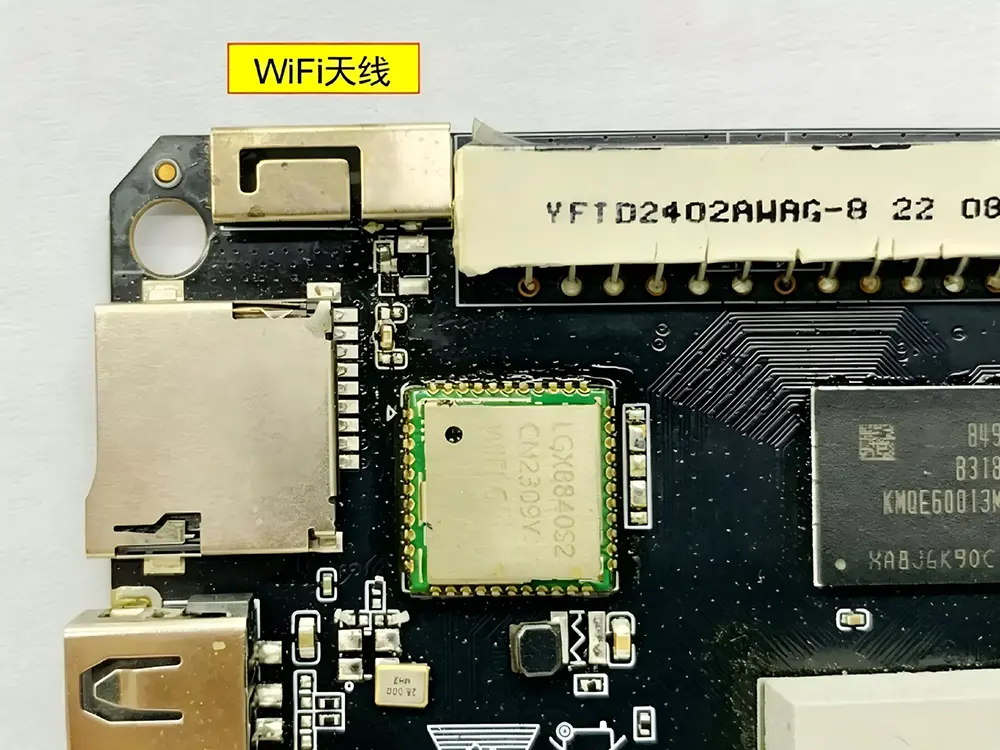

Оваа антена работи преку електромагнетна резонанца генерирана од нејзината внимателно дизајнирана метална геометрија. За време на инсталацијата, долните контактни точки се притиснати на приклучоците на ПХБ антената, формирајќи сигурна електрична врска без лемење. Контактната структура на пружината обезбедува стабилен пренос на сигнал додека апсорбира механички стрес преку еластична деформација, поддржувајќи долготрајна издржливост при постојано склопување и услови на вибрации.

Основни технички спецификации

Антената за метален печат е дизајнирана за компактни RF апликации со контролирана импеданса и стабилни перформанси на механички контакт.

Стандардизирани услови за тестирање

За да се обезбеди конзистентност на податоците, сите RF и механички параметри се мерат под следниве стандардизирани услови:

Импеданса и VSWR Мерење

Тестирано со помош на калибриран векторски мрежен анализатор (VNA) со референтен систем од 50Ω.

Опкружување за изведба на RF

Мерења извршени во слободен простор или полуанехоична средина со стандардна референтна рамнина за заземјување.

Тест за механички контакт

Антената е монтирана на стандарден распоред на PCB подлога со дефинирана висина на контакт и контролирана сила на притискање.

Состојба за мерење на фреквенција

Централната фреквенција се проценува по инсталацијата во репрезентативен ограден уред за да се земат предвид ефектите на детонирање.

Температурна состојба за тестирање

Термички циклус спроведен од -40℃ до +85℃ под континуиран електричен мониторинг.

Применливи уреди и сценарија за апликација

Клучна продажна точка: Зошто да изберете хардверска пролетна антена?

Вселенски ефикасен дизајн

Неговата структура со низок профил може да одговара на закривени или неправилни површини, помагајќи да се максимизира внатрешниот простор за батерии и други компоненти.

Економско собрание

Поврзувањето со притискање со ПХБ контактите ги елиминира процесите на лемење, намалувајќи го времето на склопување и трошоците за производство при масовно производство.

Механичка издржливост

Еластичната контактна структура одржува стабилни електрични перформанси при вибрации, удари и повторен механички стрес.

Прецизен дизајн на позиционирање

Отворените дупки за усогласување (округли и со дупчиња) обезбедуваат прецизно позиционирање помеѓу точката за напојување на антената и ПХБ за време на автоматското склопување.

Водич за инсталација и инженерски препораки

Следниве упатства за инсталација се обезбедени од Shenzhen Qianmu Communication Technology Co., Ltd. за да се обезбеди оптимална изведба на Metal Stamp Antenna во апликации на системско ниво.

1. Дизајн на позиционирање

Дизајнирајте најмалку две дупки за усогласување на структурата на антената: една кружна дупка за примарно позиционирање и една издолжена дупка за секундарно порамнување. Растојанието треба да биде доволно за да се обезбеди механичка стабилност за време на склопувањето.

2. Барања за дозвола

Чувајте го зрачениот елемент без околните метални компоненти и спроводливи материјали. Треба да се одржува соодветна зона на расчистување за да се минимизираат ефектите на детонирање предизвикани од блиските структури. За стабилна монтажа може да се користи фиксација со лепило.

3. Контрола на притисокот во контакт

Контактната сила помеѓу пружинскиот терминал и подлогата за напојување на ПХБ треба да се контролира во наведениот механички опсег. Недоволниот притисок може да влијае на стабилноста на RF контактот, додека прекумерниот притисок може да доведе до трајна деформација на структурата на контактот.

4. Подесување на ниво на систем

По склопувањето во финалниот уред, перформансите на антената може да се променат поради спојување со куќиштето и околните компоненти. Се препорачува финално подесување со помош на векторски мрежен анализатор (VNA) за да се обезбеди точност на резонанца на системско ниво.

Како да се избере вистинската хардверска пролетна антена?

При изборот на антена за метален печат, евалуацијата треба да се заснова на следниве клучни фактори на дизајнот:

Достапен простор на уредот

Измерете го внатрешниот простор на куќиштето и изберете антена со соодветна должина, ширина и дебелина за да обезбедите правилно механичко вклопување.

Работна фреквенција и пропусен опсег

Дефинирајте го целниот опсег на комуникација (на пр., WiFi, Bluetooth или IoT опсези под-GHz). За дизајни со тесен опсег, перформансите на антената може да се дотераат преку структурно прилагодување за време на развојот.

Апликациско опкружување

За автомобилска, надворешна или индустриска употреба, се препорачува избор на материјали како што се SUS304 и површинска облога за да се подобри отпорноста на корозија и температурната стабилност.

ПХБ и дизајн на собранието

Обезбедете правилно порамнување на точката за напојување на ПХБ. Изберете соодветна структура за монтирање (дизајн за контакт со печат или пружина) за да ја подобрите конзистентноста на склопувањето и приносот на масовното производство.

Зошто да изберете Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. се фокусира на дизајнирање и производство на решенија за антена со метален печат за безжични уреди, поддржувајќи развој на OEM/ODM и приспособени антени структури за различни RF апликации.

Способност за домашно производство

Прецизното печатење и алатките се контролираат внатрешно, обезбедувајќи стабилна конзистентност на производството и скалабилно производство.

Приспособување управувано од апликации

Структурите на антената може да се прилагодат во геометријата, еластичноста и површинскиот третман за да одговараат на различните барања за уреди и куќиште.

Контрола на квалитет на ниво на процес

Механичката доверливост и перформансите на RF се проверуваат во текот на производството, вклучувајќи ја стабилноста на контактот и проверката на електричната конзистентност.

Инженерска поддршка за време на развојот

Достапна е техничка помош од правење прототипови до масовно производство, вклучувајќи насоки за интеграција на ниво на ПХБ и систем.

Најчесто поставувани прашања

П1: Каква е ефикасноста на сигналот на антената со метален клип?

О: Поради неговата компактна големина, ефикасноста обично се движи од 30% до 50%. Погоден е за апликации со краток домет и чувствителни на трошоци, како што се паметни домашни уреди. За барања за долг дострел, Qianmu Communications обезбедува и оптимизирани решенија за антена.

П2: Што треба да направам ако навртката за лемење е притиснато на ПХБ и контактот е слаб?

О: Обезбедете правилна висина на подлогата за ПХБ и правилен притисок на прицврстувачот за време на склопувањето. Структурата на пружината е дизајнирана за стабилен контакт, а стандардното тестирање се врши пред пратката.

П3: Дали поддржувате земање примероци од мали серии?

О: Целосно поддржува. Како професионален добавувач на антена за метален печат, ги разбираме барањата за време на фазата на истражување и развој и нудиме флексибилни услуги за прототипови за да ви помогнеме брзо да ја унапредите валидацијата на вашиот проект.

П4: Што влијае на перформансите на антената за метален печат?

 О: Изведбата е главно под влијание на распоредот на ПХБ, големината на земјата, околниот метал и структурата на куќиштето.

П5: Зошто фреквенцијата се менува по инсталацијата?

О: Металното опкружување и материјалите за куќиште можат да ја разграничат резонанцијата, барајќи конечно подесување на ниво на системот.

П6: Што предизвикува лоши перформанси на контакт?

О: Неправилната висина на подлогата за ПХБ или недоволниот притисок на пружината може да влијае на електричната стабилност.

П7: Дали поддржувате прототипови? О: Да, и производството на примероци и прилагодувањето на мали серии се поддржани за валидација за истражување и развој.
