NFC антена

Што е мека антена интегрирана во NFC? Што е активна антена?

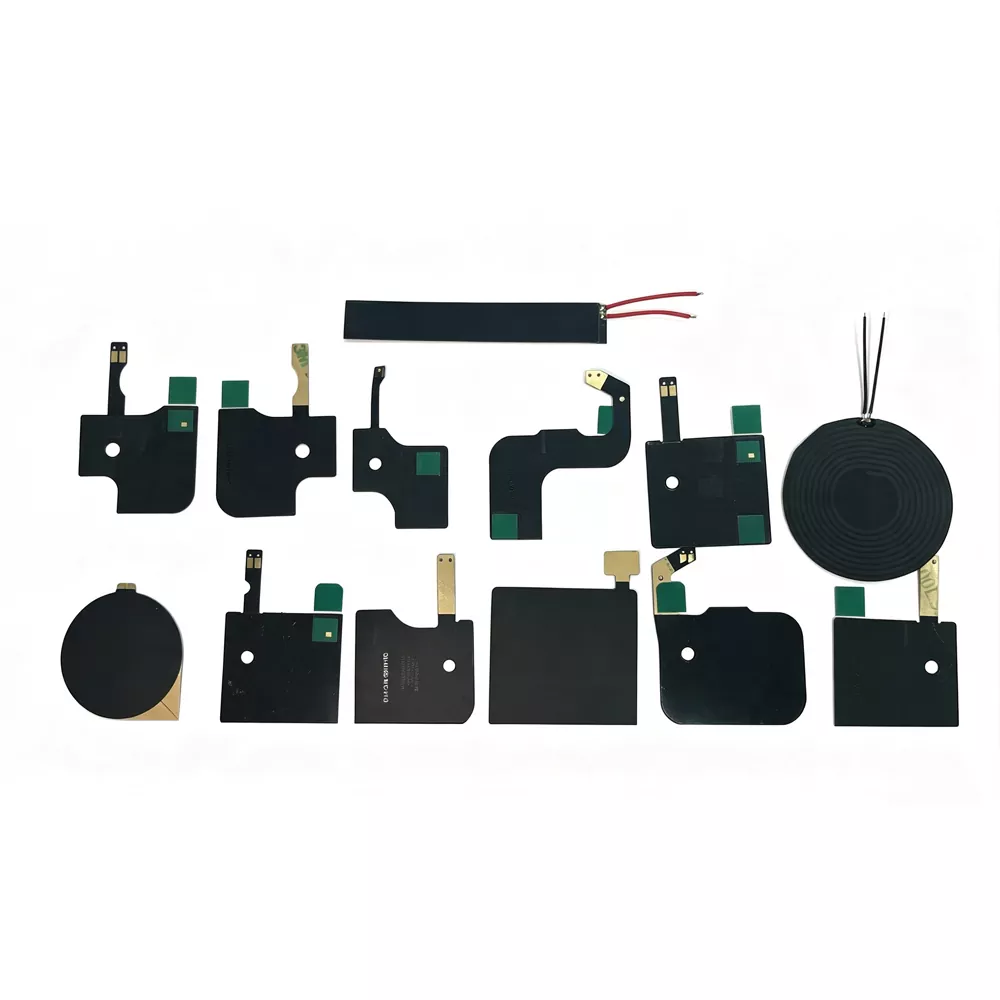

1.1 Вградена мека антена NFC (флексибилна антена FPC)

Вградената флексибилна антена NFC (NFC Flexible Printed Circuit Antenna) е тип на NFC антена произведена на подлога од флексибилно печатено коло (FPC) и дизајнирана да работи на фреквенцискиот опсег од 13,56 MHz. Користи електролитски бакар како спроводлив материјал на калем и усвојува прецизен процес на офорт за да формира приспособени обрасци на намотки со специфични вртења и геометриски структури. Во комбинација со феритна магнетна фолија како изолационен слој, оваа флексибилна антена може лесно да се интегрира во електронски уреди преку 3M лепило или решенија за монтирање со лупење.

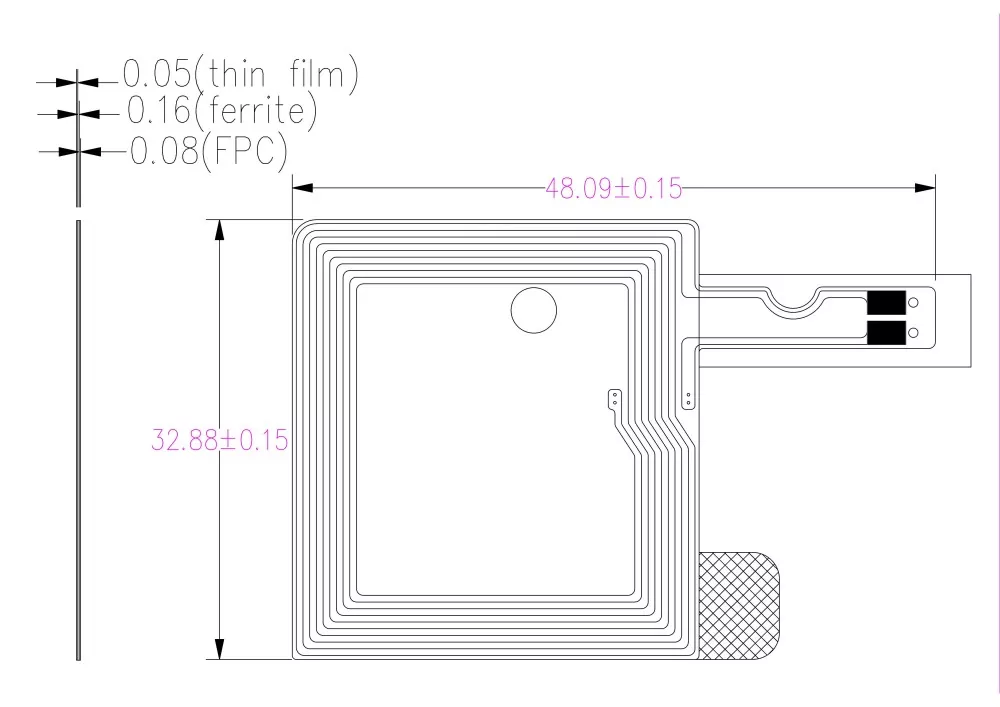

Основни компоненти:

- FPC подлога:Материјал за флексибилно коло што обезбедува лесни и виткачки карактеристики, со дебелина што се движи од 0,14-0,27 mm.

- Бакарна калем:Произведена преку електролитичко бакарно офортување, структурата на серпентина ја одредува индуктивноста на антената и перформансите на фреквенцијата на резонанца.

- Феритен слој:Магнетен материјал со висока пропустливост кој ги намалува металните пречки, ја подобрува изолацијата на магнетното поле и ја подобрува насочноста на преносот на сигналот.

- Леплив слој:Користи оригинални 3M лепливи материјали, кои нудат сигурна цврстина на врзување и одлична отпорност на високи температури.

- Начини за поврзување:Поддржува различни опции за поврзување, вклучувајќи IPEX терминали, глави за лемење, пружински контакти и други приспособени интерфејси.

1.2 NFC активна антена

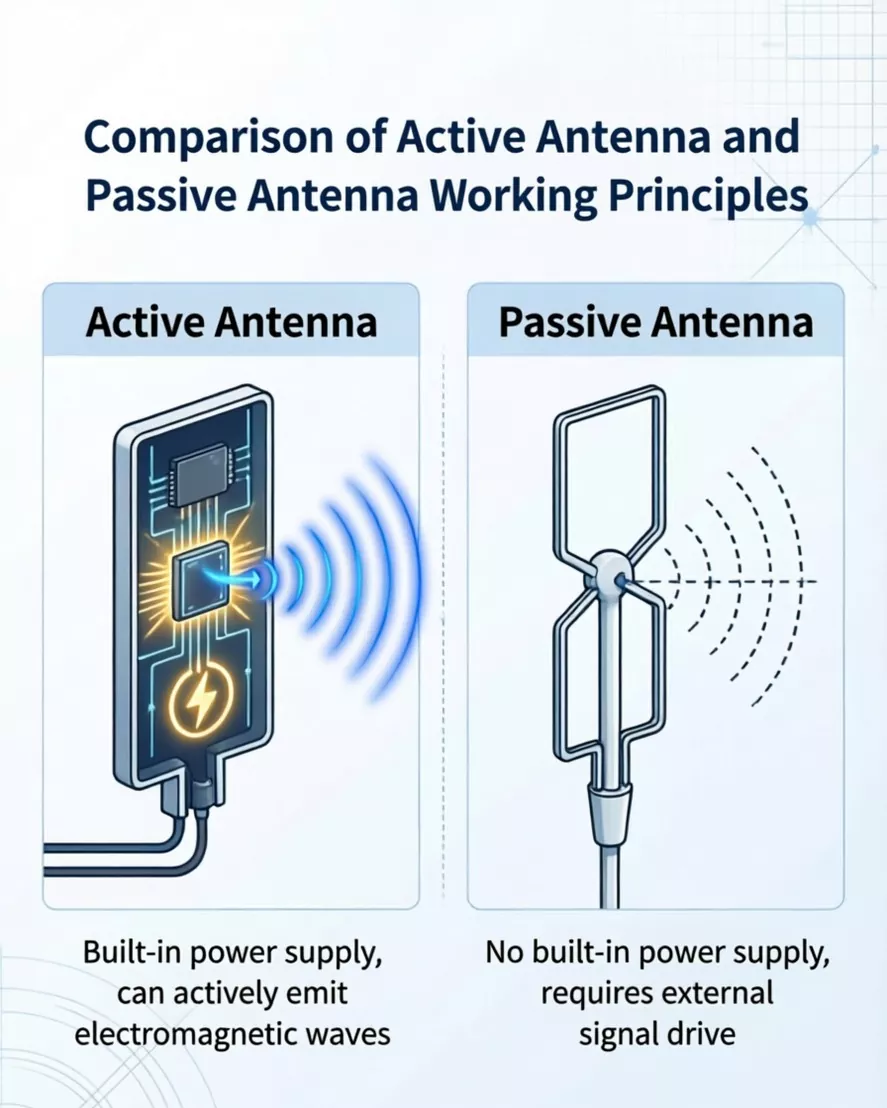

Активна NFC антена се однесува на антенски систем кој, базиран на конвенционална NFC антена, интегрира активен бесконтактен преден дел или коло за засилување/возење на сигналот.

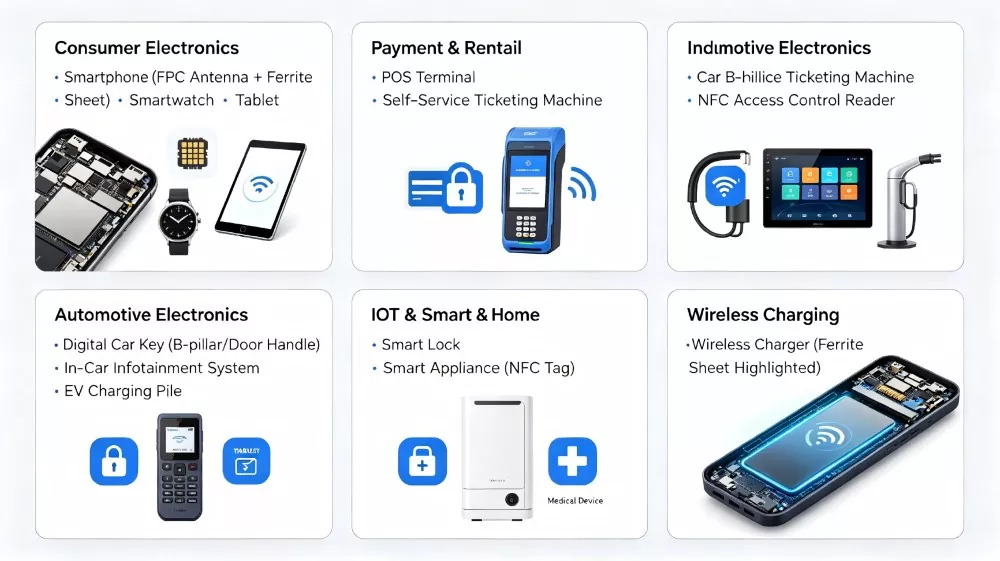

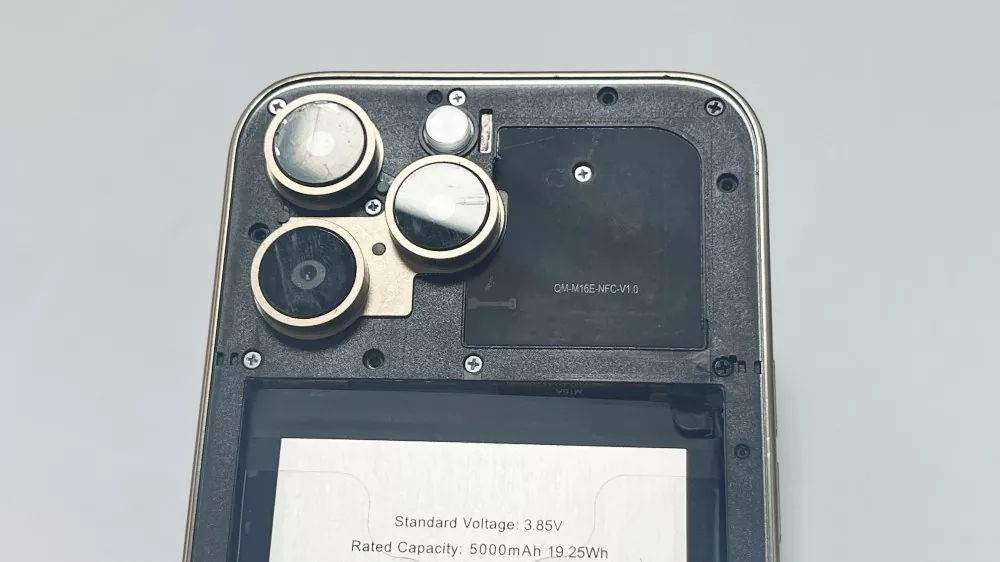

Применливи уреди

Зошто да изберете NFC антена на Qianmu Communication?

1. Ултра тенок, флексибилен дизајн - дебелина од 0,14–0,27 mm, совршено прилагоден за ултра тенки уреди и флексибилни барања за инсталација.

2. Слој за изолација на ферити - Вклучен е стандарден ферит, кој ефикасно штити од пречки од метални средини.

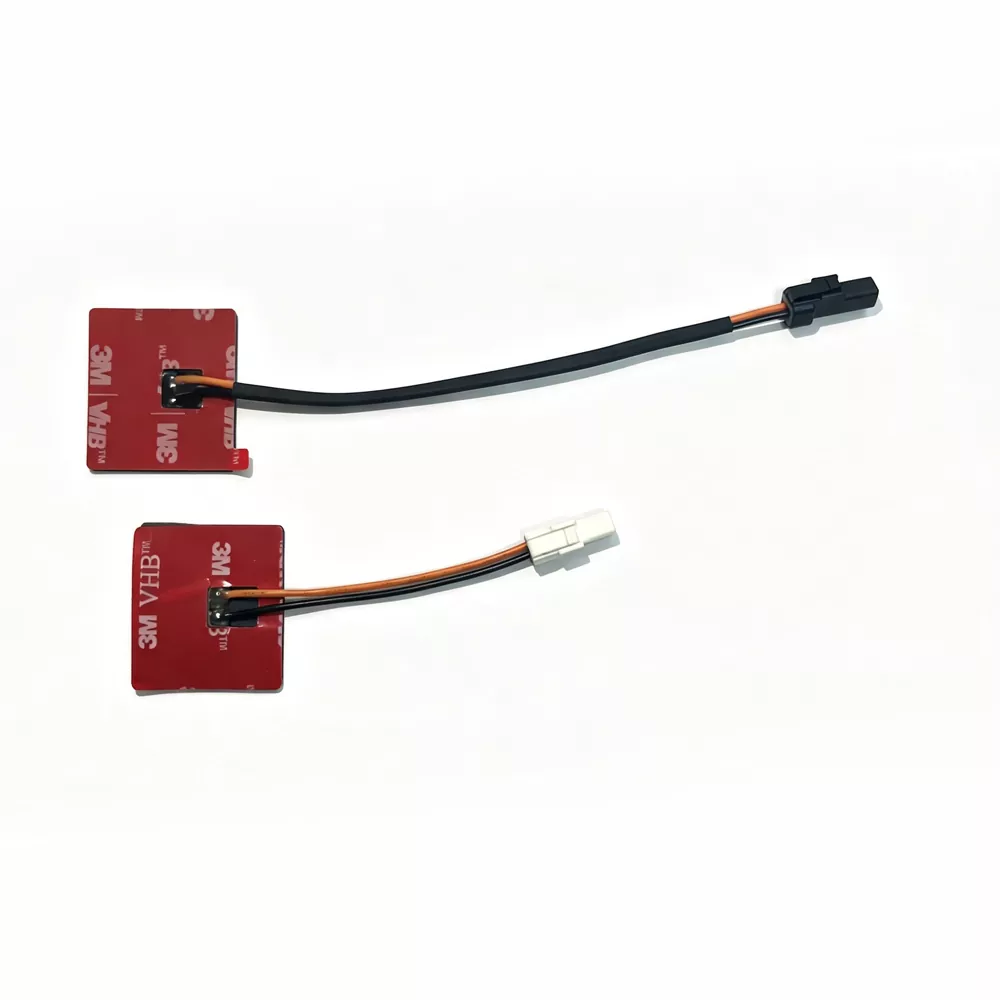

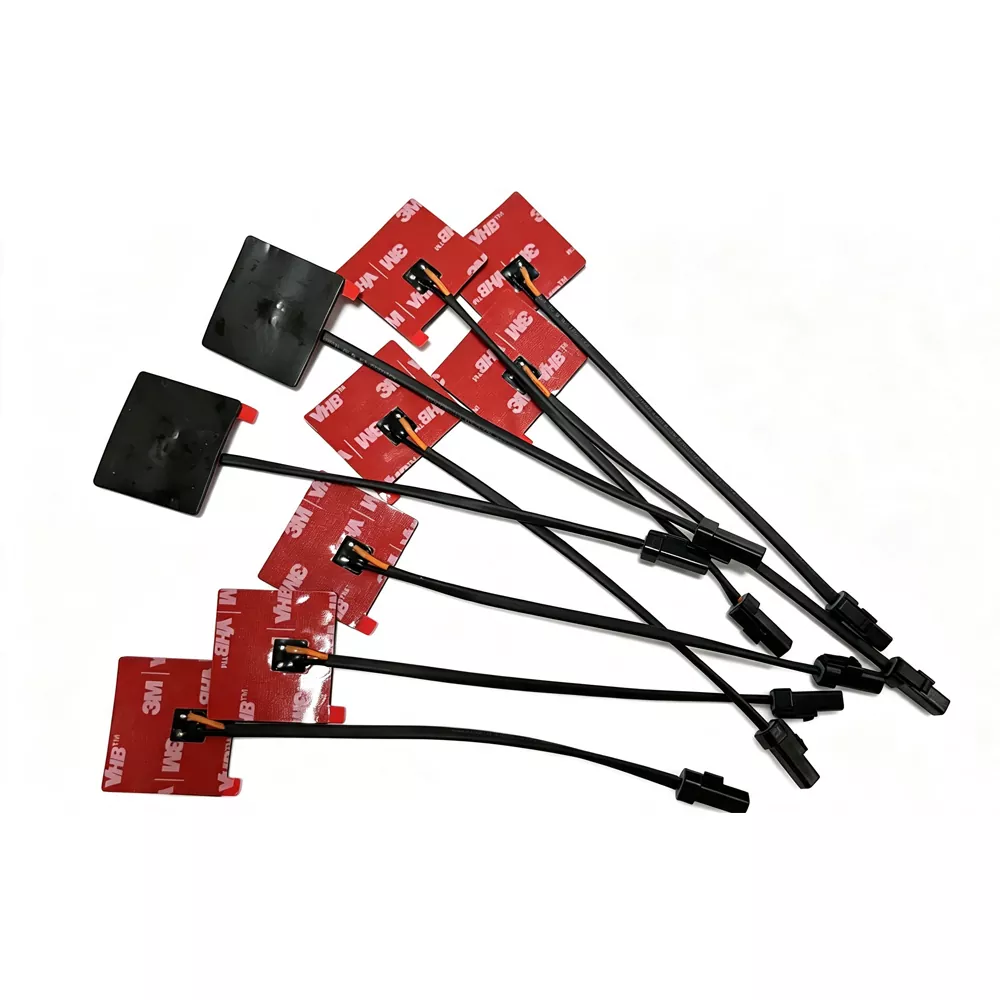

3. Повеќе методи на инсталација - поддржува различни опции, вклучително и 3M леплива подлога (лепило што може да се отстрани), IPEX терминали и лемење.

4. Работа со широка температура - Работен температурен опсег: -40℃ до +85℃

5. Целосно усогласен со стандардите - ги исполнува RoHS еколошките стандарди

6. Прилагодени услуги - Целосно приспособлива поддршка за димензии, форми, вртења на серпентина, вредности на индуктивност и многу повеќе.

7. Брза испорака - Брзо производство на примероци и ефикасна испорака на масовно производство.

8. Поддршка за професионална симулација - Обезбедување електромагнетни симулации и препораки за оптимизација на целата машина.

RF однесување и размислувања за ниво на систем

Перформансите на антената NFC не зависат само од нејзините основни електрични спецификации туку и од целокупната електромагнетна средина создадена од конечната структура на уредот. Факторите како што се изборот на материјалот, внатрешниот распоред и околните компоненти може значително да влијаат на ефикасноста на антената и стабилноста на комуникацијата.

1. Ефект на детонирање на метал

Кога антената е инсталирана блиску до метални компоненти, вклучувајќи батерии, заштитни капаци или механички рамки, индуцираните вртложни струи може да ги променат електромагнетните карактеристики и да ја поместат резонантната фреквенција. Без соодветна изолација на феритот, овој ефект на детонирање може да предизвика отстапување на резонанца, помали перформанси на спојување и намалена доверливост на комуникацијата.

2. Функција на феритен слој при стабилизација на теренот

Феритниот магнетен слој обезбедува повеќе од заштита од пречки. Работи и како водечки слој на магнетниот тек со насочување на магнетното поле кон неметалната страна на антената. Ова помага да се подобри ефикасноста на спојувањето, да се оптимизира преносот на сигналот и да се минимизира загубата на енергија во апликации каде металните компоненти се во близина.

3. Чувствителност за појавување на импеданса

Системите за NFC кои работат на 13,56 MHz бараат прецизно усогласување на импедансата поради нивната чувствителност на промени во дизајнот на куќиштето, дебелината на лепилото и деформацијата на серпентина. Малите варијации во механичката структура може да влијаат на точката на резонанца и перформансите на Q-факторот, што го прави подесувањето на ниво на системот неопходно по интеграцијата на антената.

4. Спојување со архитектурата на уредот

На перформансите на антената влијаат и диелектричните карактеристики на околните материјали, вклучувајќи ги пластичните куќишта, стаклените капаци и структурите за складирање на ПХБ. Материјалите со повисоки диелектрични константи може да воведат дополнителен паразитски капацитет, што резултира со потесен опсег и намалена маргина на комуникација.

5. Активно наспроти пасивно влијание на системот

За активни конфигурации на NFC антени, погонското коло директно влијае на дистрибуцијата и јачината на електромагнетното поле. Иако овој пристап може да го прошири растојанието за комуникација, тој исто така ја зголемува чувствителноста на промените на оптоварувањето и бара попрецизна контрола на заземјувањето, заштитата и целокупниот дизајн на системот.

Технички спецификации

Во споредба со врсниците: диференцирачките предности на Qianmu Communications

Водич за инсталација

Инсталација со лепило (FPC флексибилна антена)

Ова е најчесто користениот метод за инсталирање на NFC антена:

Чекори за инсталација:

1. Исчистете ја површината - Користете салфетка со алкохол за да го исчистите местото за инсталација (внатрешната површина на куќиштето на уредот или површината на батеријата), осигурувајќи се дека нема масло и прашина.

2. Излупете ја облогата за ослободување - внимателно отстранете ја лепливата заштитна фолија 3M од задниот дел на антената.

3. Порамнување и позиционирање - Порамнете ја антената со назначеното место за инсталација, осигурувајќи се дека областа на серпентина е непречена.

4. Притиснете цврсто и рамномерно - од центарот кон рабовите за да ги елиминирате воздушните меури.

5. Стврднување и чекање - Оставете да отстои 24 часа за да постигнете оптимална цврстина на врзување.

Забелешки за инсталација:

Осврти на клиенти

„Вградената мека антена NFC од Qianmu Communications покажа стабилни перформанси во нашиот нов модел на паметни телефони, постигнувајќи опсег на читање од 85 mm. Феритниот слој ефикасно штити од пречки на батеријата, а конзистентноста на квалитетот во масовното производство е одлична“. - Производител на бренд, Shenzhen Junge Technology Co., Ltd.

„Активните NFC антени што се користат во POS терминалите бараат висока доверливост и силни RF полиња. Производите на Qianmu Communication го поминаа нашето ригорозно тестирање EMVCo и веќе купивме над 300.000 единици“. – Гуангжу Жонгхаида Сателитска навигациска технологија Co., Ltd. Производител на терминал за плаќање

Најчесто поставувани прашања

П1: Која е работната фреквенција на вградената мека антена во NFC?

О: NFC работи во меѓународно стандардизираниот фреквентен опсег од 13,56 MHz ±7 kHz, кој вообичаено се користи во комуникациските системи во близина на теренот за безжичен пренос на податоци со краток домет.

П2: Кое е типичното растојание за читање?

О: Опсегот на комуникација е генерално ограничен на неколку сантиметри, обично околу 5–8 cm, во зависност од дизајнот на антената, структурата на уредот и условите за инсталација.

П3: Кога е потребна NFC антена со феритно јадро?

О: Кога антената треба да се инсталира на површината на батеријата, во близина на метално куќиште или во средина со метални компоненти, неопходно е да се користи антена опремена со феритен слој. Феритниот слој може ефикасно да изолира пречки на обратна вртложна струја предизвикана од метал.

П4: Која е разликата помеѓу мека антена вградена NFC и активна антена?

О: Вградената пасивна антена е пасивна компонента која се потпира на индукцијата на магнетното поле од читачот/пишувачот за работа, што ја прави погодна за стандардни NFC апликации. Активната антена интегрира засилување на сигналот и кола за возење, овозможувајќи и активно да генерира посилно RF поле, што ја прави идеална за сценарија како што се терминалите за плаќање кои бараат посилен сигнал.

П5: Дали може да се прилагоди по големина и форма?

О: Да, Qianmu Communications поддржува сопствени дизајни во сите големини, вклучувајќи правоаголни, кружни и неправилни форми.

П6: Кој опсег на индуктивност најчесто се користи?

О: Типичните дизајни спаѓаат во опсегот на индуктивност од приближно 1–2 μH, во зависност од барањата за усогласување и импеданса.

П7: Кои се вообичаените методи за инсталација?

О: Постојат три главни методи за инсталација: ① 3M леплива подлога (FPC флексибилна антена - најчесто користена); ② IPEX конектор (тип на приклучок); ③ Инсталација за лемење.

П8: Дали Qianmu Communication е трговец или фабрика?

О: Qianmu Communications е производител кој интегрира истражување и развој, производство и продажба. Ние поседуваме сопствена фабрика и имаме комплетна производна линија, како и робустен систем за контрола на квалитетот - далеку од тоа да бидеме само трговска компанија.
