ГПС надворешна антена

Надворешната антена GPS е самостојна радиофреквентна компонента специјално дизајнирана да прима слаби RF сигнали од глобалните сателитски системи за навигација (GNSS), вклучувајќи GPS, Beidou, GLONASS, Galileo и други сателитски системи. За разлика од вградените антени, тој е одвоен од главниот уред преку коаксијален кабел. Овој дизајн ги надминува ограничувањата на физичката заштита на куќиштата на опремата, овозможувајќи антената да се инсталира во отворени површини или на покривите на возилата за оптимално видно поле (FOV) на сателитите.

Како функционира?

 RF сигналите што ги пренесуваат GPS сателитите се екстремно слаби кога ќе стигнат до земјата (обично се движат од -125 dBm до -160 dBm). Висококвалитетната надворешна антена GPS обезбедува ефикасно снимање на сигналот преку следниот механизам:

1. Усогласување со кружна поларизација на десната рака (RHCP).

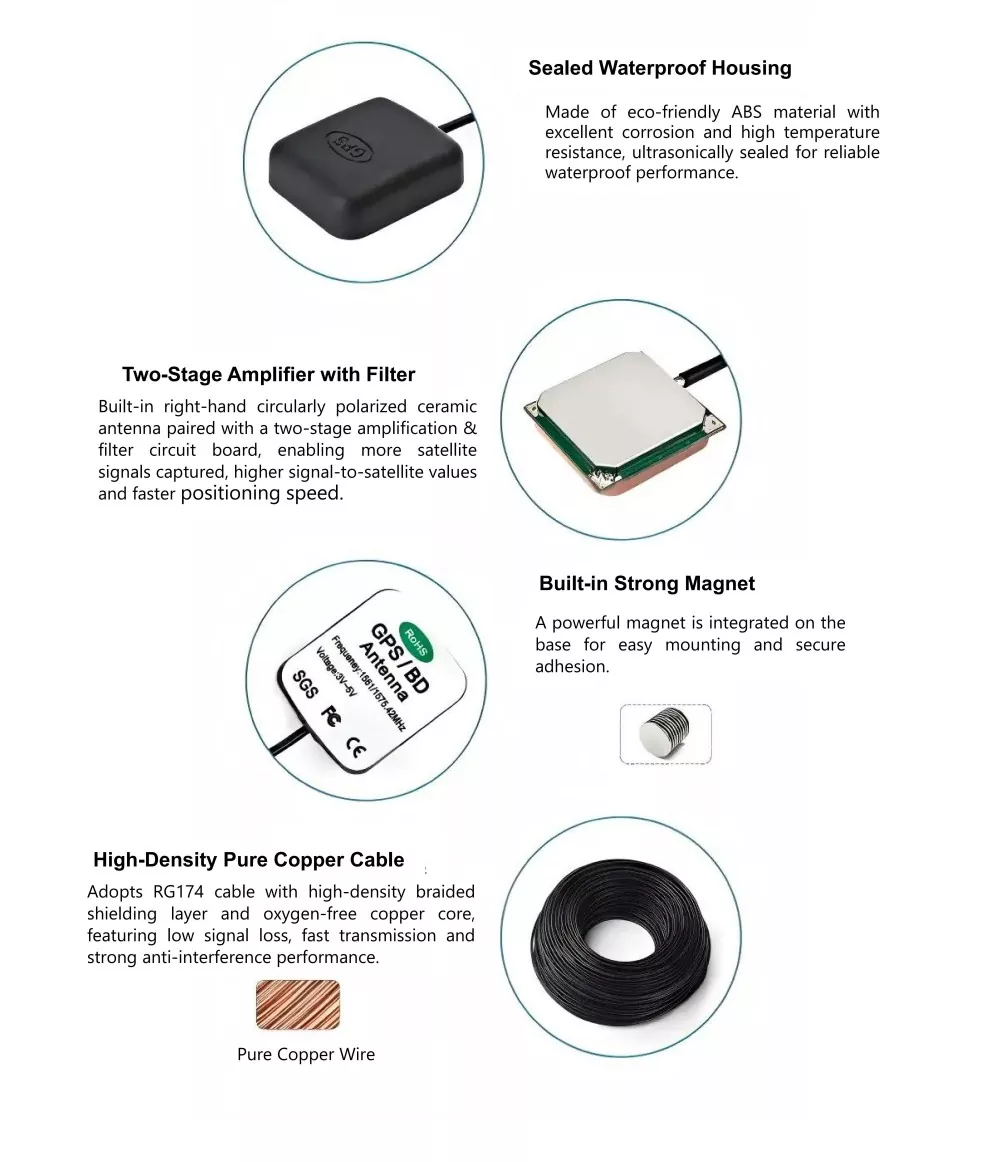

Антената располага со специјален дизајн на лепенка со микроленти што совршено се совпаѓа со карактеристиките на кружната поларизација на сателитските сигнали од десната страна, со што се елиминира слабеењето на сигналот предизвикано од промените во ориентацијата на уредот.

2. LNA засилувач со низок шум

Вграден LNA со високи перформанси (засилувач со низок шум) кој ги засилува слабите сигнали додека одржува екстремно ниска бројка на бучава (обично <2 dB) и ја компензира загубата при вметнување настаната за време на преносот на фидер.

3. Дизајн на пречки против повеќепати

Со оптимизирање на структурата на рамнината на заземјувањето и намотката за задушување, сигналите за пречки на ниска височина што се рефлектираат од зградите или од земјата ефективно се потиснуваат.

Основни продажни точки

Како компанија длабоко вкоренета во полето на RF, добро познат производител на антени во Кина, нашиот производ покажа значајни предности во вистинското тестирање:

• Мулти-системска компатибилност низ целиот фреквентен опсег

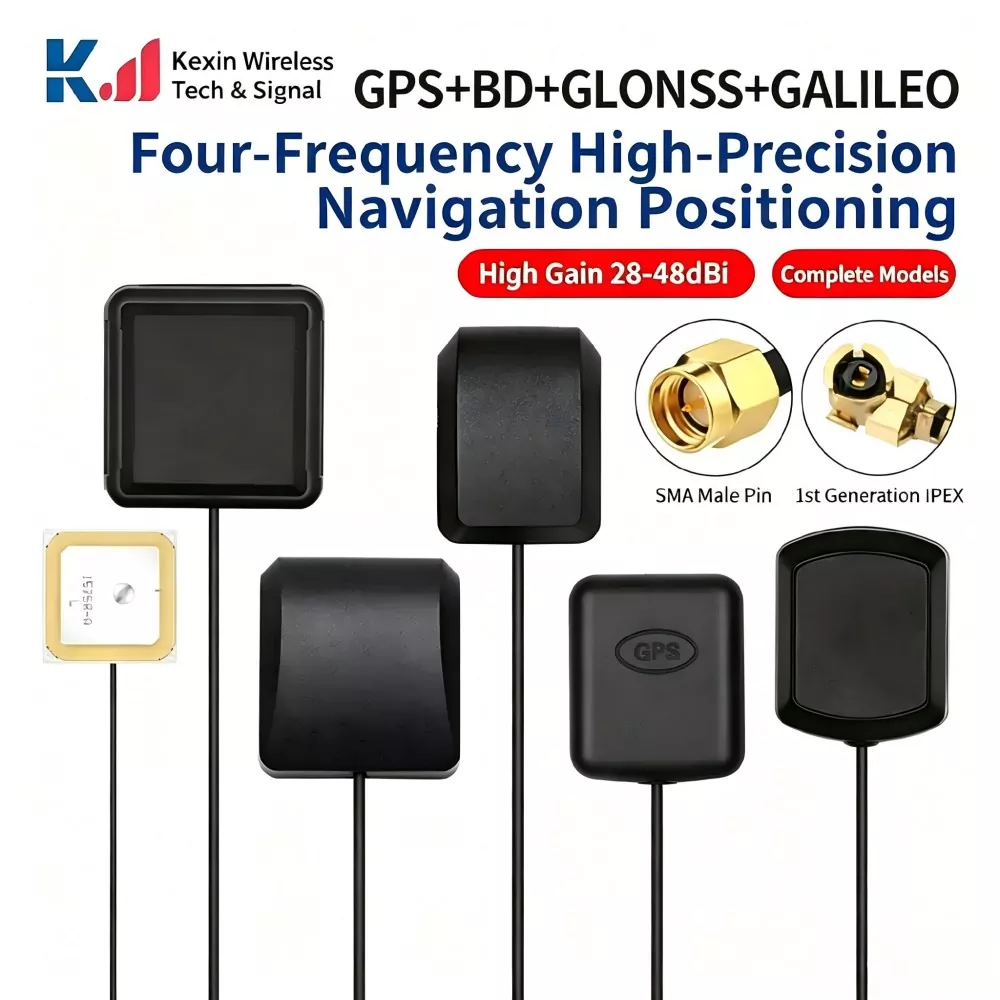

Поддржува опсези со целосна фреквенција L1/L2/L5/L6 и L-Band, беспрекорно интегрирајќи се со системи како што се GPS, BeiDou и Galileo за да се задоволат барањата за позиционирање на RTK со висока прецизност.

• Извонредна способност против пречки

Измерените податоци покажуваат дека, дури и во сложени урбани кањони или во близина на високонапонски преносни кули, способноста за потиснување надвор од опсегот останува одлична, ефикасно намалувајќи го ризикот од заклучување на системот.

• Стандард за заштита од индустриско ниво

Се одликува со ултразвучна инкапсулација и двоен водоотпорен дизајн, постигнувајќи рејтинг за заштита IP67 и одржувајќи стабилни перформанси дури и во екстремни средини кои се движат од -40℃ до +85℃.

• Флексибилни приспособени услуги

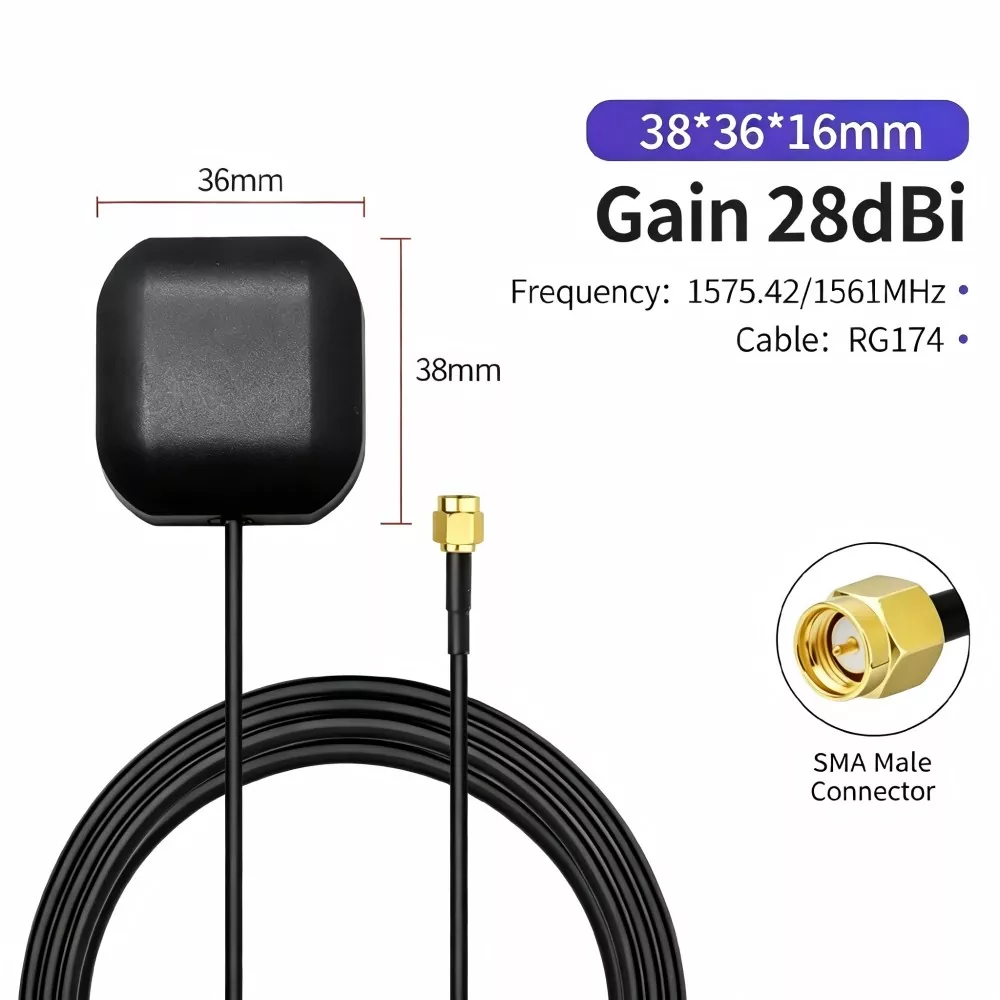

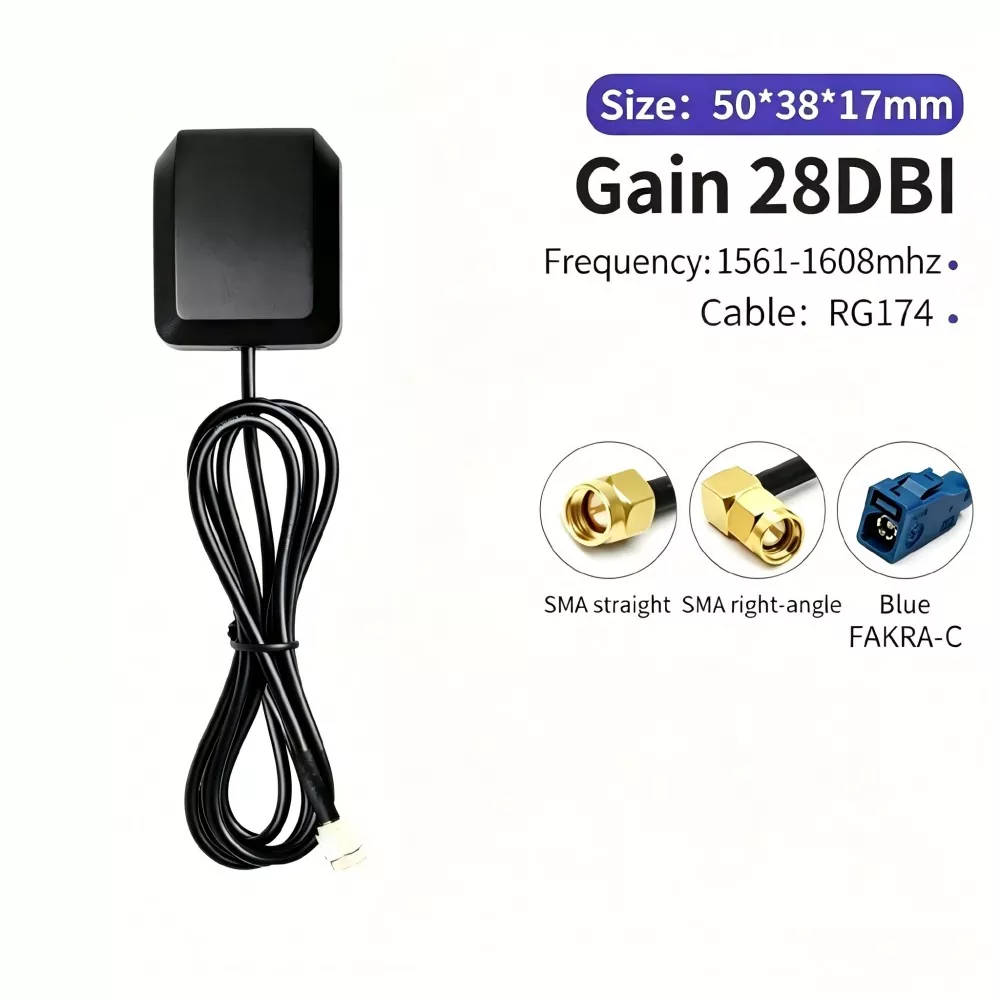

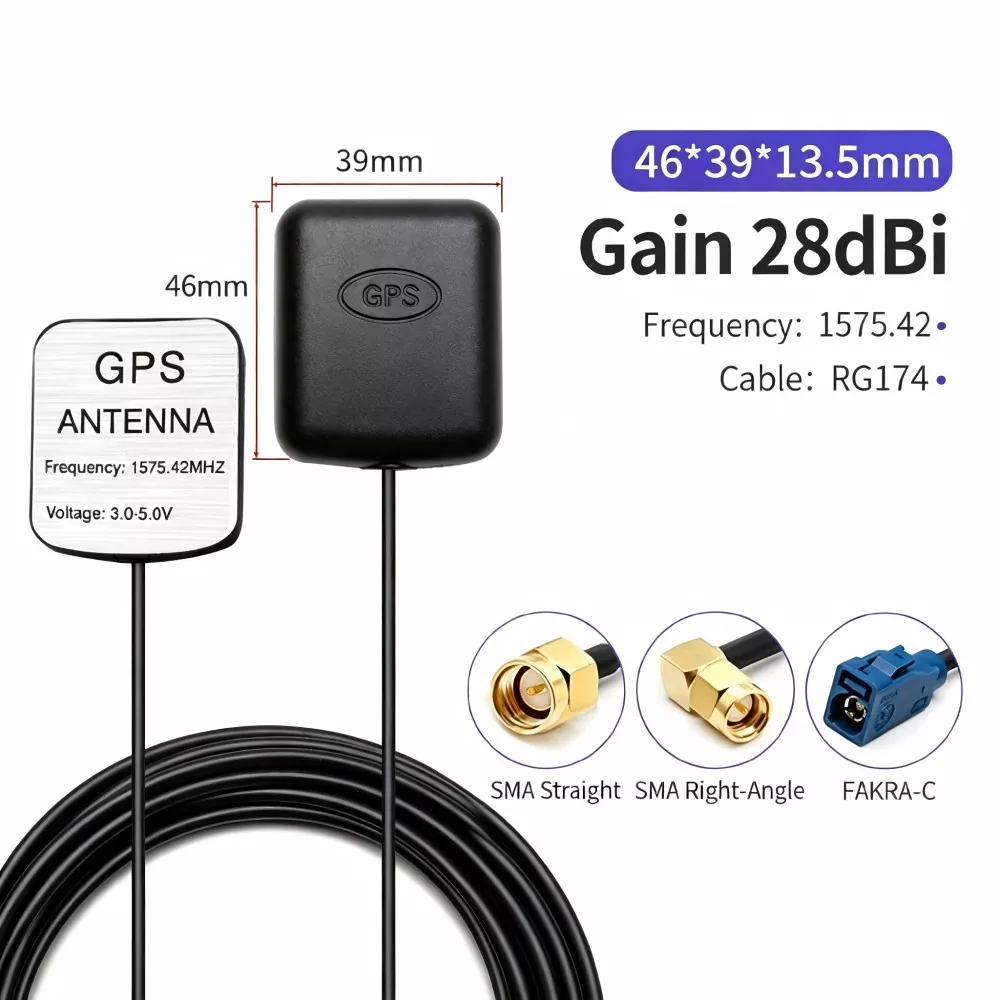

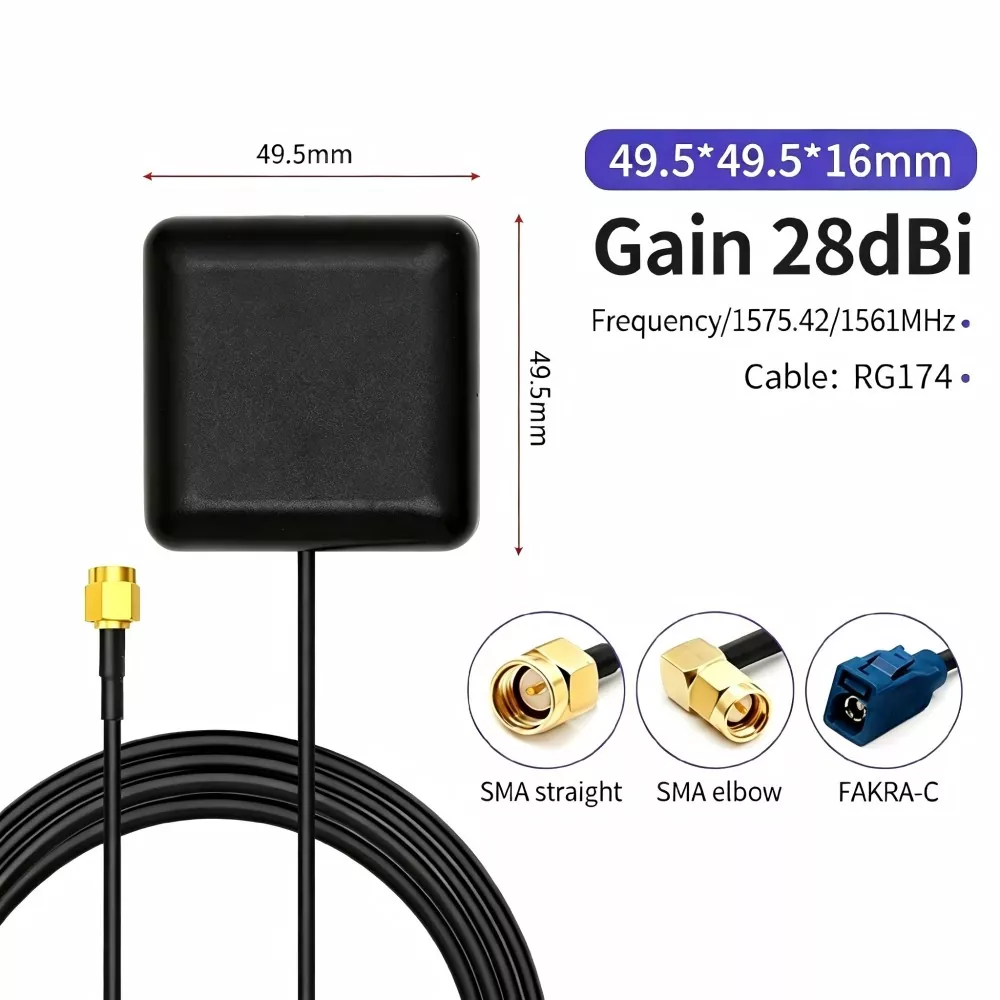

Поддржува прилагодување на различни интерфејси како што се SMA и TNC; должината на кабелот и методите за монтирање со магнетна/завртка може да се прилагодат според барањата.

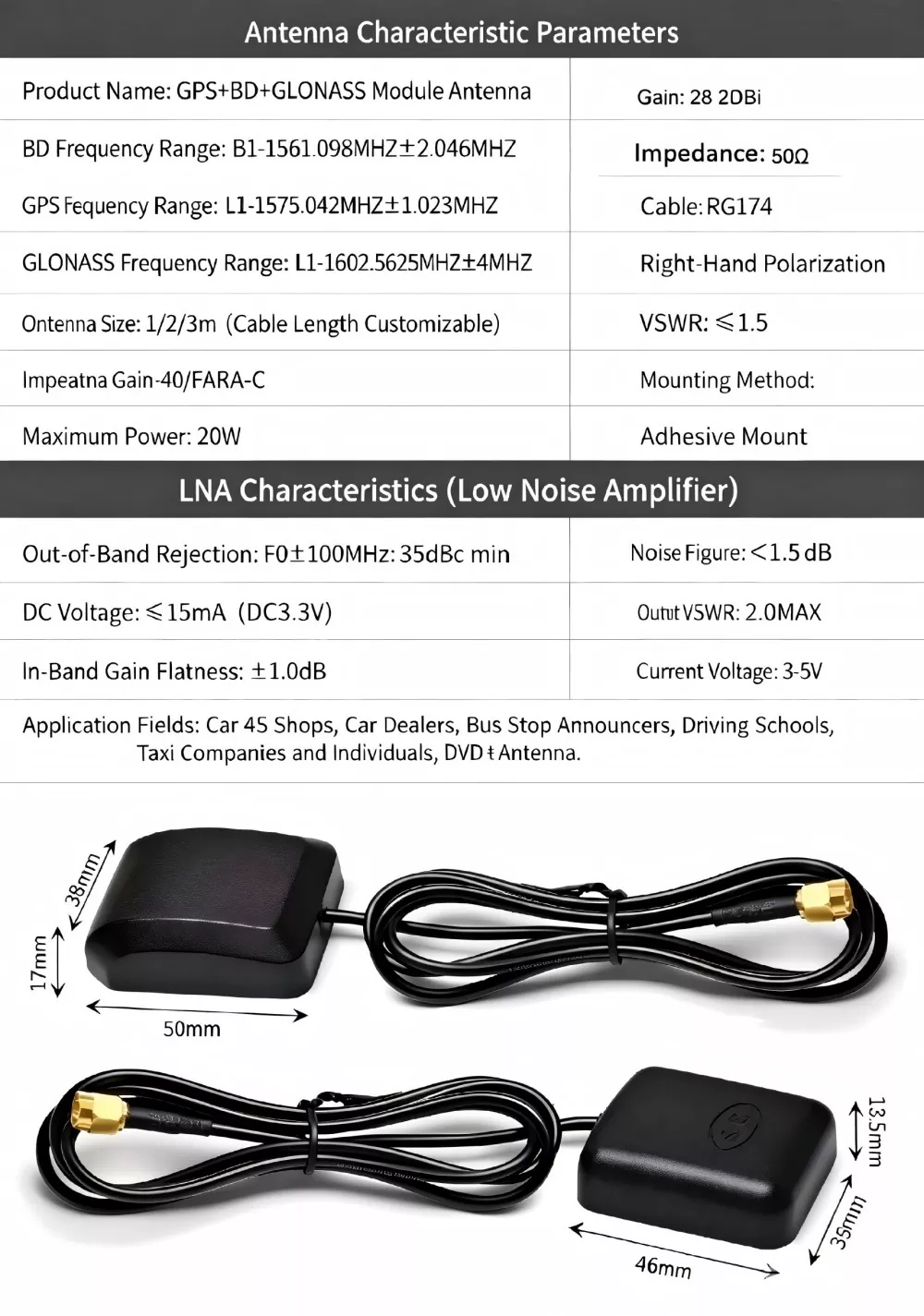

Технички спецификации

Кои уреди се компатибилни?

Нашата ГПС надворешна антена широко се користи во следните полиња:

1. Паметни поврзани возила и ADAS

Инсталиран на покривот на возилото, тој продира во антиексплозивната фолија на автомобилот за да обезбеди позиционирање на ниво на сантиметар за системи за автономно возење и управување со возниот парк.

2. Прецизно земјоделство и дронови

Поставен на врвот на земјоделски дронови или земјоделски машини, се одликува со силна отпорност на електромагнетни пречки, што обезбедува прецизно автоматско крстосување и прецизно прскање со пестициди.

3. Геодетски премер и временска синхронизација на базната станица

Како основна компонента на базните станици или RTK приемниците, стабилната грешка во центарот на фазата (±2 mm) обезбедува точност на мерењето на ниво на милиметар.

4. Морска и бродска навигација

Дизајнот отпорен на корозија со прскање со сол обезбедува постојани, сигурни податоци за насловот и положбата дури и во сурови морски средини.

5. Следење на IoT средства

Дизајниран со долги кабли, може лесно да се сокрие на надворешноста на контејнерите или големите машини, што овозможува логистичко следење низ целиот свет.

Во-длабочината на споредба со конкурентните производи

Илустриран водич за инсталација и употреба

1. Избор на локација: Погрижете се да ја инсталирате антената на рамна површина со непречен поглед и без метални пречки (како што е покривот на автомобилот или горниот дел од опремата).

2. Третман на хидроизолација: Надворешните точки за поврзување мора да бидат запечатени со помош на само-топлива водоотпорна лента нанесена во методот на обвиткување „321“ за да се спречи дождовницата да тече по кабелот во опремата.

3. Заземјување и заштита од гром: Пред да влезе кабелот за довод на опрема во просторијата за опрема или уредот, се препорачува да се инсталира громобран за фидер и да се осигура дека одводникот е правилно заземјен во близина.

4. Спецификации за жици: При насочување на каблите, треба да се инсталираат „капечки јамки (кривини во форма на U)“ за да се спречи дождовницата да тече наназад.

Како да ја изберете вистинската надворешна антена за GPS?

Барате доверлив добавувач Во тоа време, се препорачува да се фокусирате на оценување на следните три точки:

1. Разјаснете ги барањата за фреквентниот опсег: За основна навигација, едноставно изберете ја антената со една фреквенција L1. Ако се потребни високопрецизни RTK или перформанси против пречки, погрижете се да изберете повеќефреквентна антена L1/L2/L5.

2. Проценете ја околината за инсталација: За употреба во возилото или на отворено, водоотпорниот рејтинг IP67 плус магнетна основа е најдобриот избор; за фиксни базни станици, се препорачува инсталирање на завртки во комбинација со калем за пригушување за ублажување на повеќе патеки.

3. Потврдете ја загубата на кабелот: Ако должината на кабелот надминува 5 метри, добавувачот мора да обезбеди кабли со мала загуба; во спротивно, добивката на LNA ќе се надомести со загубата на кабелот.

Зошто да не изберете нас?

Shenzhen Qianmu Communication Technology Co., Ltd. не е само производител на надворешни GPS антени, туку и ваш доверлив партнер за RF технологија. Имаме свои независно развиени микробранови анехоични комори и тим од искусни инженери, кои ни овозможуваат да обезбедиме приспособени услуги за едношалтерство кои покриваат прототипови, тестирање и масовно производство. Искористувајќи го добро воспоставениот екосистем на електронската индустрија во Шенжен, ние испорачуваме конкурентни времиња на производство и економични решенија додека одржуваме одличен квалитет на производот.

Најчесто поставувани прашања

П1: Дали е компатибилен со системот BeiDou?

О: Апсолутно. Нашата антена се одликува со дизајн со повеќе напојувања и природно поддржува мејнстрим глобални GNSS системи, вклучувајќи GPS, BeiDou, GLONASS и Galileo.

П2: Како производител, која е вашата минимална количина на нарачка (MOQ)?

О: Ние поддржуваме флексибилни опции за набавка. За стандардните модели, прифаќаме пробни нарачки во мали серии. За приспособени модели, ве молиме контактирајте го нашиот тим за продажба за да ја добиете најновата понуда и конкретни информации за MOQ.

П3: Како избирате помеѓу активна надворешна GPS антена и пасивен модел?

О: За автомобилски апликации, системи за индустриска контрола, проекти за геодетски и мапирање и апликации на отворено, потребна е активна надворешна антена GPS. Пасивните модели се погодни само за многу кратки затворени растојанија во рок од 1 метар и може да доживеат значителна загуба на сигналот преку подолгите кабли. Сите водечки модели на фабриката Qianmu прифаќаат активни дизајни.

П4: Дали антената може да користи продолжен кабел? Која е максималната поддржана должина?

О: Максималната препорачана должина за стандардниот кабел RG174 е 10 метри. Ако должината на кабелот надминува 10 метри, ве молиме контактирајте го добавувачот за да го замени со LMR RF кабел со мала загуба. Фабриката може да прилагоди и екстра долги антени со кабли до 20 метри.
