Антена 4G/5G за носена камера на телото

Shenzhen Qianmu Communication Technology Co., Ltd. е домашна фабрика за истражување и развој и извор на производство за антени 4G/5G со истрошени фотоапарати.

Развивме внатрешна вградена FPC широкопојасна антена Sub6G, компатибилна со 4G LTE и мејнстрим домашни и меѓународни фреквенциски опсези 5G Sub6G. Антената претрпе специјализирана оптимизација на перформансите за да одговори на предизвиците на компактниот простор на уредот, металната заштита, пречки на батеријата, губењето на сигналот поради абење на човечкото тело и тешките услови за работа на теренот.

Антената користи сигурна флексибилна PI подлога и е монтирана со индустриско лепило, што ја прави погодна за компактни структури на уреди. Сите производи се подложени на целосно OTA симулационо тестирање во анехоични комори за да се реплицираат реалните оперативни средини. ВНА и ОТА тест записите се архивираат по производна серија, а извештаите за инспекција може да се обезбедат на барање.

Професионална техничка дефиниција

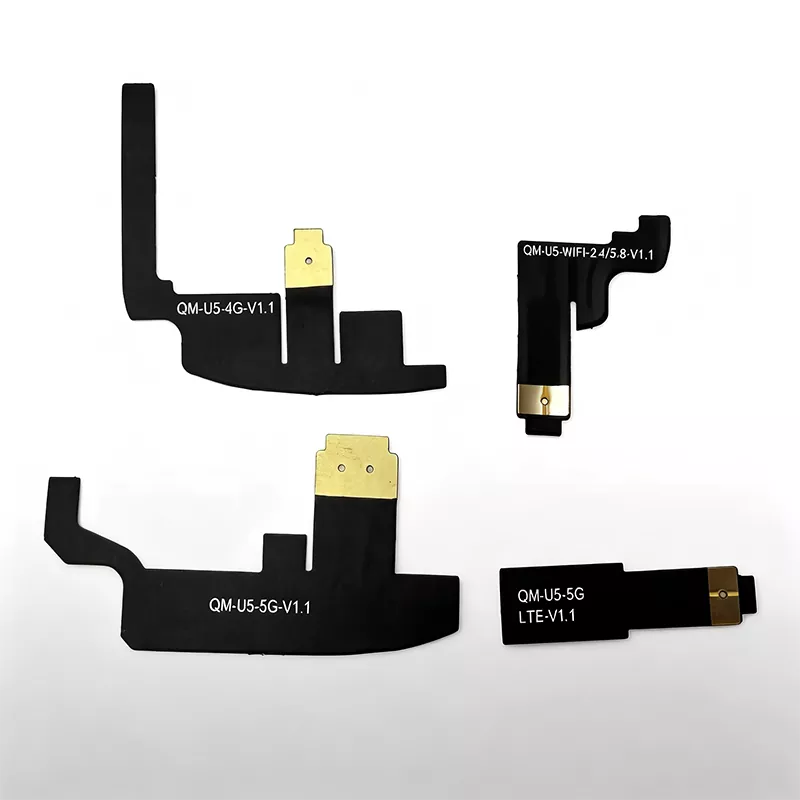

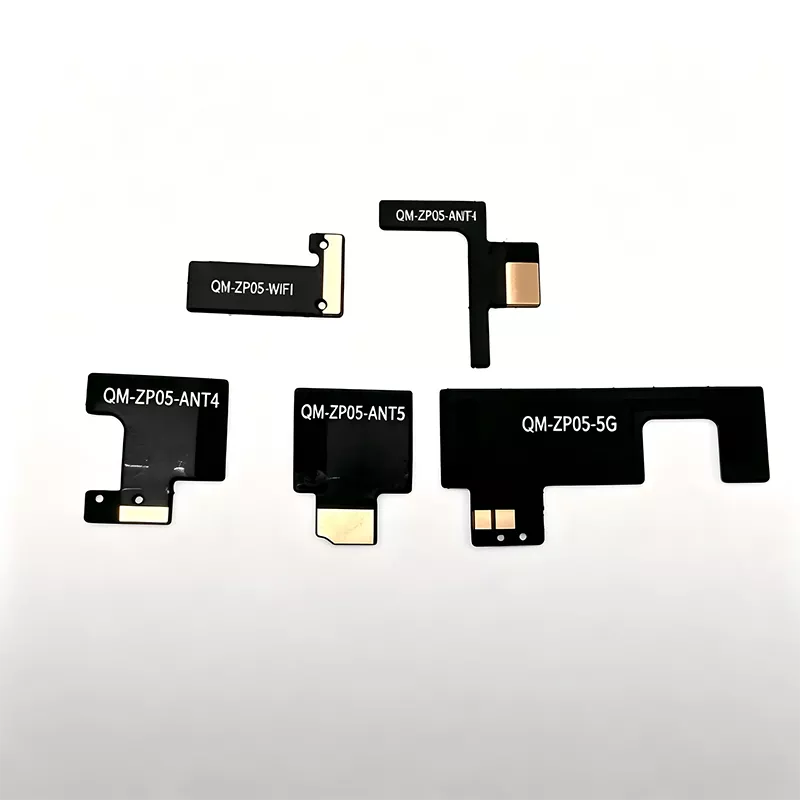

Нашата антена со 4G/5G фотоапарат што се носи на телото е флексибилна вградена Sub6G антена на широкопојасен интернет PIFA FPC. Поддржува LTE бендови B1/B3/B5/B8/B20/B38/B40 и мејнстрим 5G Sub6G бендови N41/N78/N79. Антената користи подлога од PI филм отпорна на вибрации, отпорна на сол на прскање, со високо свиткување, комбинирана со високотемпературно двострано лепило од индустриско ниво и U.FL/IPEX RF повратна линија, што ја прави идеална за внатрешна инсталација кај камери што се носат на телото.

За разлика од конвенционалните IoT FPC антени, фазата на дизајнирање вклучува целосна системска 3D симулација, вклучувајќи метална обвивка, литиумска батерија, држач за камера, капак на матичната плоча и фантомски модел на човечко тело во симулациската средина.

Фабрички претходно усогласен со импеданса од 50 Ω и истовремено подложен на пад, температурен циклус, прскање со сол и тестирање на сигурност на влажноста. Ова го намалува обемот на работа за системска интеграција на клиентите и го скратува циклусот на развој за полициските хардверски проекти.

Целосен принцип на работа на антената

Целата антена се состои од FPC зрачен проводник, индустриски леплив заден слој, U.FL коаксијален доводник и мрежа за совпаѓање со RF на главната плоча, што овозможува двонасочна конверзија на електромагнетни бранови со висока фреквенција за да се постигне пренос и прием на мобилниот сигнал 4G/5G.

За време на преносот, комуникацискиот модул на рекордерот ги конвертира видео стримовите, SOS предупредувањата и податоците за локацијата во високофреквентни електрични сигнали, кои се пренесуваат преку коаксијален кабел до резонантната структура на FPC. Овие сигнали потоа се претвораат во 4G/5G електромагнетни бранови за надворешно зрачење, испраќајќи доказни информации до базната станица.

За време на приемот, антената фаќа електромагнетни бранови од базната станица и ги претвора во електрични сигнали, кои потоа се пренесуваат назад до модулот за да се заврши командата за закажување и далечинскиот прием на параметарот.

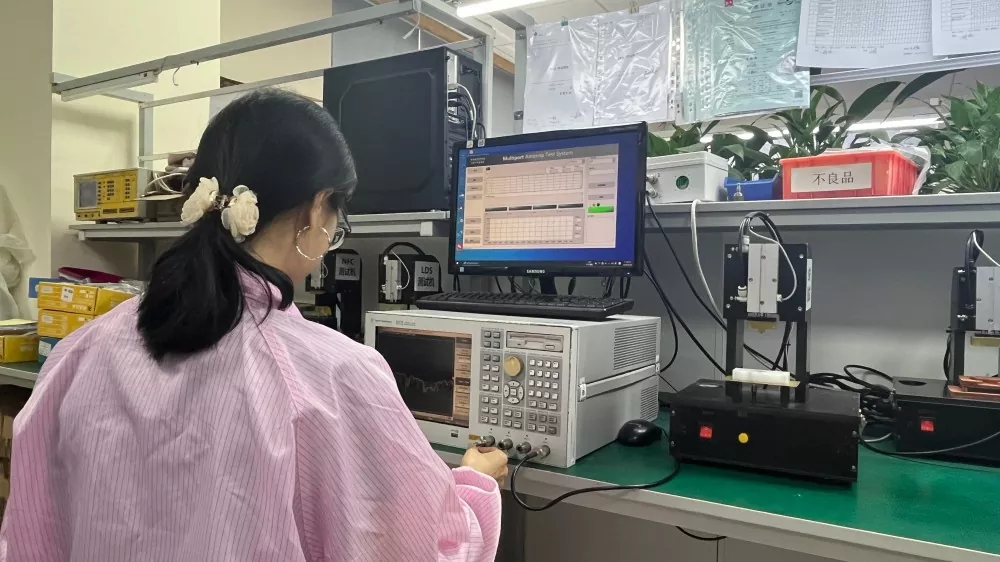

За да се компензира загубата на RF предизвикана од носење на човечкиот грб, перформансите се подобруваат преку симулација во анехоична комора со помош на модел на фантомски човечко тело, што резултира со подобрување од 22,8 dB во чувствителноста на примањето TIS во споредба со конвенционалните FPC антени. Под симулирани услови на носење, ефикасноста на стандардната антена за LTE B8 е само 40,46%, додека антената на Qianmu постигнува ≥52% за LTE ниска фреквенција и ≥47% за 5G N78. Секоја серија е подложена на земање примероци и повторно тестирање со VNA, со тест криви и записи за производство архивирани за верификација на клиентите.

Компатибилни уреди и додатоци

Компатибилен со крајните уреди

1. Тело камера за јавна безбедност и сообраќајна полиција 4G/5G со висока дефиниција

2. Тело камера за урбан менаџмент, патна администрација и собирање аудиовизуелни докази од противпожарната служба

3. Внатрешно безбеден рекордер за спроведување на законот отпорен на експлозија за хемиската и рударската индустрија

4. Енергетска инспекција Терминал за снимање на еден војник

5. Уред за спроведување на законот за еден војник за извоз во странство 4G/5G

Компатибилен комуникациски модул

- 4G LTE Cat.1 / Cat.4 комуникациски модул Домашен/увезен комуникациски модул 5G Sub-6GHz 4G+5G+WiFi мулти-режим интегриран комуникациски модул

Фабрички испорачани материјали за производство

U. FL/IPEX коаксијални кабли со различни должини, челични плочи за армирање и индустриска леплива подлога на висока температура, отпорна на сол. Приспособливи спецификации за должина на кабел и конектор врз основа на дизајнот на матичната плоча за да се минимизира секундарната обработка за клиентите.

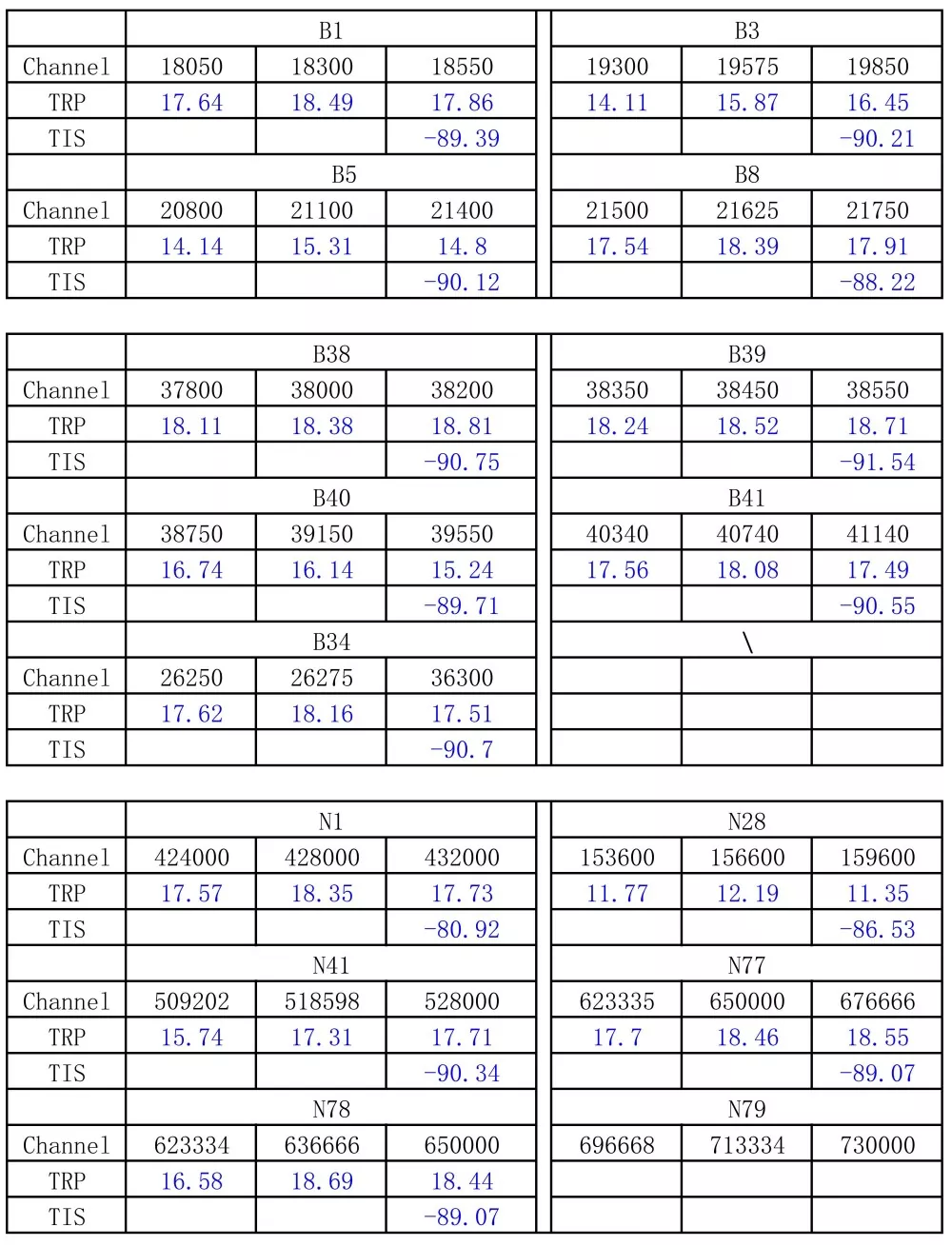

Технички спецификации

Водич за набавка и избор на антена

1. Фокусирајте се на реалните мерни податоци од комплетните уреди што се носат на телото, наместо да се потпирате само на параметрите на слободен простор. Вообичаените листови со податоци на производителот обезбедуваат мерења направени на голи табли; перформансите значително се намалуваат откако ќе се инсталираат во куќиштето на уредот и ќе се истрошат. Кога купувате, секогаш барајте извештаи од тестот за целосен систем VNA/OTA и не потпирајте се само на теоретски спецификации.

2. Дајте приоритет на изборот на изворна фабрика со искуство во масовно производство на опрема за спроведување на законот со еден војник. Предизвиците на уредите со еден војник лежат во справувањето со пречки од метални куќишта и батерии, абење на човечкото тело и суровата средина. Фабриките со претходно искуство во проектот можат да дадат рани препораки за структурата и ПХБ, намалувајќи ја потребата за модификации и преработка на мувла.

3. Разликувајте помеѓу домашните и меѓународните фреквенциски опсези и јасно дефинирајте ги стандардите за тестирање на доверливоста. За домашни проекти, потврдете ги LTE B1/B3/B5/B8/B20 и 5G N41/N78/N79; за извозни проекти, потврдете ги соодветните фреквенциски опсези во странство. Потребно е да се завршат тестовите за земање примероци за капка, прскање со сол и висока/ниска температура. Антените за потрошувачите не можат да ги задоволат барањата за полициски операции на терен.

4. Вреднете ги техничките услуги на RF и избегнувајте само споредба на цените. Развојот на проектот често наидува на пречки, отстапување на фреквенцијата и деградирани перформанси на носење. Посредниците немаат технички способности за RF; дајте им приоритет на производителите кои можат да дадат препораки за распоред и да помогнат во отстранувањето проблеми на целосните дефекти на системот.

Зошто да изберете Шенжен Кианму комуникации

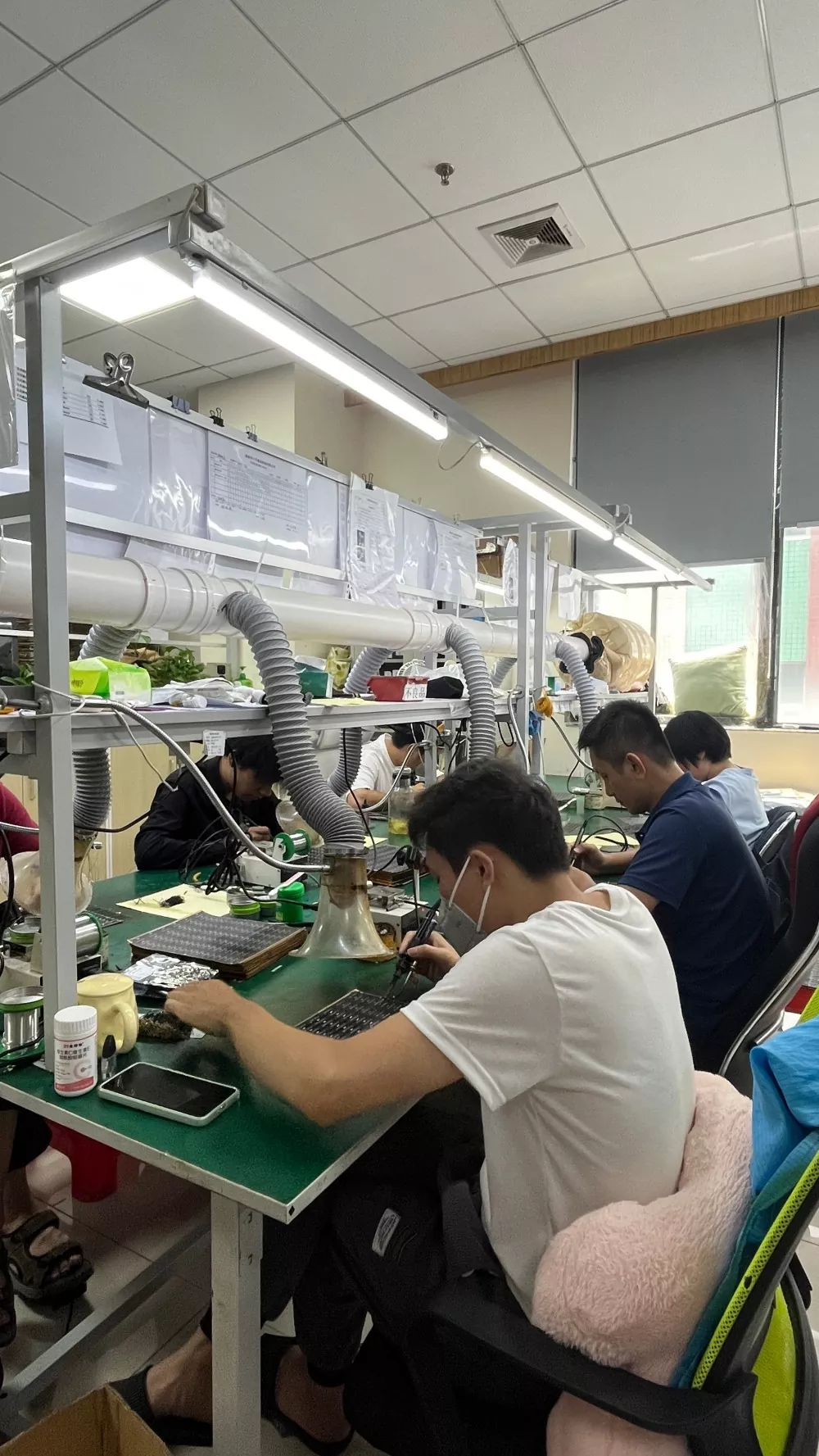

1. Директно снабдување од изворната фабрика без ознаки на посредникот. Внатрешната производна линија се справува со сечење FPC, засилување, леплива подлога и целосна електрична инспекција. Конкурентни цени за нарачки на големо, поддржано долгорочно рамковно снабдување, погодно за тендерски проекти за полициски набавки.

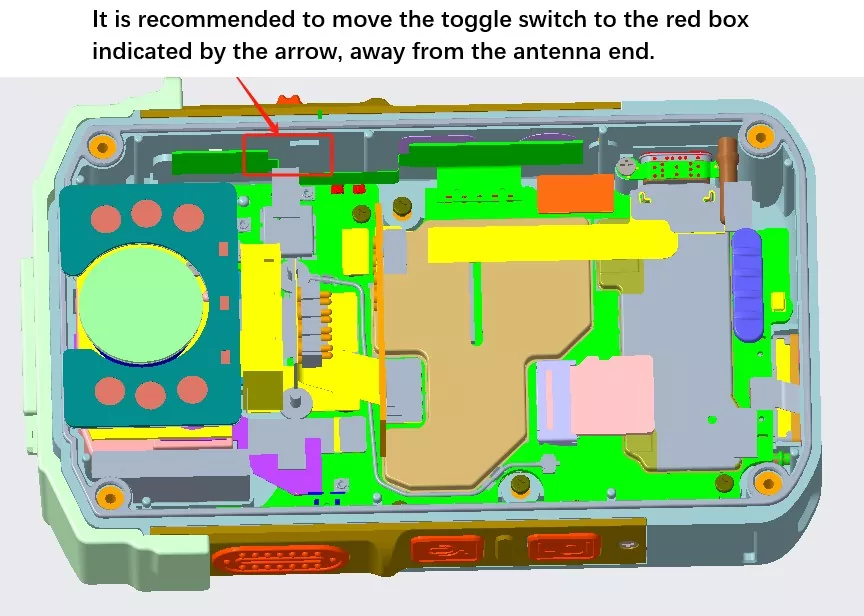

2. Специјализирани за индивидуална војничка опрема, ние сме длабоко вклучени во раната фаза на истражување и развој и поседуваме големо искуство во масовно производство и распоредување на различни камери што се носат на телото и терминали за еден војник. За нови проекти, можеме да примаме 3D дизајни, да обезбедиме решенија за распоред на антената и ограничување на клиренсот, да избегнеме недостатоци во дизајнот и да ги намалиме трошоците за модификација на мувла.

3. Флексибилното прилагодување на OEM/ODM поддржува неправилно сечење на FPC, должина на фидер, спецификации на конекторот и фино подесување на фреквентниот опсег; стандардна испорака на примерок во рок од 35 работни дена.

4. Целосни способности за поддршка на надворешната трговија [Именик на сликата: Колекција на документи за сертификација (CE, FCC, RoHS, ISO)] Компанијата поседува независни права за увоз и извоз и поседува целосни сетови на квалификации. Можеме да обезбедиме англиски технички спецификации и извештаи за тестирање, да ги поддржиме трговските услови на ФОБ Шенжен и да се поврземе со даватели и купувачи на безбедносни решенија во странство.

5. Техничка поддршка по продажбата од крај до крај: во случај на аномалии на сигналот 4G/5G во целиот уред, инженерите за RF ќе помогнат во идентификувањето на основната причина (антена, структура или модул) без набрзина да го припишат проблемот на проблеми со антената. Обезбедена е континуирана техничка соработка во текот на тестирањето на примерокот, пилот-производството и фазите на масовно производство.

Најчесто поставувани прашања

П1: Дали антената 4G/5G на камерата што се носи со телото може да се сподели со модулот за Wi-Fi?

О: Оваа антена е дизајнирана за 4G LTE/5G Sub6G мобилни опсези. Ако е потребна функционалност на Wi-Fi, се препорачува да конфигурирате посебна антена за Wi-Fi, бидејќи споделувањето на истата антена може да предизвика пречки и да ги влоши перформансите на мобилната комуникација.

П2: Камерата што се носи на телото има неправилна внатрешна празнина; дали антената поддржува прилагодено сечење за да одговара на такви форми?

О: Поддржува прилагодено сечење. Клиентот обезбедува 3Д цртежи на куќиштето, а ние го проценуваме расположливиот простор за да предложиме дизајн на обликот, комплетен прототип и да спроведеме тестирање во реалниот свет на целосно вклопување на уредот.

П3: Дали има други начини за обезбедување на FPC антена освен користење на леплива подлога?

О: За масовно производство на фотоапарати кои се носат на телото со компактни куќишта, индустриското лепење на лепилото е главниот метод. ZIF конекторите заземаат значителен простор и ретко се користат; Стегањето со завртки над областа на проводникот на антената е строго забрането, бидејќи може да ја оштети антената и да доведе до дефект при удар.

П4: Дали слабиот 4G/5G сигнал на камерата што се носи на телото секогаш се должи на проблеми со квалитетот на антената?

О: Не мора. Повеќето проблеми со сигналот произлегуваат од недоволно растојание, антените кои се блиску до извори на метални пречки, лабави конектори или недостаток на симулација на човечко тело. Инженерите можат да ги репродуцираат работните услови за прецизно да ја идентификуваат основната причина за проблемот.

П5: Дали е поддржана фабричка ревизија? Дали може да се обезбедат документи за квалификација на трети лица?

О: Фабричките ревизии на лице место се поддржани по закажување. Достапни се електронски верзии на ISO, RoHS, CE, FCC и сериски извештаи за тестирање; за наддавање за полициски набавки може да се обезбедат копии на хартија со печат.
